FLUENT管道内混合流动模拟

混合弯头结构广泛应用于不同工艺工业和电厂的管道系统中。节点的设计对保持混合区内理想的流量分布和温度场起着重要的作用。在这个模拟例子中，我们将模拟水流通过水处理厂的混合弯管，在不同温度下有两个入口流，并确定出口处的平均温度。该模型由一个90度弯头和一个混合接头组成。

 1     启动FLUENT并导入网格
（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令，启动Fluent 2020。

（2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2     定义模型

（1）单击命令结构树中General按钮，弹出General（总体模型设定）面板，在Solver中Time选择Steady，进行稳态计算。

 3     设置湍流模型

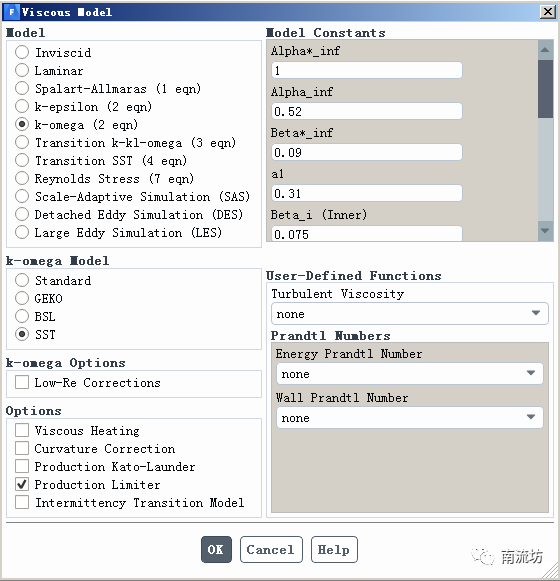

在模型设定面板Models中双击Viscous按钮，弹出Viscous Models对话框，在Model中选择SST k-omega，单击OK按钮确认。

 4     激活能量方程

在模型设定面板Models中双击Energy按钮，弹出Energy对话框，勾选Energy Equation，单击OK按钮确认。

 5     设置材料

（1）双击A4栏Setup项，打开Fluent Launcher对话框，单击OK按钮进入FLUENT界面。

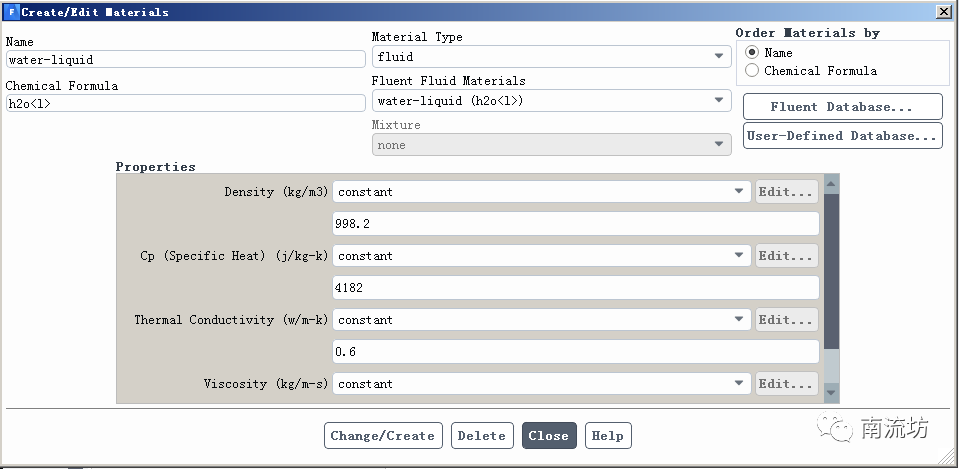

（2）单击主菜单中Setting Up Physics→Materials→Create/Edit，弹出Create/Edit Materials（材料）对话框。单击Fluent Database按钮弹出Fluent Database Materials对话框，选择water-liquid，单击Copy按钮确认。

 6     设置边界条件

（1）单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

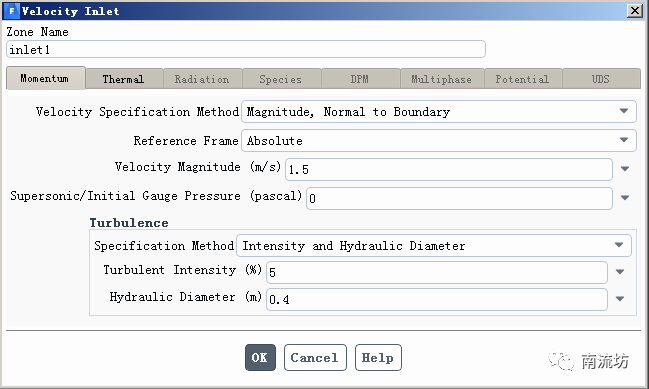

（2）在边界条件面板中，双击inlet1弹出边界条件设置对话框。Velocity Magnitude输入1.5。

在Thermal选项卡中，Temperature输入15。

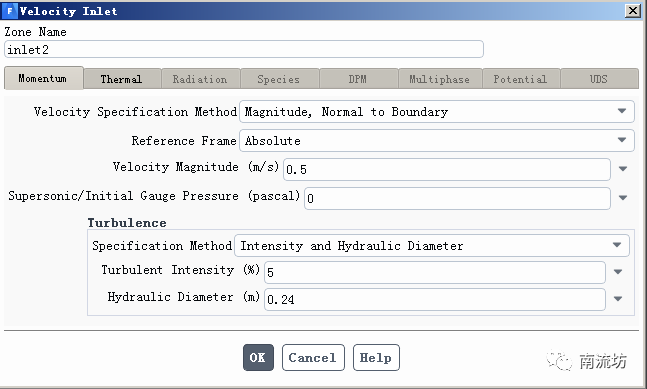

（3）在边界条件面板中，双击inlet2弹出边界条件设置对话框。Velocity Magnitude输入0.5。

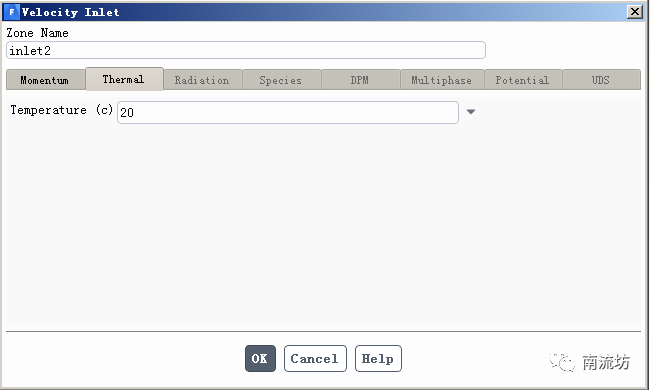

在Thermal选项卡中，Temperature输入20。

 7     初始条件

单击主菜单中Solution→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Hyper Initialization，单击Initialize按钮进行初始化。

 8     计算求解

单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Number of Iterations中输入500，单击Calculate开始计算。

 9     结果后处理
（1）双击A6栏Results项，进入CFD-Post界面。

（2）显示云图。
