FLUENT飞艇浮力模拟

小飞艇轻便灵活最初用于空中监视和有限载荷运输，但今天它们主要用于广告和重大体育赛事期间的摄像机。小飞艇的飞行原理与氦气球相同，它们含有比空气轻的气体（通常是氦气），因此飞船的总重量低于周围空气产生的浮力，正浮力使飞艇保持在空中。

 1     启动FLUENT并导入网格
（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令，启动Fluent 2020。

（2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2     定义模型

（1）单击命令结构树中General按钮，弹出General（总体模型设定）面板，在Solver中Time选择Steady，进行稳态计算，勾选Gravity，Y填入-9.81。。

 3     设置湍流模型

在模型设定面板Models中双击Viscous按钮，弹出Viscous Models对话框，在Model中选择Laminar，单击OK按钮确认。

 4     设置材料

（1）双击A4栏Setup项，打开Fluent Launcher对话框，单击OK按钮进入FLUENT界面。

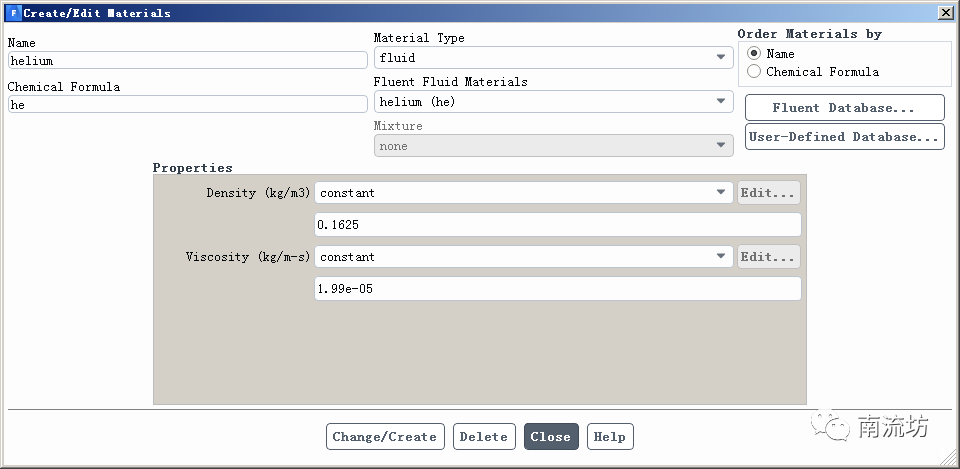

（2）单击主菜单中Setting Up Physics→Materials→Create/Edit，弹出Create/Edit Materials（材料）对话框。单击Fluent Database按钮弹出Fluent Database Materials对话框，选择helium，单击Copy按钮确认。

 5     设置计算域

（1）单击主菜单中Physics→Zones→Cell Zones按钮启动的计算域面板。

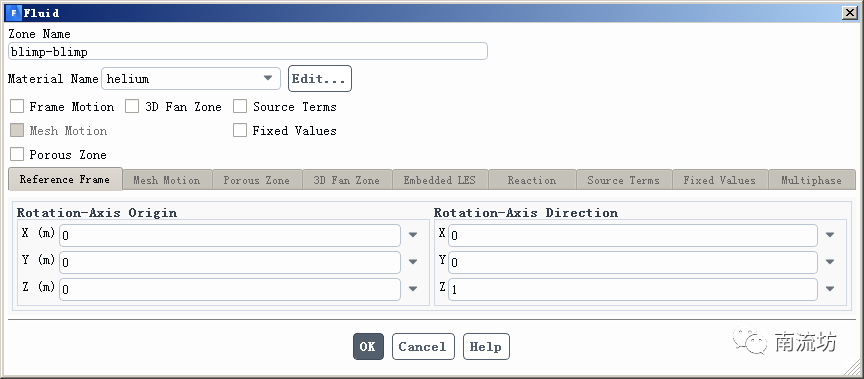

（2）双击blimp-blimp弹出计算域设置对话框。Material Name选择为helium。

 6     设置操作条件

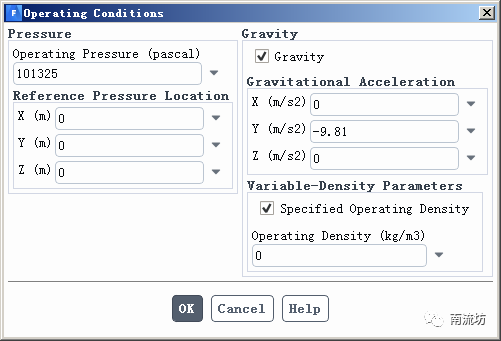

单击主菜单中Physics→Solver→Operating Conditions按钮启动的操作条件对话框。勾选Specified Operating Density，Operating Density输入0。

 7     初始条件
单击主菜单中Solution→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Standard Initialization，单击Initialize按钮进行初始化。

 8     计算求解

单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Number of Iterations中输入500，单击Calculate开始计算。

 9     结果后处理
（1）双击A6栏Results项，进入CFD-Post界面。

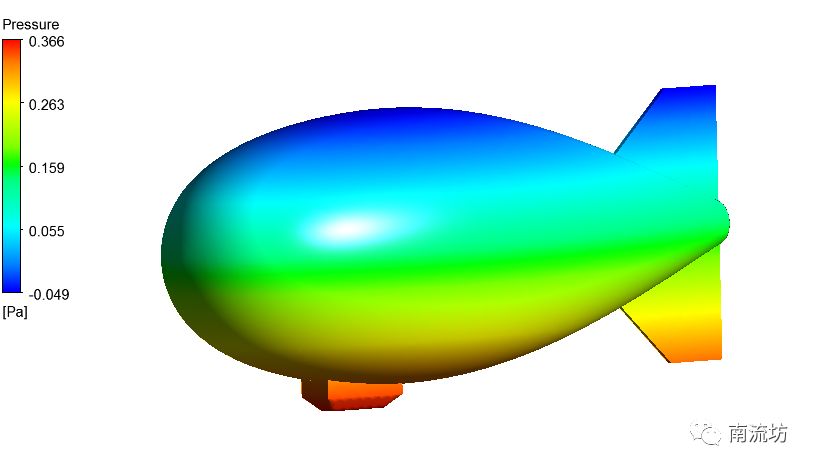

（2）显示云图。
