FLUENT室内空调通风模拟

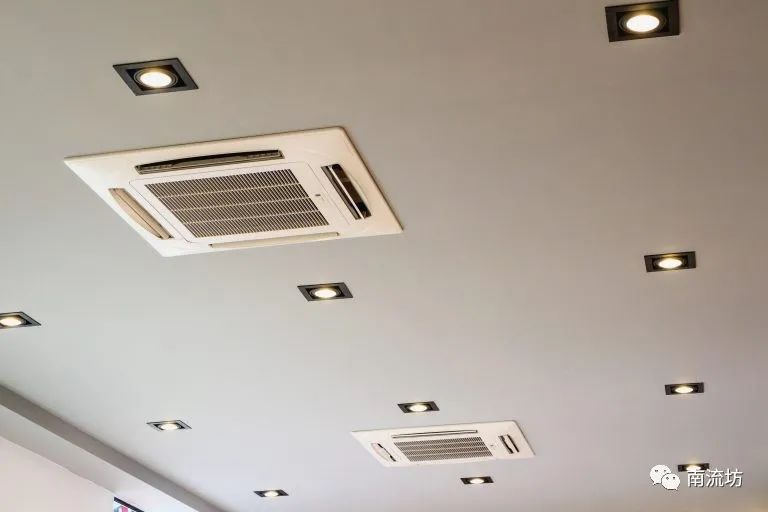

中央供暖和空调机组用于家庭、办公室和商场的室内气候控制。这些装置通常被称为采暖通风和空调系统,或简而言之,暖通空调系统。

传统上,空调是通过循环冷热空气进入室内来实现的。在这个冷却示例中,房间内的热空气从房间中排出,并由来自空调机组的较冷空气代替。注入的冷空气与房间墙壁和房间内其他热源交换热能,从而提高空气温度。然后热空气从房间中排出,再次被较冷的空调空气所代替。尽管空调机组背后的内部工作原理相当复杂,但房间如何冷却的物理机制主要基于对流换热原理。房间内的冷空气主要通过对流与周围的热墙进行热交换。墙体的传热速率取决于室内循环流体的速度和温度以及墙体温度。用冷空气代替热空气的循环继续,室温下降。

在这个模拟的例子中,模拟了一个有一扇门和两个窗户的房间里的气流和传热,这个房间被中央空调系统冷却。

 1     启动FLUENT并导入网格
(1)在Windows系统下执行“开始”→“所有程序”→ANSYS 2021 R1→Fluid Dynamics→Fluent 2021 R1命令,启动Fluent 2021 R1。

(2)单击主菜单中File→Read→Mesh命令,导入.msh网格文件。

 2     定义模型

单击命令结构树中General按钮,弹出General(总体模型设定)面板,在Solver中Time选择Steady,进行稳态计算

 3     激活能量方程

在模型设定面板Models中勾选Energy。

 4     设置边界条件

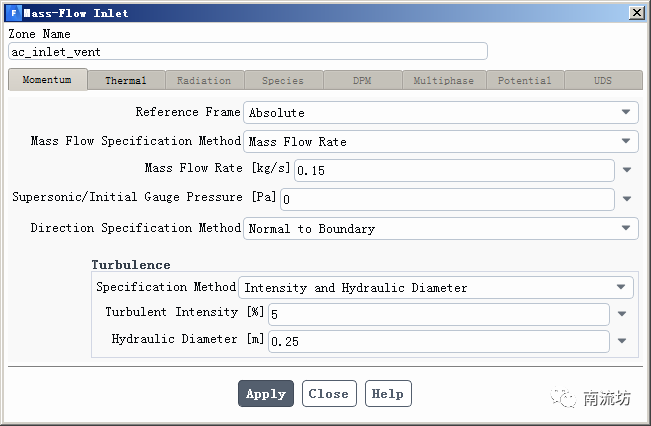

(1)在边界条件面板中,双击ac_inlet_vent弹出边界条件设置对话框。Mass Flow Rate输入0.15。

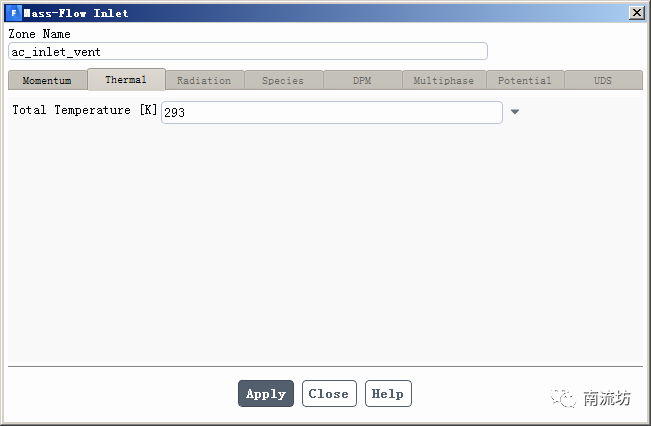

在Thermal选项卡中,Temperature设置为293

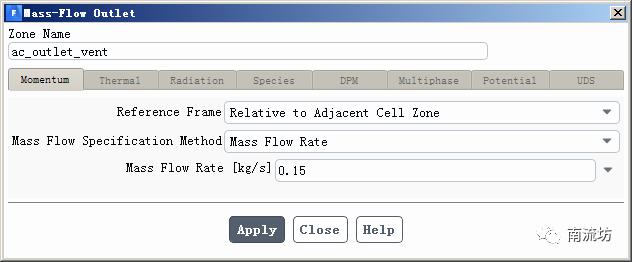

(2)双击ac_outlet_vent弹出边界条件设置对话框。Mass Flow Rate输入0.15,单击OK按钮确认退出。

(3)双击sidewalls-room弹出边界条件设置对话框。在Thermal选项卡中,Thermal conditions选择Convection,Heat Transfer Coefficient输入5,Free Stream Temperature输入313,单击OK按钮确认退出。

(4)双击wall_door弹出边界条件设置对话框。在Thermal选项卡中,Thermal conditions选择Convection,Heat Transfer Coefficient输入10,Free Stream Temperature输入313,单击OK按钮确认退出。

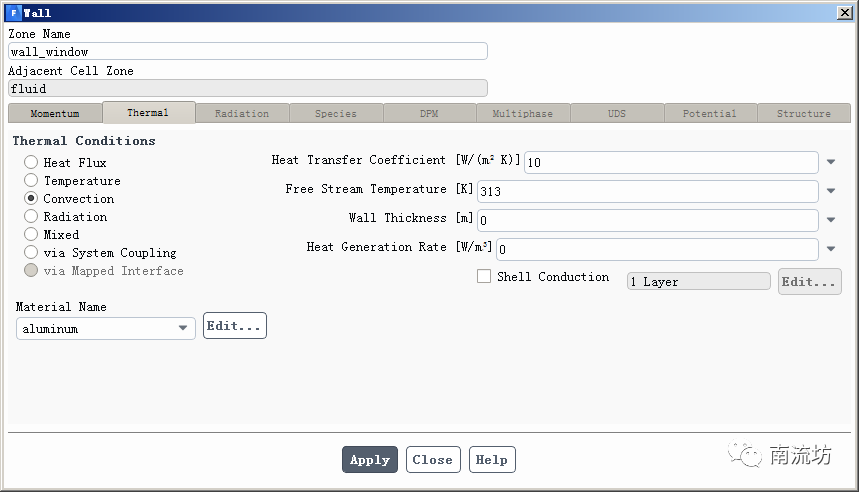

(5)双击wall_window弹出边界条件设置对话框。在Thermal选项卡中,Thermal conditions选择Convection,Heat Transfer Coefficient输入10,Free Stream Temperature输入313,单击OK按钮确认退出。

 5     初始条件
单击主菜单中Solution→Initialization按钮,弹出Solution Initialization(初始化设置)面板。

Initialization Methods中选择Standard Initialization,单击Initialize按钮进行初始化。

 6     计算求解

单击主菜单中Solving→Run Calculation按钮,弹出Run Calculation(运行计算)面板。

在Number of Iterations中输入15000,单击Calculate开始计算。

 7     结果后处理
(1)双击A6栏Results项,进入CFD-Post界面。

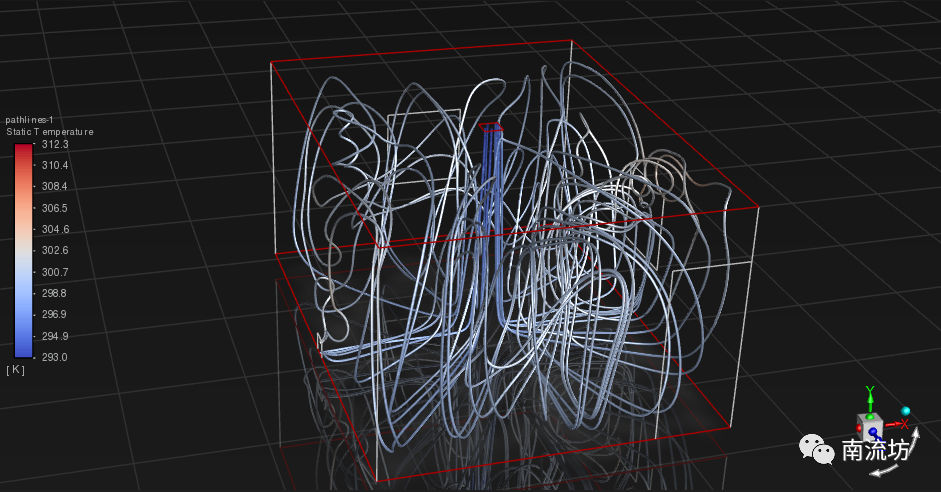

(2)显示云图。

本篇文章来源于微信公众号: 南流坊
