FLUENT橄榄球外流场模拟

足球、美式足球、板球和棒球等球类运动在很大程度上依赖于球与空气相互作用的知识。通过计算机模拟，可以准确地预测不同类型球配置周围的空气流场。在制定赢得比赛的策略时，这些信息非常重要。

 1     启动FLUENT并导入网格
（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2021 R1→Fluid Dynamics→Fluent 2021 R1命令，启动Fluent 2021 R1。

（2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2     定义模型

单击命令结构树中General按钮，弹出General（总体模型设定）面板，在Solver中Time选择Steady，进行稳态计算，2D Space选择Axisymmetric。

 3     设置湍流模型

在模型设定面板Models中双击Viscous按钮，弹出Viscous Models对话框，在Model中选择默认的SST k-omega，单击OK按钮确认。

 4     设置边界条件

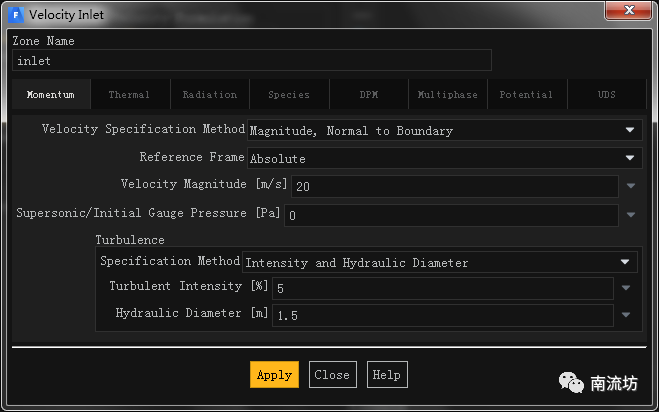

（1）在边界条件面板中，双击inlet弹出边界条件设置对话框。Velocity Magnitude输入20，单击OK按钮确认退出。

（2）outlet边界类型设置为pressure-outlet，保持默认值。

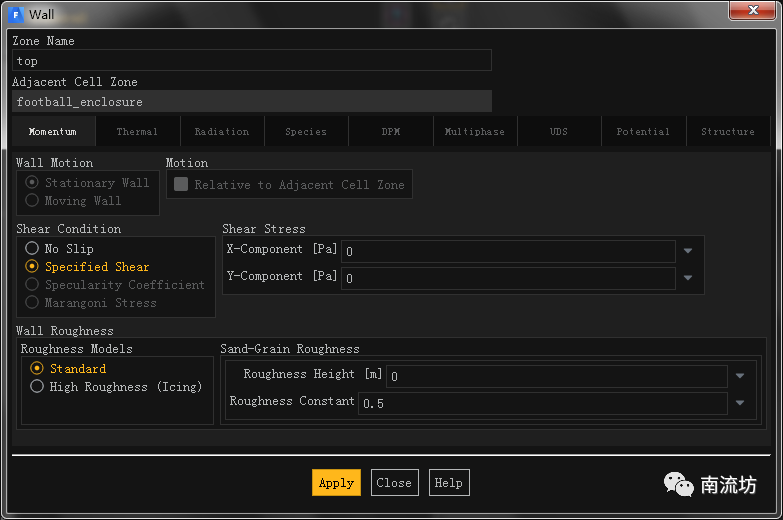

（3）双击top弹出边界条件设置对话框。Shear Condition选择为Specified Shear，Shear Stress设置为0，单击Apply按钮确认退出。

 5     初始条件
单击主菜单中Solution→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Hybrid Initialization，单击Initialize按钮进行初始化。

 6     计算求解

单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Number of Iterations中输入500，单击Calculate开始计算。

 7     结果后处理
（1）进入CFD-Post界面。

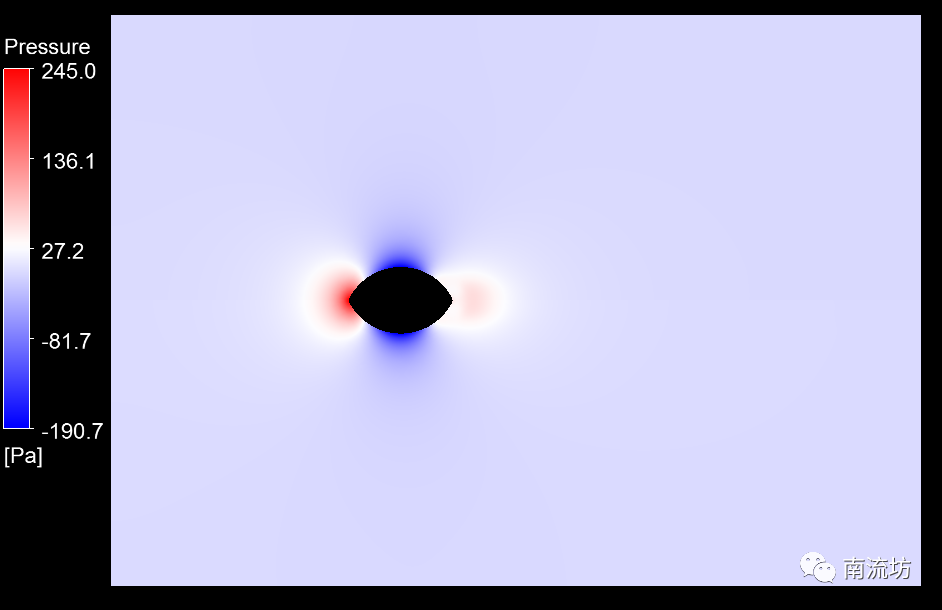

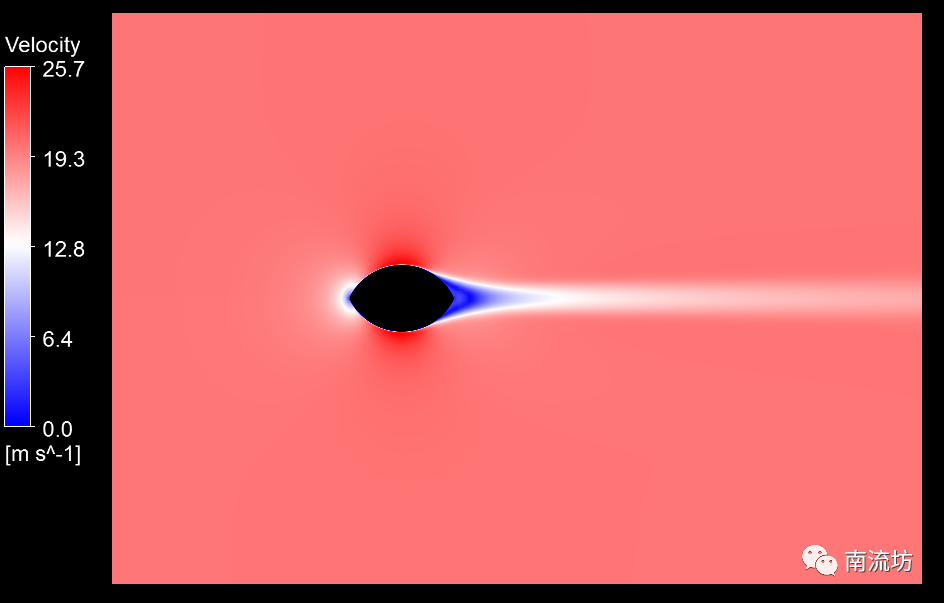

（2）显示云图。
