Phast 3D模块计算

在之前的文章《风险的量化计算》中，已经介绍过了量化风险计算的概念和Phast/Safeti软件的基本功能。本文主要是在上次文章的基础上，进一步介绍Phast 3D模块如何进行火灾爆炸后果计算分析。

     算例介绍

下面通过一个简单的算例来介绍一下Phast 3D模块是如何进行计算的。软件的工艺设备建模，地图设置等这些基础功能不在赘述，重点介绍3D模块独有的设置内容。

 1     启动软件

在Windows系统下执行“开始”→“所有程序”→DNV GL - Software→Phast & Phast 8.22→Phast 8.22命令，启动Phast 8.22。

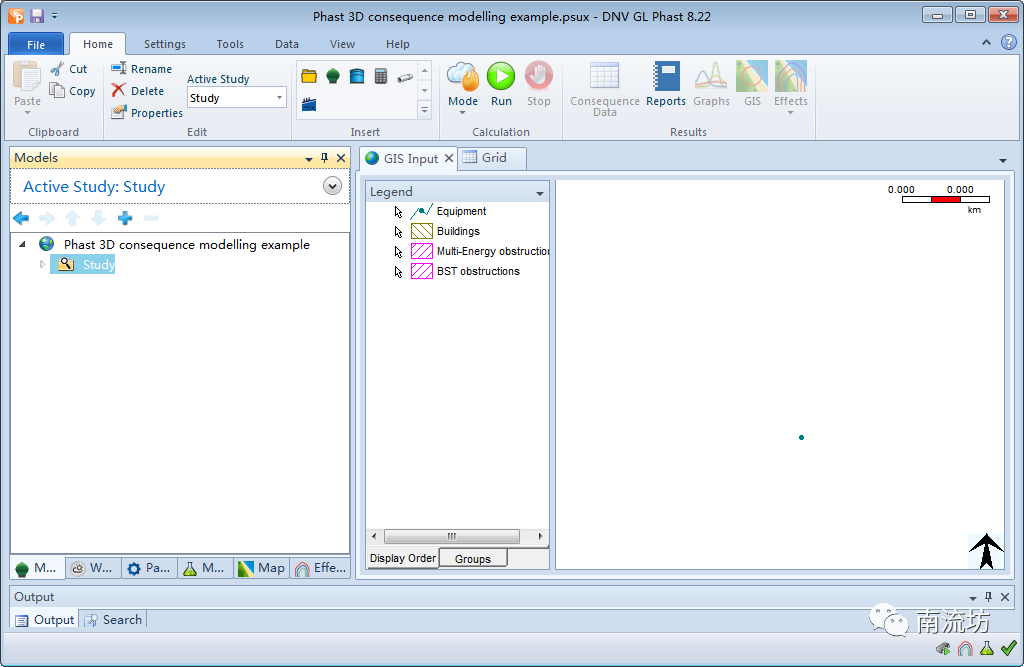

如果你的软件具有3D模块的license文件，则在状态栏会显示3D模块启用的图标。

 2     导入文件

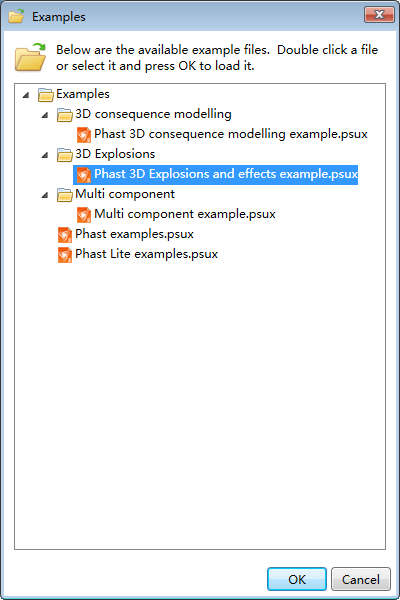

在菜单栏单击选择File→Open Example，弹出Example对话框，选择Phast 3D Explosions and effects example.psux文件，单击OK按钮导入。

本次计算分析的目的是检查液化天然气生产工艺装置泄漏与生产设备内阻塞区域相互作用产生的累积爆炸可能性，并评估对现场东北部建筑物的可能影响。

简化起见，本算例只为每个设备定义了一个100 mm泄漏场景。

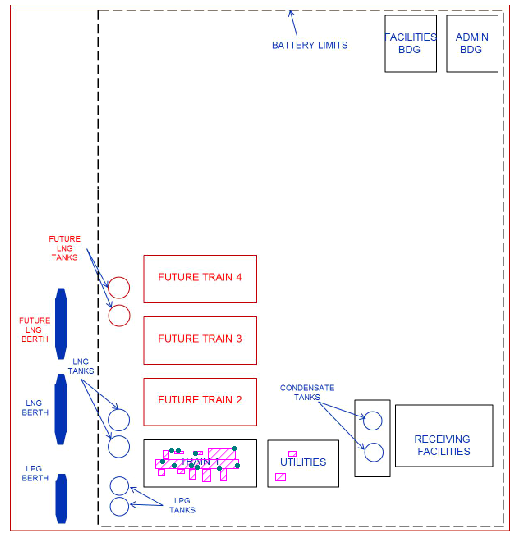

在地图左下角位置有一些区域包含许多带有对角线阴影的粉红色矩形，这些区域表示为阻塞区域。蒸汽云爆炸产生的超压和脉冲效应在很大程度上取决于蒸汽云和阻塞区域之间的相互作用，3D爆炸分析的输入数据包括这些区域的位置和尺寸，以及每个区域阻塞程度的描述。

 3     阻塞区域设置

（1）设置阻塞区域位置

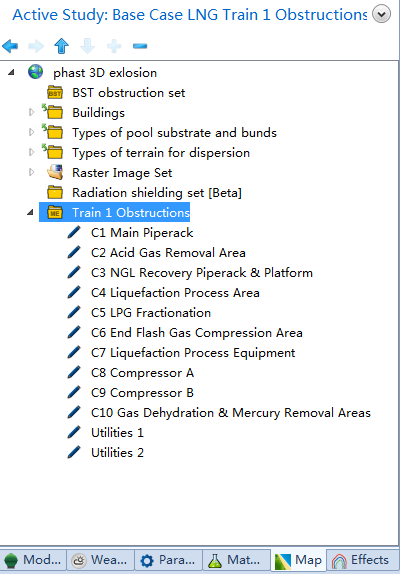

在软件Map选项卡中进行阻塞区域的设置。在本算例中已建立好12个阻塞区域。

在设置阻塞区域的上级目录中，图表包括字母ME，表明这是基于多能法（Multi-Energy）建立的阻塞区域。

软件提供了两种阻塞区域建立模型，另一种是基于Baker-Stehlow-Tang爆炸模型的BST Obstruction Set。

（2）设置阻塞区域参数

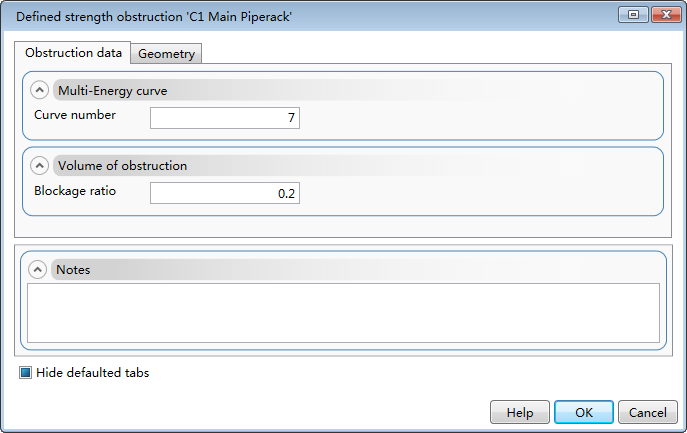

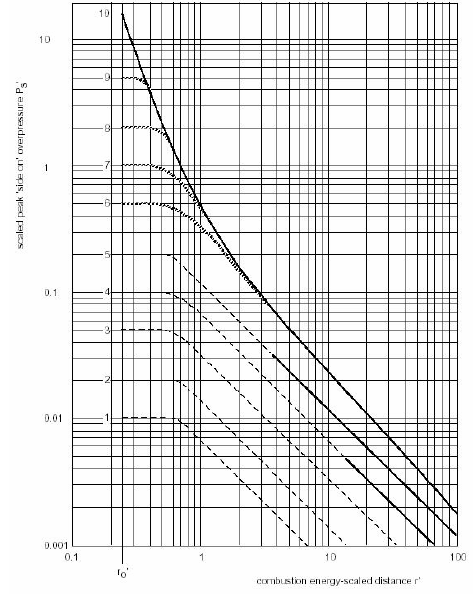

在多能模型中，描述给定区域爆炸能力的方法之一是给出曲线数和阻塞度。曲线数是适当的多能量爆炸曲线的ID数，其中1是最弱爆炸的曲线，10是最强爆炸的曲线，阻塞度是被阻塞物占据的阻塞区域体积的分数。

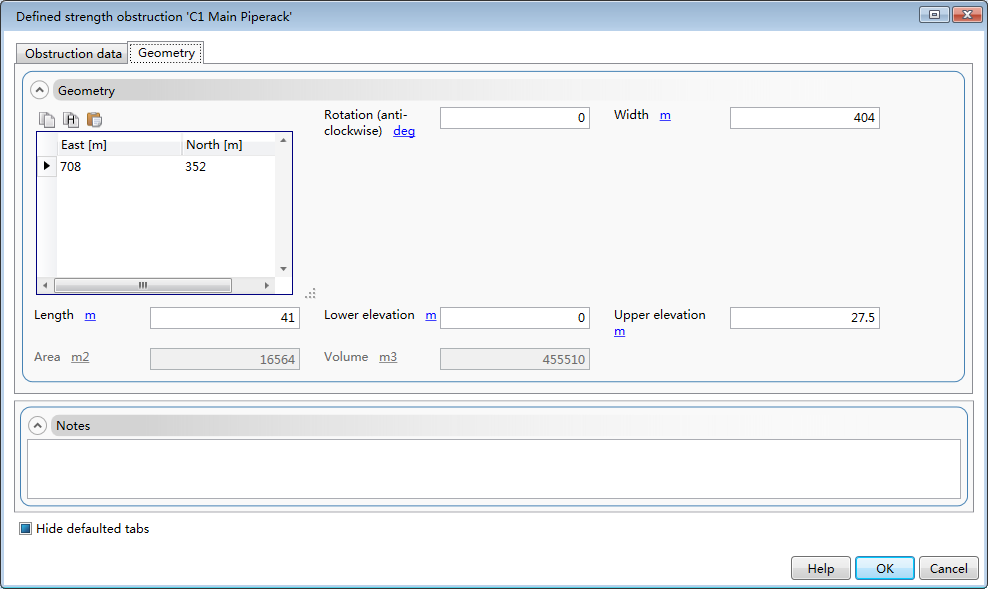

在Geometry选项卡中，主要需要输入的数据包括设备设施的下部高程和上部高程。

 4     设置后果等级

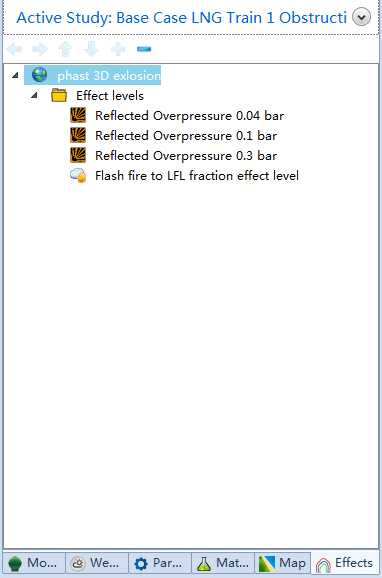

在后果选项卡中，在Effect levels文件夹下可建立各种关心的火灾热辐射、爆炸超压以及毒性等后果等级。

在本案例中，已定义的后果等级是三个反射超压等级和闪火的危险范围。闪火的影响范围是通过LFL（爆炸下限）的影响区域给定。

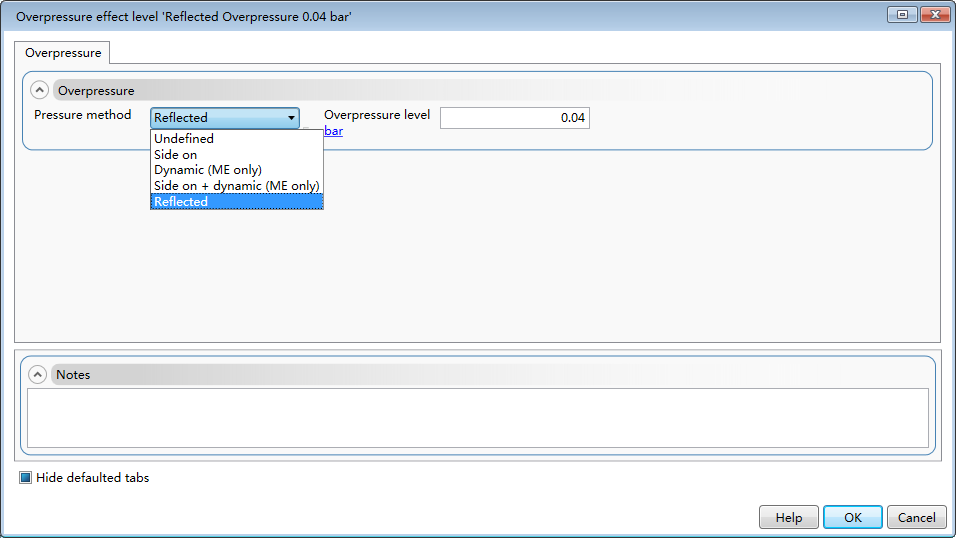

对于超压后果，需要设置超压的类型，以及关注的超压值。

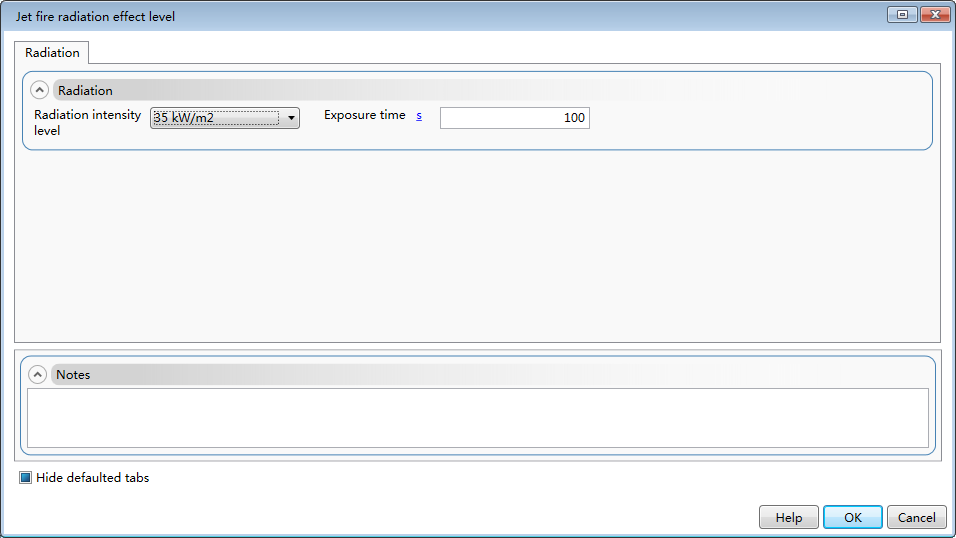

对于火灾后果，需要设置关心的热辐射值以及暴露时间。

 5     设置风向

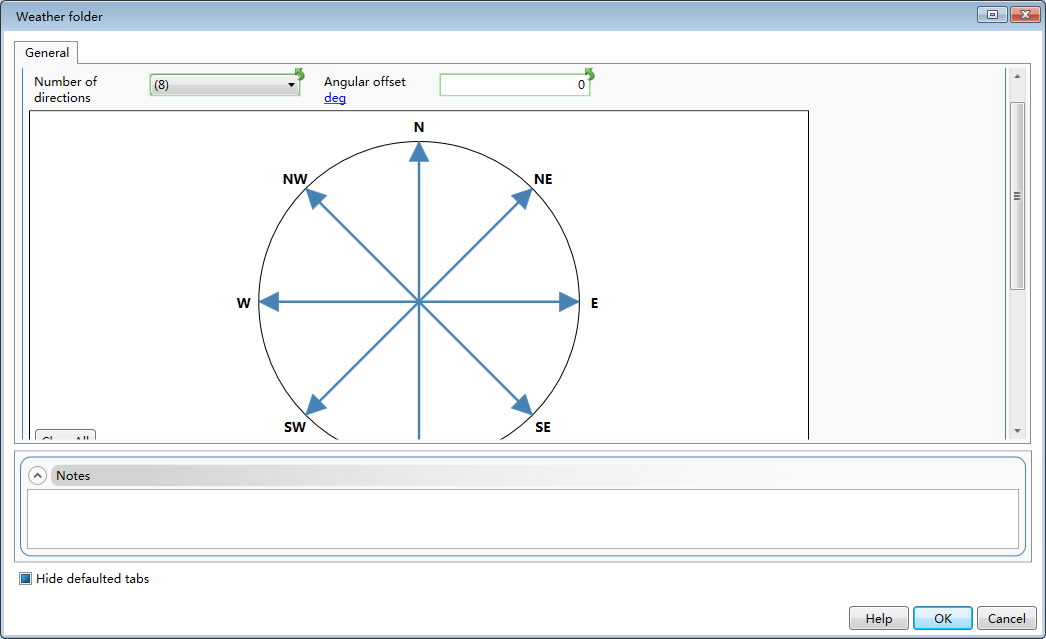

在气象选项卡中，可设定需要计算分析的风向数，默认值为8。

 6     设置计算

要运行3D模块计算，需要执行以下步骤：

1、确保功能栏中，Mode选择为Effects；

2、在模型树的“模型”选项卡中，选择研究节点；

3、在功能栏中单击Run按钮，开始计算。

 7     计算结果

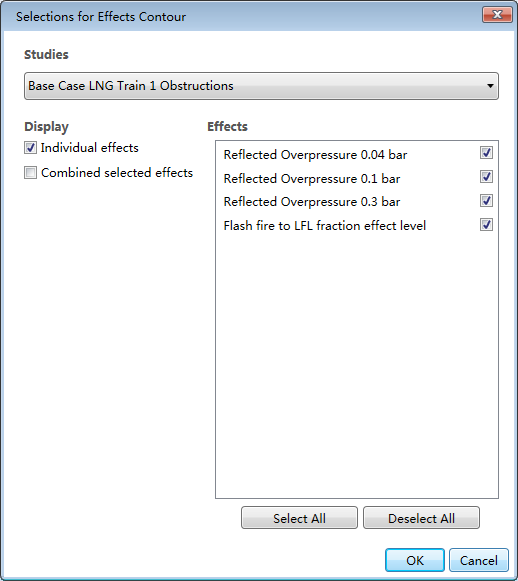

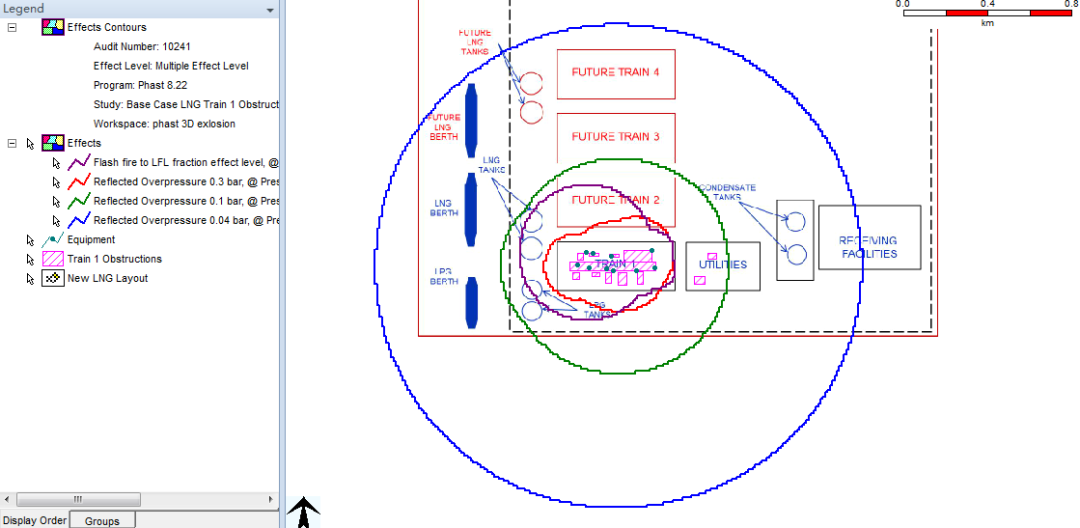

在功能栏中单击Effects按钮，显示后果影响范围。
