FLUENT机翼外流场模拟

自从1903年莱特兄弟发明了载人飞行以来，在地球大气层内外的飞行器上已经有了重大的技术进步。其中一项最新的技术进步是遥控无人机，它有许多娱乐和科学用途。例如，无人机被广泛用于航空摄影。地质学家还利用无人机进行地质勘测，研究地球表面，帮助他们评估和减轻地质灾害。

准确预测飞行中作用在无人机上的气动力对于设计适合预定任务的无人机以及随后无人机在大气层中的成功运行非常重要。

在这个模拟中，NACA 0012翼型被认为是在5度的攻角，在地球大气层的条件下运行。将评估翼型所经历的气动力，并将翼型上的流动可视化。

 1     启动FLUENT并导入网格
（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2021 R1→Fluid Dynamics→Fluent 2021 R1命令，启动Fluent 2021 R1。

（2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2     定义模型

单击命令结构树中General按钮，弹出General（总体模型设定）面板，在Solver中Time选择Steady，进行稳态计算。

 3     设置边界条件

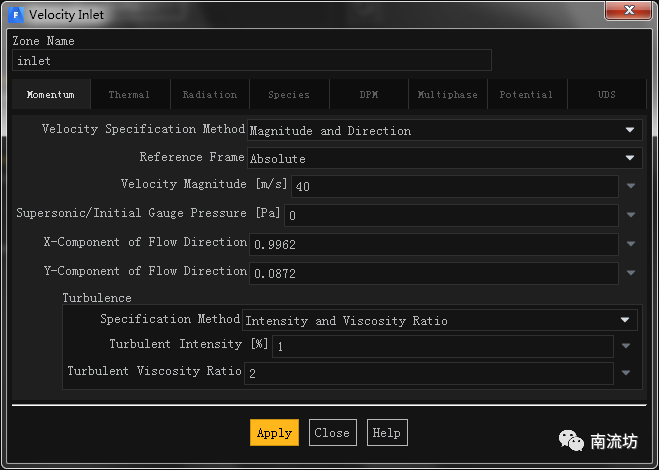

（1）在边界条件面板中，双击inlet弹出边界条件设置对话框。Velocity Magnitude输入40，X-Component输入0.9962，Y-Component输入0.0872，单击OK按钮确认退出。

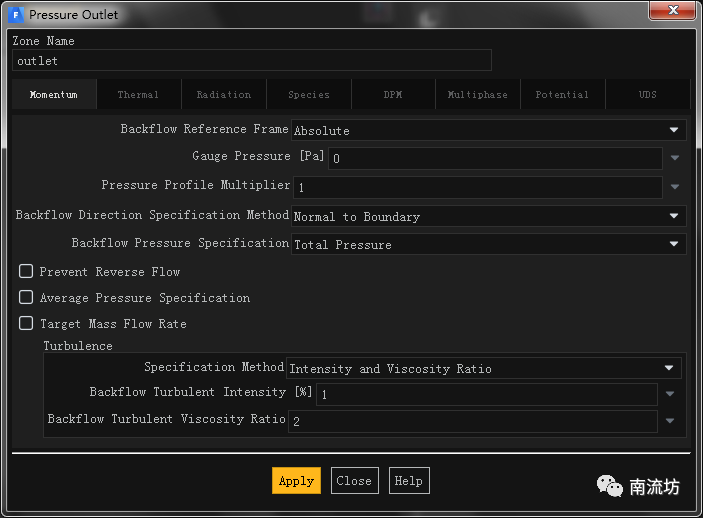

（2）双击outlet弹出边界条件设置对话框。保持默认值，单击OK按钮确认退出。

 4     初始条件
单击主菜单中Solution→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Hybrid Initialization，单击Initialize按钮进行初始化。

 5     计算求解

单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Number of Iterations中输入500，单击Calculate开始计算。

 6     结果后处理
（1）进入CFD-Post界面。

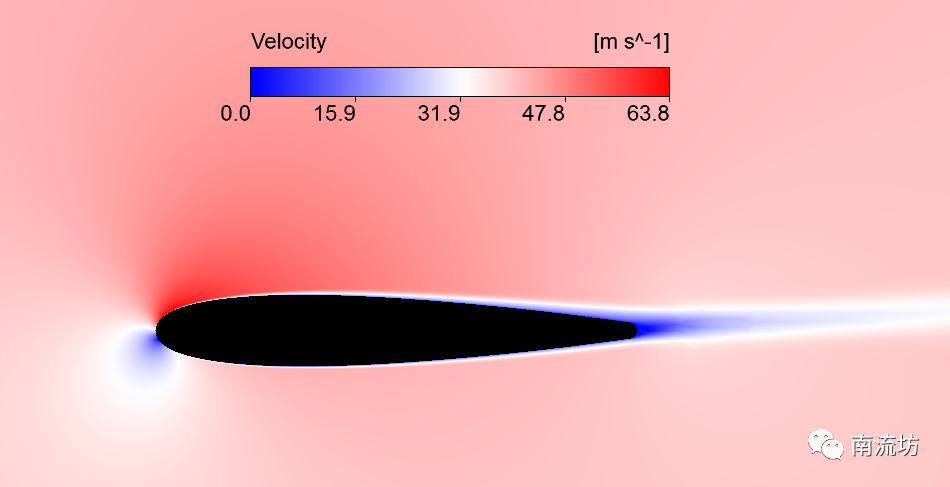

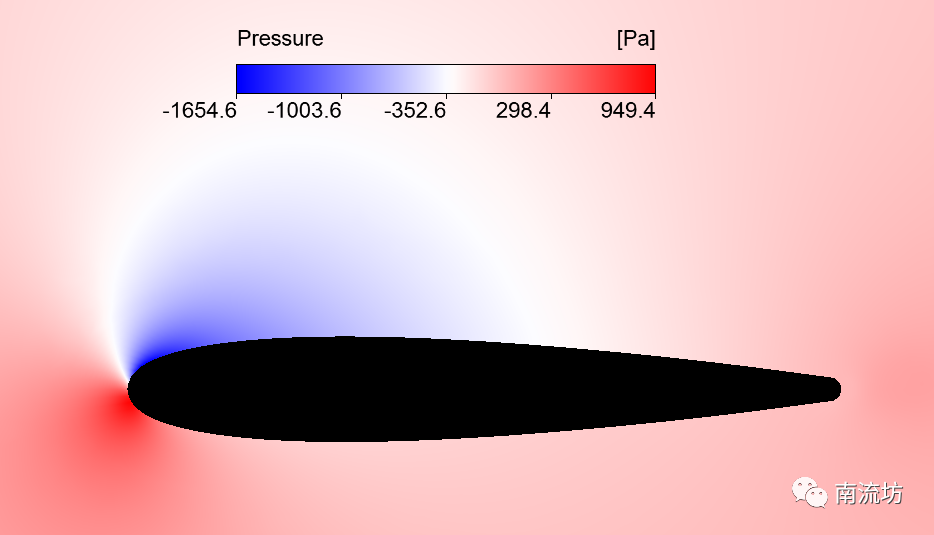

（2）显示云图。
