FLUENT管道内气体扩散模拟

本教程演示了管道内释放某气体后扩散的模拟过程。

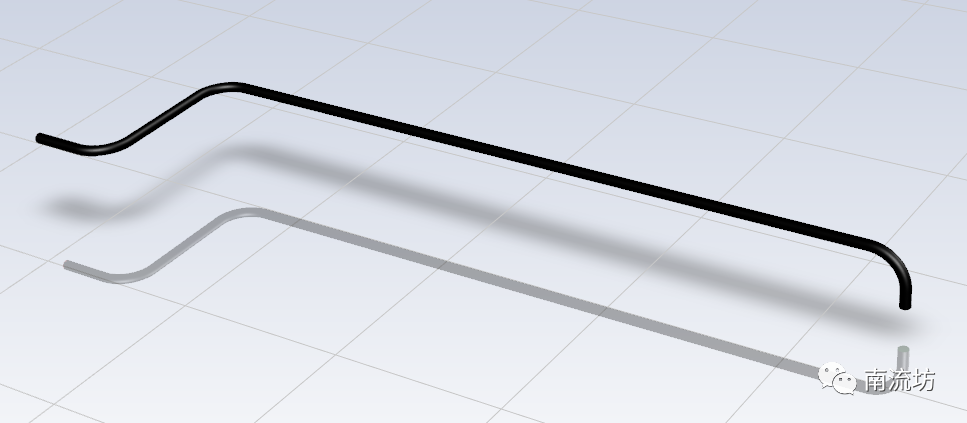

 1     启动FLUENT并导入网格
（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2021→Fluid Dynamics→Fluent 2021命令，启动Fluent 2021。

（2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2     定义模型

单击命令结构树中General按钮，弹出General（总体模型设定）面板，在Solver中Time选择Transient，进行瞬态计算。

 3     设置湍流模型

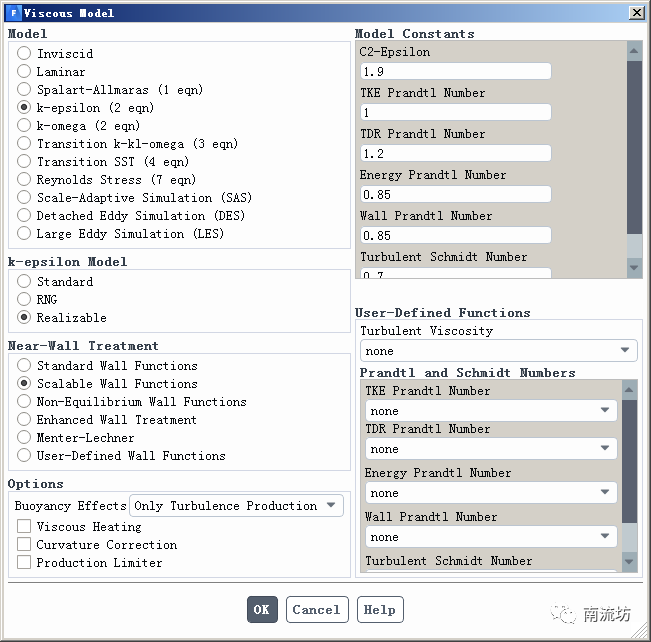

在模型设定面板Models中双击Viscous按钮，弹出Viscous Models对话框，在Model中选择Realizable k-epsilon，单击OK按钮确认。

 4     设置多组分模型

（1）在模型设定面板Models中双击Species按钮，弹出Species Model对话框，选择Species Transpor，Miture Material选择propane-air。

 5     设置边界条件

（1）单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

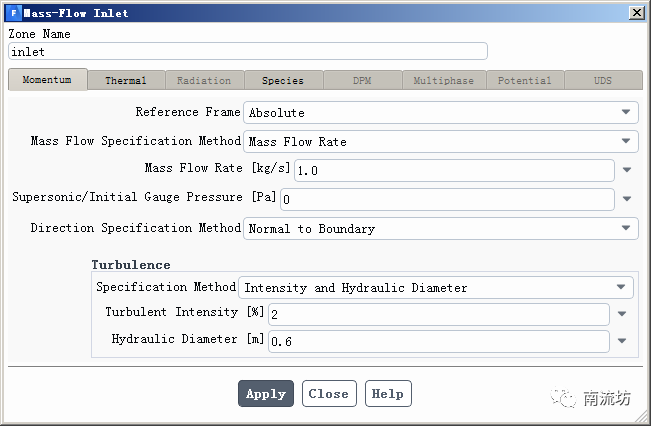

（2）在边界条件面板中，设置bian弹出边界条件设置对话框。Mass Flow Rate输入1。

在Species选项卡中，o2输入0.23，单击OK按钮确认退出。

 6     初始条件
（1）单击主菜单中Solving→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Standard Initialization，单击Initialize按钮进行初始化。

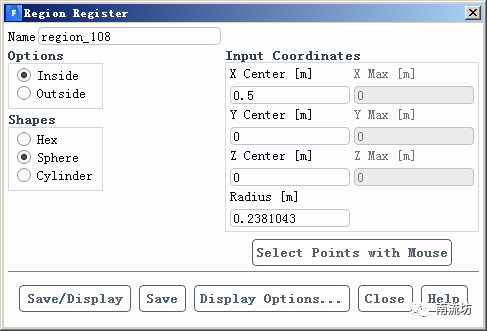

（2）单击主菜单中Domain→Adapt→Refine按钮，弹出Adaption Controls对话框，单击Cell Registers→New→Region按钮，弹出Region Register对话框，设置初始气体位置。

（3）在Solution Initialization（初始化设置）面板中，单击Patch按钮，弹出Patch对话框，在Zone to Patch中选择新建立的区域，Variable中选择c3h8，在Value中填入1，单击Patch按钮。

 7     计算求解

单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Time Step Size填入0.01，Number of Iterations中输入1000，单击Calculate开始计算。

 8     结果后处理
（1）进入CFD-Post界面。

（2）显示浓度场动画。
