FLUENT热镀锌气刀模拟

本教程演示了气刀系统中喷嘴冲击射流流场的模拟。

 1     启动FLUENT并导入网格
（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2021 R1→Fluid Dynamics→Fluent 2021 R1命令，启动Fluent 2021 R1。

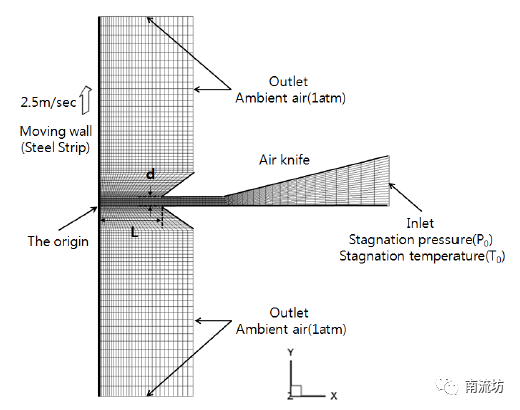

（2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2     定义模型

单击命令结构树中General按钮，弹出General（总体模型设定）面板，Solver中Time选择Transient，进行瞬态模拟。

 3     设置湍流模型

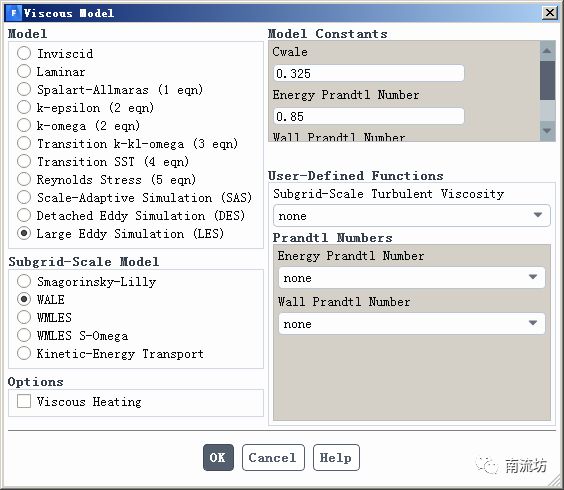

在模型设定面板Models中双击Viscous按钮，弹出Viscous Models对话框，勾选Large Eddy Simulation模型。

 4     设置材料

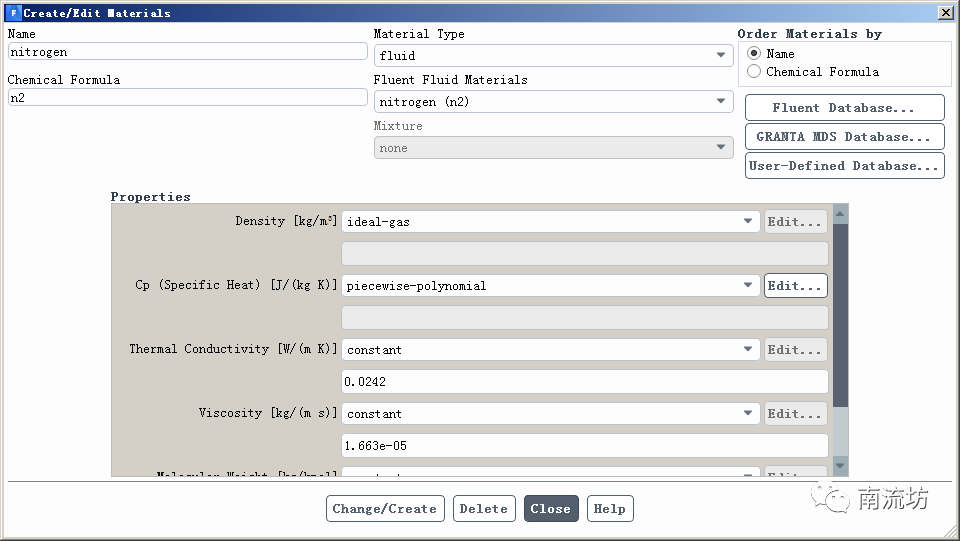

（1）单击主菜单中Setting Up Physics→Materials→Create/Edit，弹出Create/Edit Materials（材料）对话框。

（2）单击Fluent Database按钮弹出Fluent Database Materials对话框，选择nitrogen，单击Copy按钮确认。设置Density为ideal-gas。

 5     设置边界条件

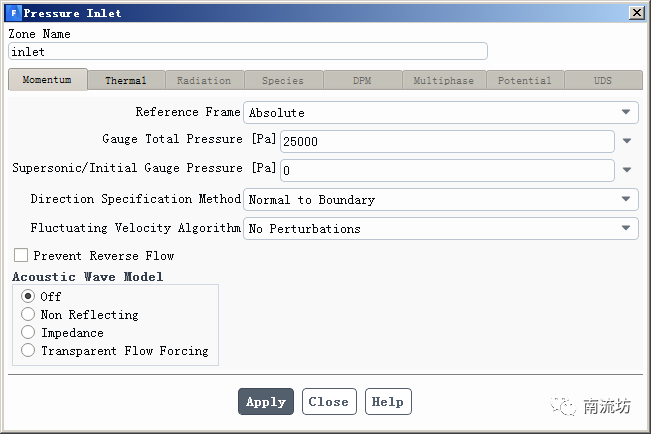

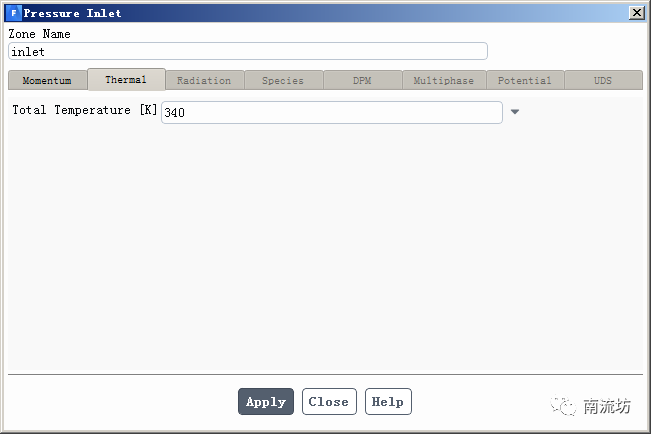

（1）在边界条件面板中，设置inlet边界类型为Pressure Inlet，Gauge Total Pressure输入25000。Temperature输入340。

（2）双击outlet弹出边界条件设置对话框。保持默认值，单击OK按钮确认退出。

 6     初始条件

单击主菜单中Solving→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Initial Initialization，单击Initialize按钮进行初始化。

 7     计算求解

单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Time Step Size填入5e-7，Number of Time Steps填入2000，单击Calculate开始计算。

 8     结果后处理
进入CFD-Post界面，显示速度场云图。
