关于网格方向

上次提到网格方向与流动方向不一致的问题，结果很多小伙伴留言问什么是网格方向，好吧，下面就简单的扯一扯什么是网格方向。

在划分四边形或六面体网格时，通常尽量使网格与流动方向保持一致，否则容易导致伪扩散，影响计算精度。

一般人都能理解流动方向，然而却无法理解什么是网格方向，不过看了下面这幅图就清楚了。

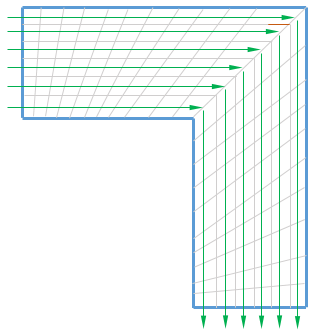

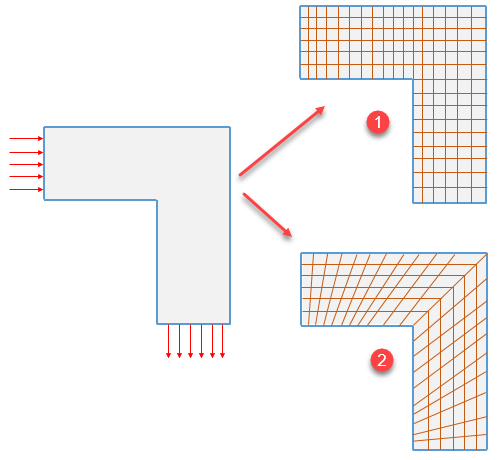

对于图中的流体域模型，如果划分四边形网格的话，通常有如图所示的两种方案。但是就流体流动来讲，由于流动方向在拐角处存在90°转变，因此网格2是符合流动方向的。

相较而言，网格1是无法实现达到此效果的。

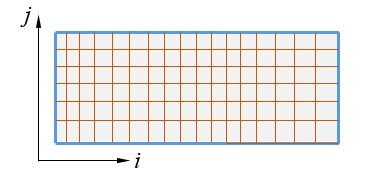

先来说结构网格。通常结构网格利用索引i,j,k来表示方向。对于2D结构网格，只有i和j两个方向，而3D结构网格有ijk三个方向。如下图所示的2D结构网格。

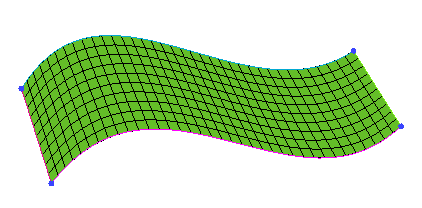

网格方向不一定是直线，可以是大曲率曲线，沿着网格方向的网格间距可以不同。如下图所示。

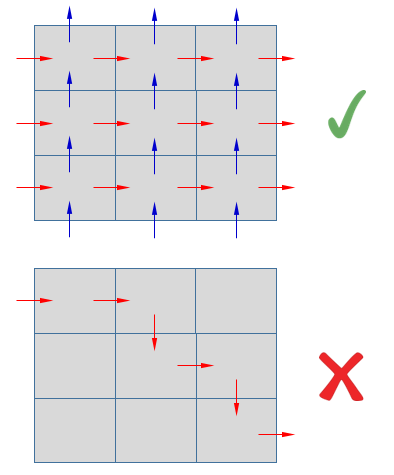

对于结构网格来说，ijk三个网格方向在整个模型中彼此之间是独立的。看下面的对比。

在ICEM CFD中，如果是采用自顶向下构建块的话，通常情况下软件会保证网格的方向一致。然而有时候在网格切割过程中，采用了人工选择块的方式，此时难以保证网格方向一致。

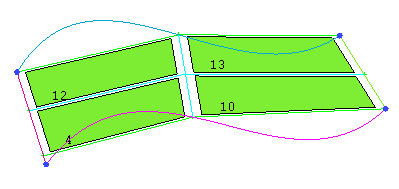

如下图所示的块结构，则无法保证网格方向一致。

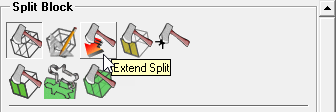

此时可以采用块切割命令面板中的Extend Split命令进行处理。

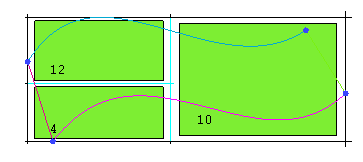

处理完毕后如下图所示。

此时就能保证网格方向一致了。

最后要补充一句：除了四边形和六面体网格，其他种类的网格不存在网格方向的问题。
