FLUENT板球飞行外流场模拟

球类运动，如板球和棒球，在很大程度上取决于投球手（投手）释放球时球所走的轨迹。在板球运动中，速度快的投球手以大约120-150公里/小时的速度投球。在这个速度下，球周围的水流是高度湍流和不稳定的。球表面及其附近的压力分布决定了球在空气中运动时的轨迹。板球运动员在制定游戏策略时依赖这种理解，并考虑到风速、温度和湿度等外部条件，因为所有这些因素都会影响球的轨迹。在这个模拟例子中，我们将分析板球在空气中以40米/秒（144公里/小时）的速度运动时的绕流。

 1     启动FLUENT并导入网格
（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2021→Fluid Dynamics→Fluent 2021命令，启动Fluent 2021。

（2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2     定义模型

单击命令结构树中General按钮，弹出General（总体模型设定）面板。在Solver Time中选择Steady。

 3     设置湍流模型

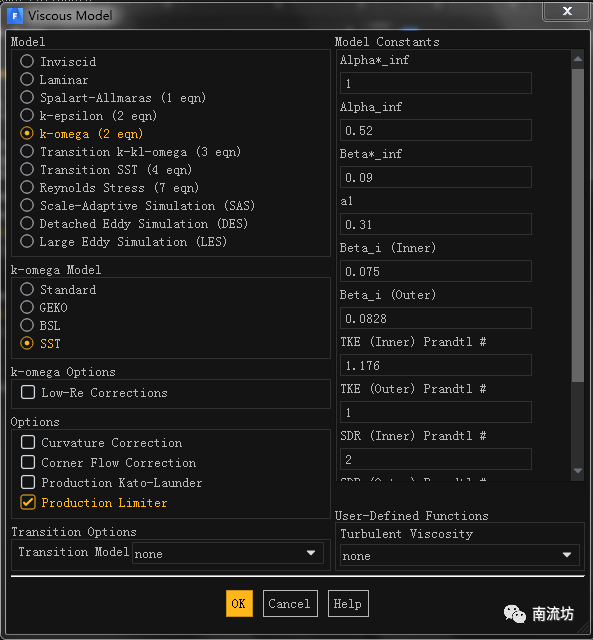

在模型设定面板Models中双击Viscous按钮，弹出Viscous Models对话框，勾选SST k-omega模型。

 4     设置边界条件

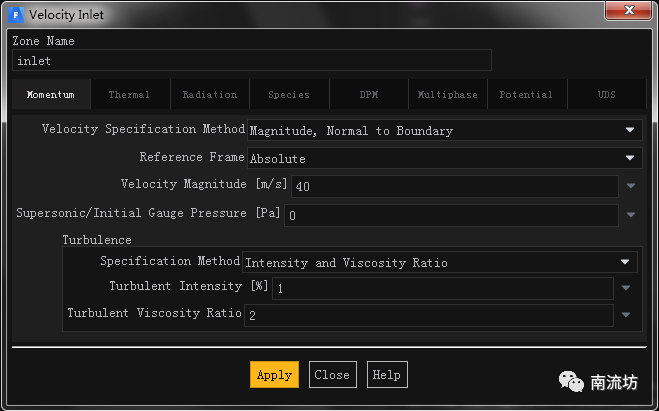

（1）在边界条件面板中，双击inlet弹出边界条件设置对话框。Velocity Magnitude输入40，单击OK按钮确认退出。

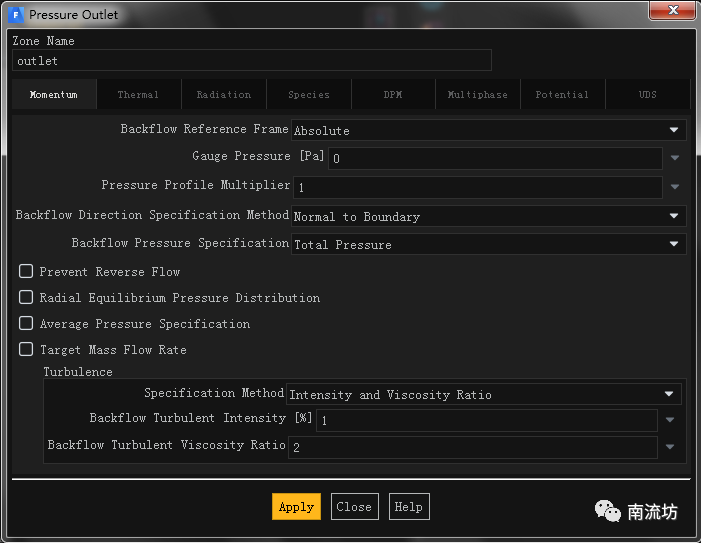

（2）在边界条件面板中，双击设置outlet的边界条件设置对话框。设置Gauge Pressure为0，单击OK按钮确认退出。

 5     初始条件
单击主菜单中Solution→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Hybrid Initialization，单击Initialize按钮进行初始化。

 6     计算求解

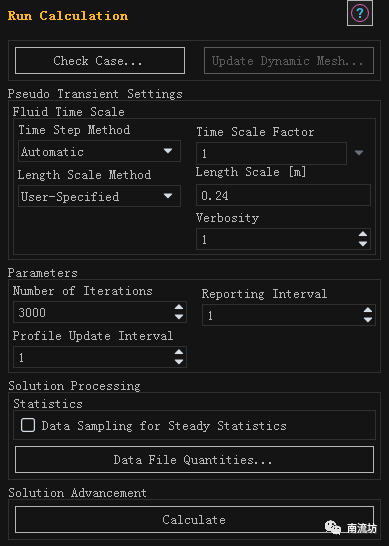

单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

Length Scale Method选择User-Specified，Length Scale输入0.24，在Number of Iterations中输入3000，单击Calculate开始计算。

 7     结果后处理

（1）进入CFD-Post界面。

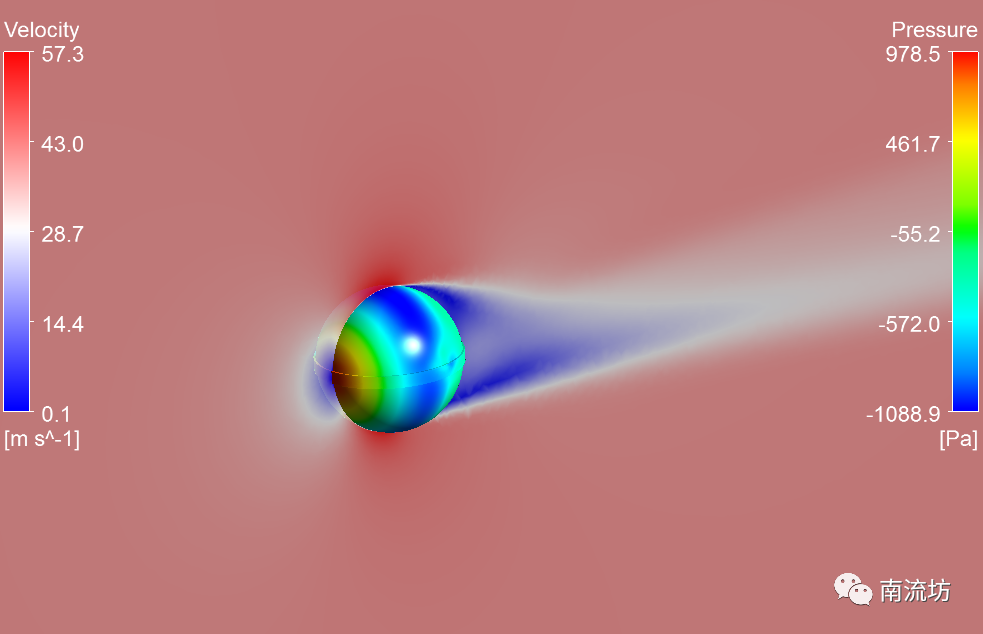

（2）显示云图。
