FLUENT二维交错管束中的强制对流换热模拟

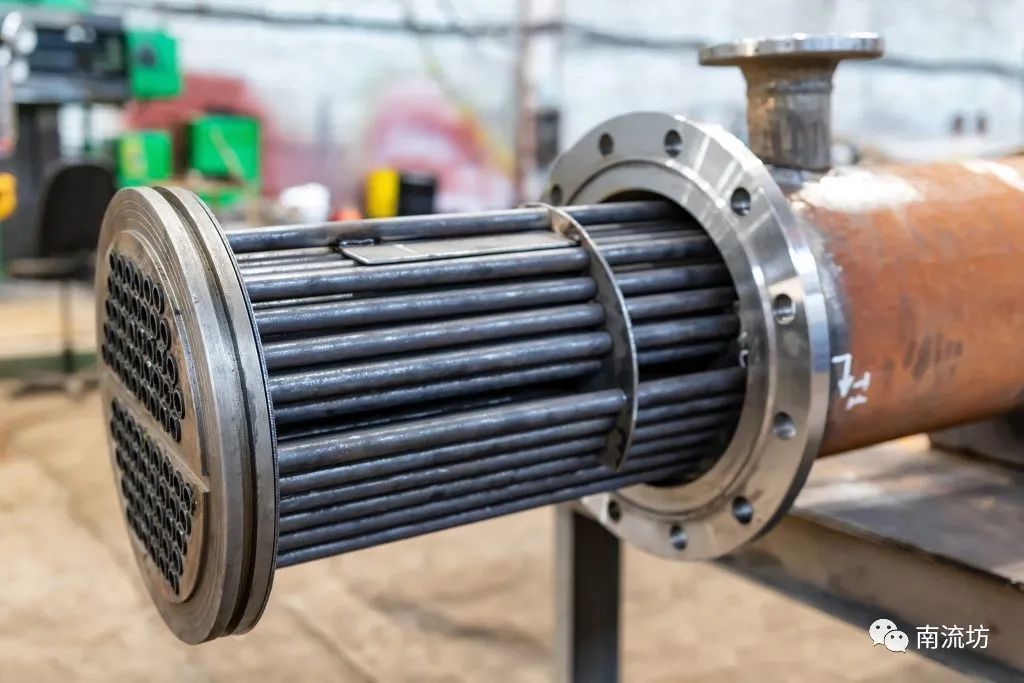

热交换器是用于向系统传热或从系统传热的设备。大多数热交换器是由紧密堆积的管束组成的，流体从管束中流过。这种流体需要增加热量或从热量中去除。使用强制对流，迫使较高/较低温度的第二种流体流过管束以传递热量。除了管束中的管布置之外，管排的数量在确定管束的总传热速率中也起着重要作用。

 1     启动FLUENT并导入网格
（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2021→Fluid Dynamics→Fluent 2021命令，启动Fluent 2021。

（2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2     定义模型

单击命令结构树中General按钮，弹出General（总体模型设定）面板。在Solver Time中选择Steady。

 3     设置能量方程

在模型设定面板，激活能量方程。

 4     设置湍流模型

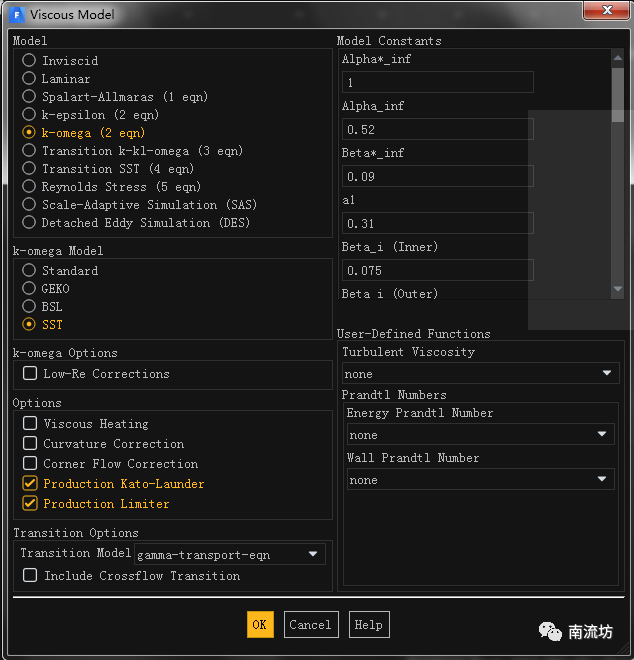

在模型设定面板Models中双击Viscous按钮，弹出Viscous Models对话框，勾选SST k-omega模型。

 5     设置边界条件

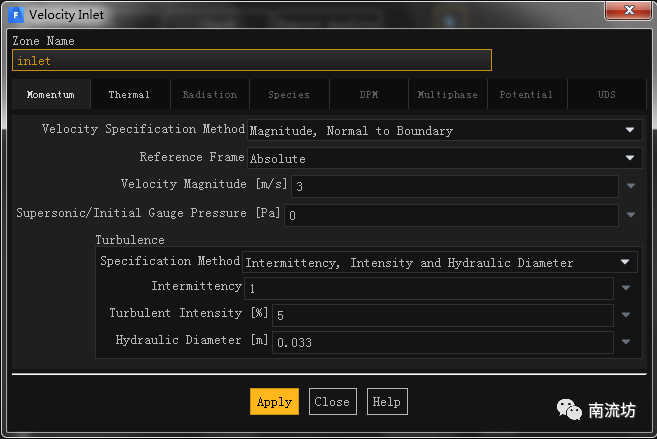

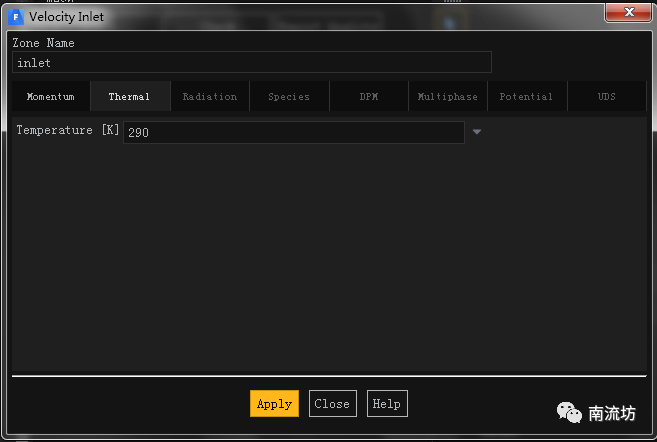

（1）在边界条件面板中，双击inlet弹出边界条件设置对话框。Velocity Magnitude输入3，Temperature设置为290，单击OK按钮确认退出。

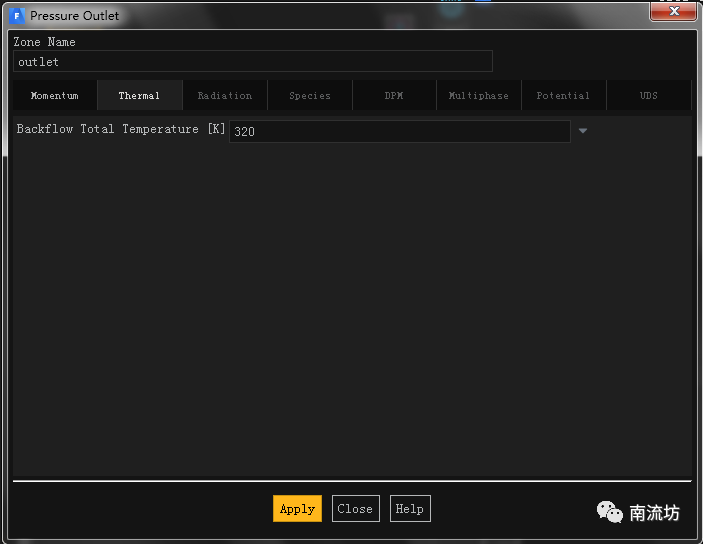

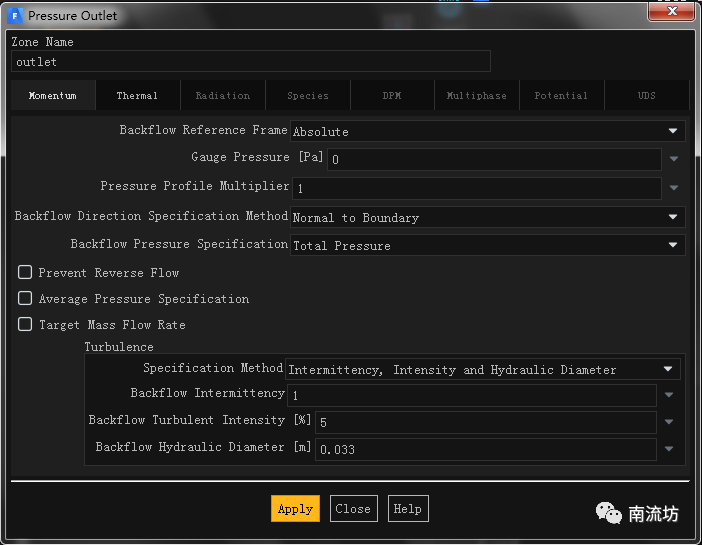

（2）在边界条件面板中，双击设置outlet的边界条件设置对话框。设置Gauge Pressure为0，Temperature设置为320，单击OK按钮确认退出。

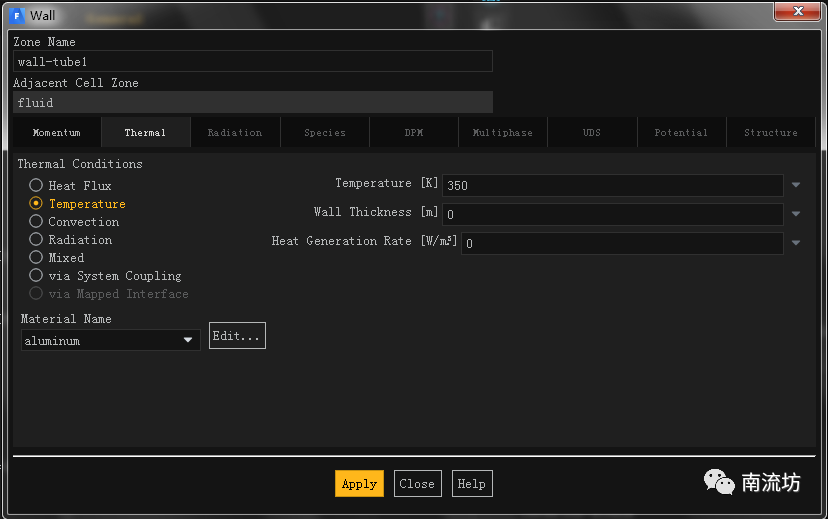

（3）在边界条件面板中，双击设置wall-tube1的边界条件设置对话框。Thermal Condition设置为Temperature，Temperature设置为350，单击OK按钮确认退出。

（4）同步骤（3）设置wall-tube2~wall-tube6。

 6     初始条件
单击主菜单中Solution→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Hybrid Initialization，单击Initialize按钮进行初始化。

 7     计算求解

单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Number of Iterations中输入200，单击Calculate开始计算。

 8     结果后处理

（1）进入CFD-Post界面。

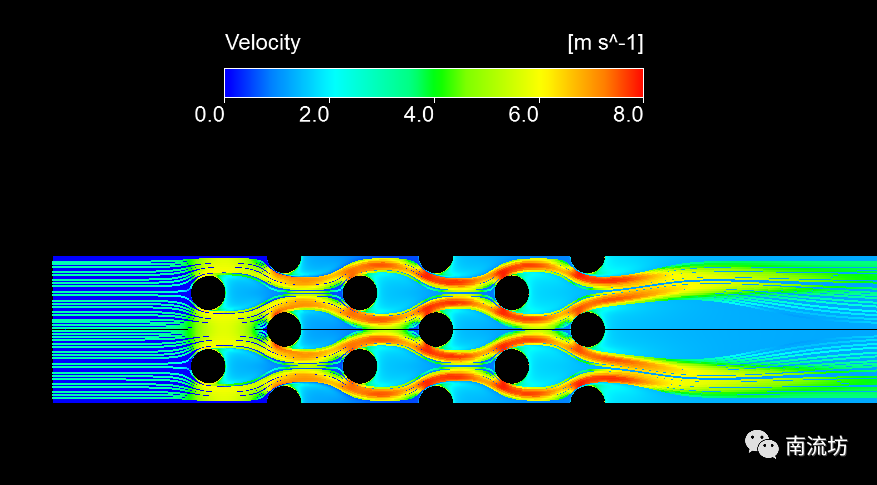

（2）显示云图。
