FLUENT管道内结冰模拟

本教程演示了管道内结冰模拟的过程。

 1     启动FLUENT并导入网格
（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2021→Fluid Dynamics→Fluent 2021命令，启动Fluent 2021。

（2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2     定义模型

单击命令结构树中General按钮，弹出General（总体模型设定）面板。在Solver中Time中选择Transient。

 3     设置湍流模型

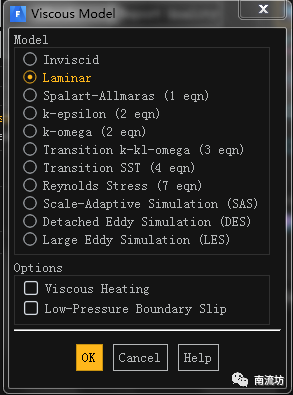

在模型设定面板Models中双击Viscous按钮，弹出Viscous Models对话框，勾选Laminar模型。

 4     设置凝固融化模型

在模型设定面板Models中双击Solidification&Melting按钮，弹出

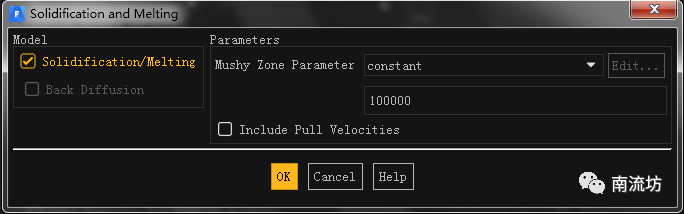

Solidification and Melting（凝固融化模型）对话框，勾选Solidification /Melting，单击OK按钮确认并关闭对话框。

 5     设置材料

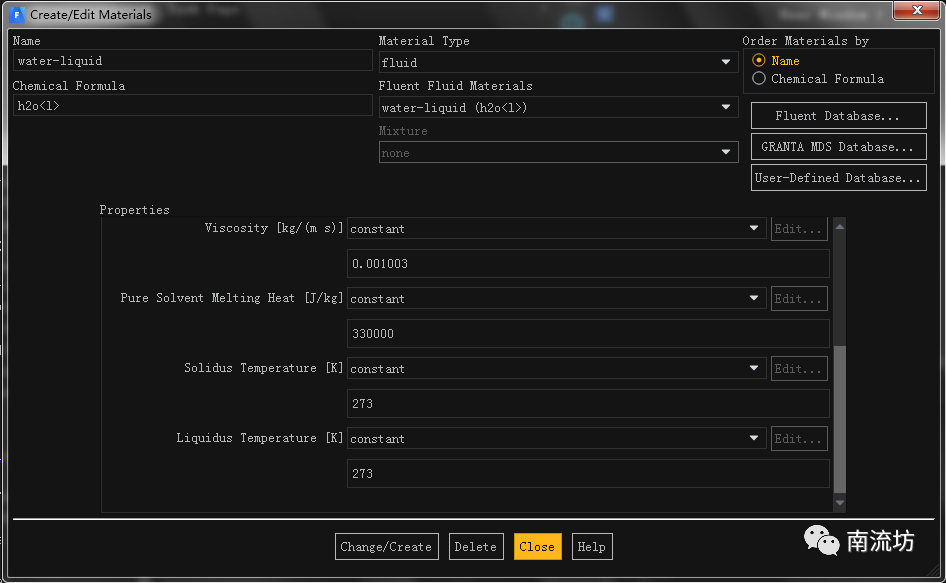

（1）单击主菜单中Physics→Materials→Create/Edit，弹出Create/Edit Materials（材料）对话框。单击Fluent Database按钮弹出Fluent Database Materials对话框，选择water liquid，单击Copy按钮确认。

（2）设置水的熔点、凝固点和熔化潜热。

 6     设置边界条件

（1）单击主菜单中Setting Up Physics→Zones→Boundaries按钮启动的边界条件面板。

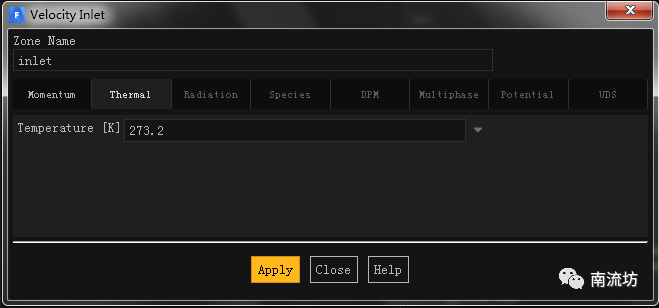

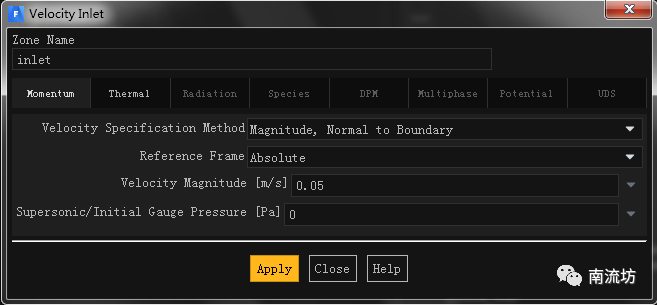

（2）在边界条件面板中，设置inlet，Velocity Magnitude设置为0.05，Temperature设置为273.2，单击OK按钮确认退出。

（3）设置outlet边界类型为outflow。

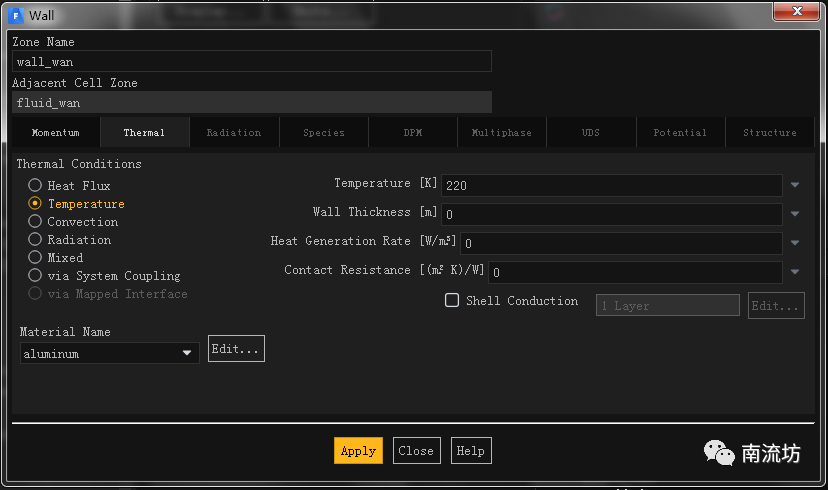

（4）设置wall_wan，Temperature设置为220，单击OK按钮确认退出。

 7     初始条件
单击主菜单中Solving→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

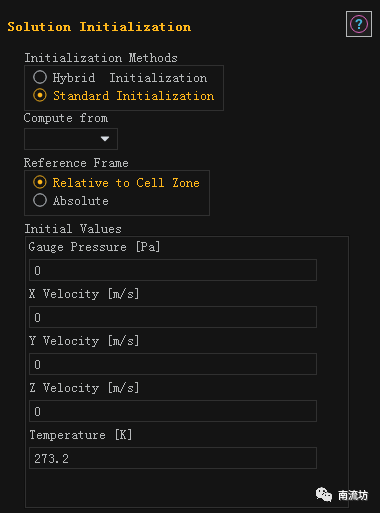

Initialization Methods中选择Standard Initialization，单击Initialize按钮进行初始化。

 8     计算求解
单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Time Step Size中输入0.1，在Number of Time Steps中输入600，单击Calculate开始计算。

 9     结果后处理

（1）进入CFD-Post界面。

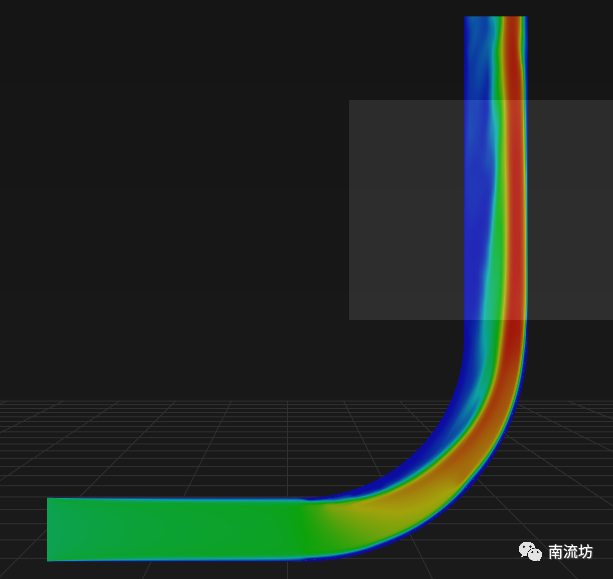

（2）显示云图。
