FLUENT手术室通风模拟

本教程演示了手术室通风的模拟过程。

 1     启动FLUENT并导入网格

（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2021→Fluid Dynamics→Fluent 2021命令，启动Fluent 2021。

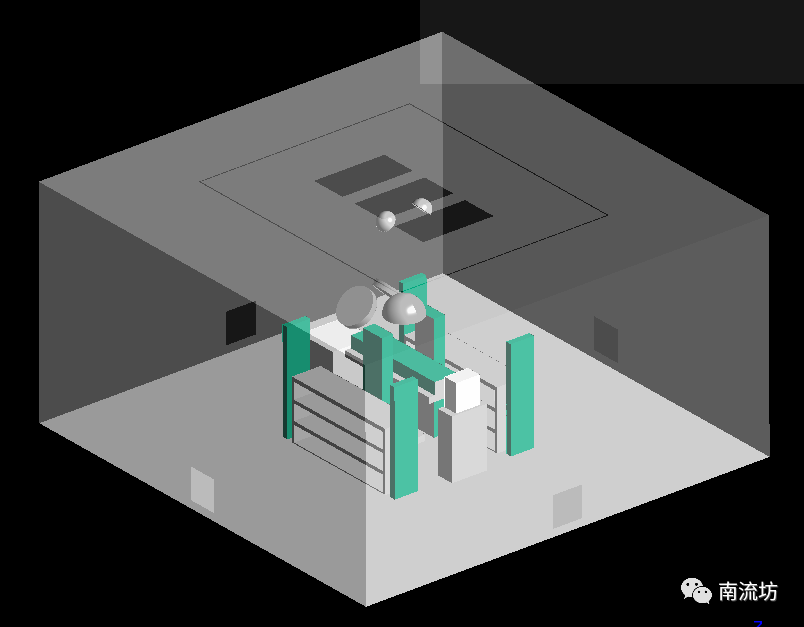

（2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2     定义模型

（1）单击命令结构树中General按钮，弹出General（总体模型设定）面板，在Solver中Time选择Steady，进行瞬态计算，勾选Gravity，在Z中填入-9.81m/s2。

 3     设置湍流模型

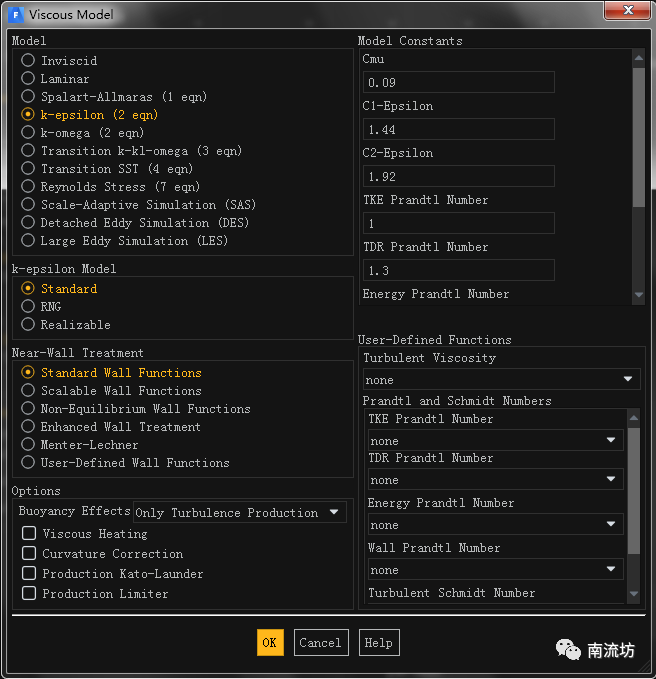

（1）在模型设定面板Models中双击Viscous按钮，弹出Viscous Models对话框，在Model中选择Standard k-epsilon，单击OK按钮确认。

 4     设置材料

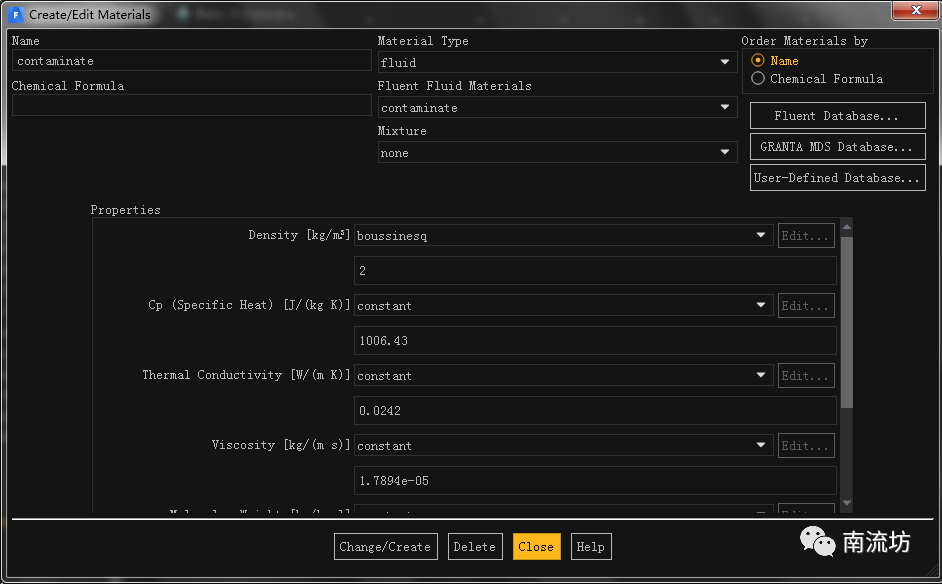

单击主菜单中Setting Up Physics→Materials→Create/Edit，弹出Create/Edit Materials（材料）对话框。创建新物质，contaminate。

 5     设置多组分模型

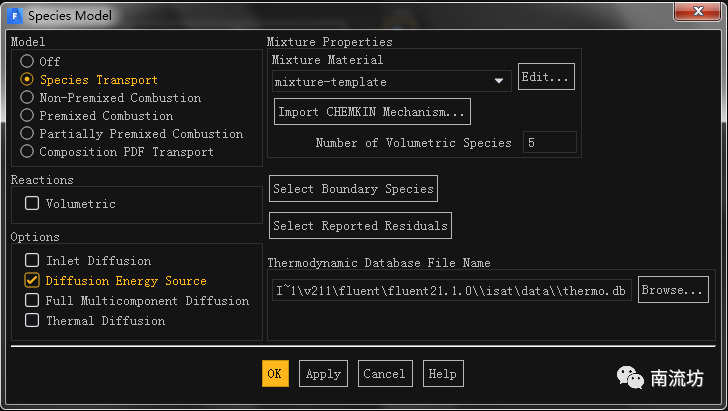

（1）在模型设定面板Models中双击Species按钮，弹出Species Model对话框，选择Species Transport。

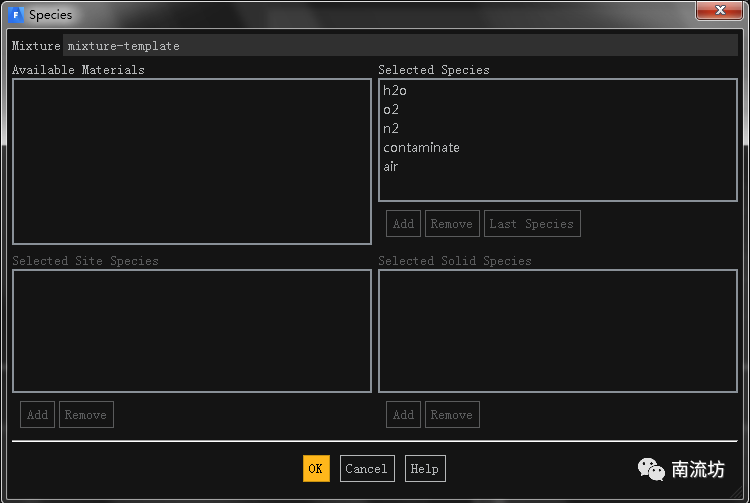

（2）在组分设置中选择h2o，o2，n2，contaminate和air。

 6     设置边界条件

（1）单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

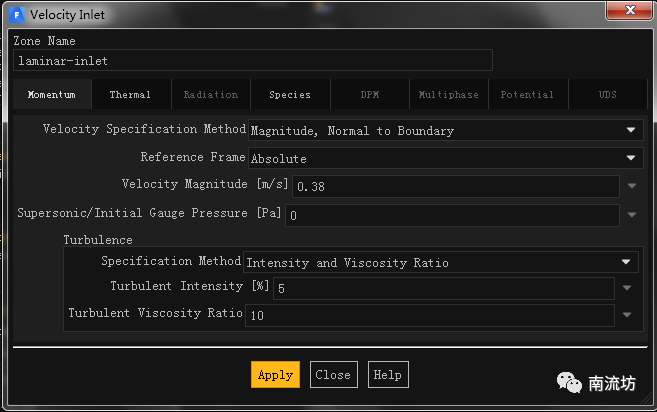

（2）在边界条件面板中，设置laminar-inlet弹出边界条件设置对话框。Velocity Magnitude输入0.38。在Thermal选项卡中，Temperature输入292.27，单击OK按钮确认退出。

（3）在边界条件面板中，设置linear-inlet弹出边界条件设置对话框。Velocity Magnitude输入0.37。在Thermal选项卡中，Temperature输入292.27，单击OK按钮确认退出。

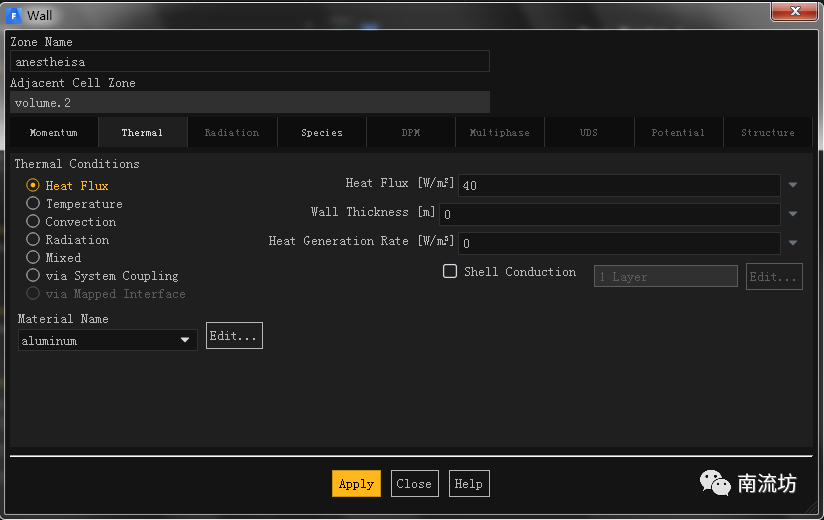

（4）设置anestheisa弹出边界条件设置对话框。

（5）设置bulb弹出边界条件设置对话框。

（6）设置doctor弹出边界条件设置对话框。

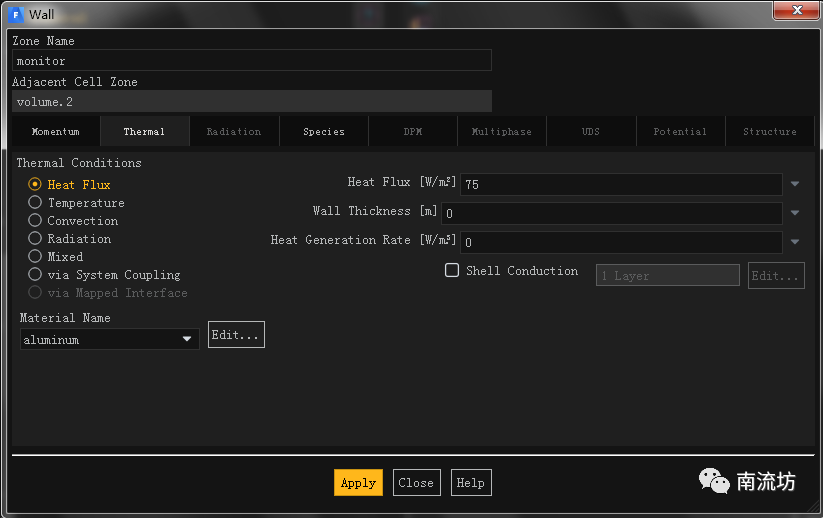

（7）设置monitor弹出边界条件设置对话框。

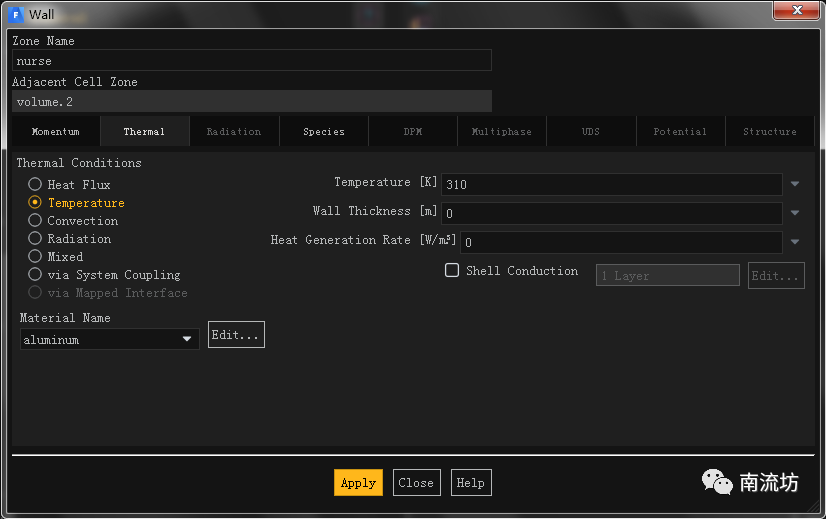

（8）设置nurse和nurse.1弹出边界条件设置对话框。

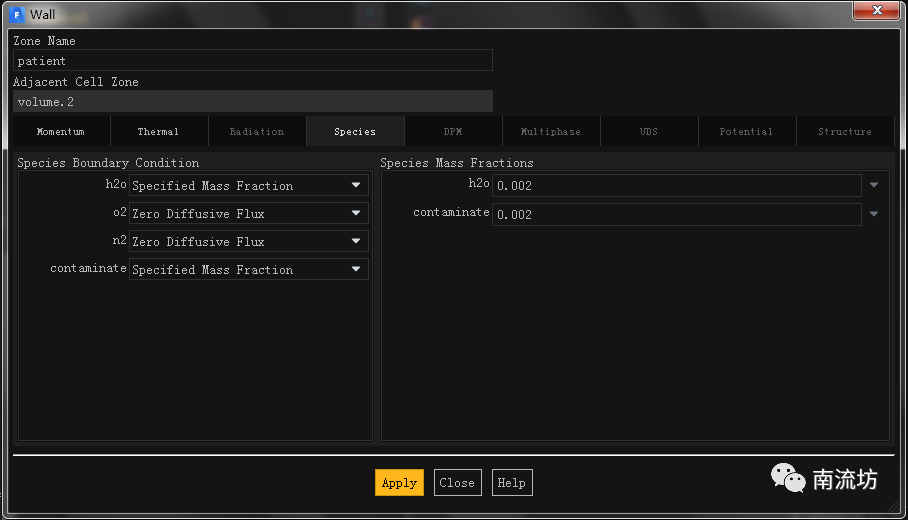

（9）设置patient弹出边界条件设置对话框。

 7     初始条件
单击主菜单中Solving→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Standard Initialization，单击Initialize按钮进行初始化。

 8     计算求解

单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Number of Iterations中输入1000，单击Calculate开始计算。

 9     结果后处理
（1）进入CFD-Post界面。

（2）显示浓度场动画。
