教程 | 管路振动的流固耦合仿真

2020-12-08 分类：ANSYS流体大本营阅读() 评论(0) 赞(0)

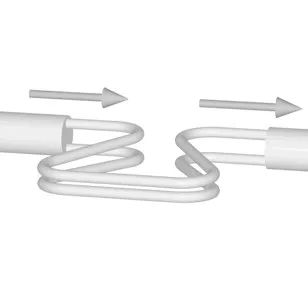

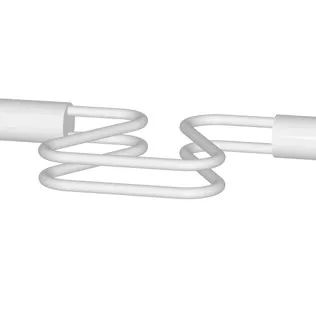

在工程中经常会遇到流体导致管路振动的问题，在本教程中，以Coriolis质量流量计为例，介绍此类问题的整套流程。Coriolismass flow meter中流体流过U型或者相似形状的管子。对U型弯管的中心施加一个强迫位移，弯管的上游和下游也有相对位移，但上游和下游的位移与通过弯管的质量流量有关。通常情况下有两个反向振动管子，这样外部的振动就不会影响设备的测量。在本案例中，没有考虑外部的振动，因此只模拟一根管子。
