问题描述

针对不少客户反馈的在自然对流冷却仿真过程中存在的问题，在此就此专题做一个系统的汇总。以下知识点虽然都是在Fluent中进行实现，但方法是普适的，在其它CFD软件中计算时同样需要注意。

关键知识点汇总

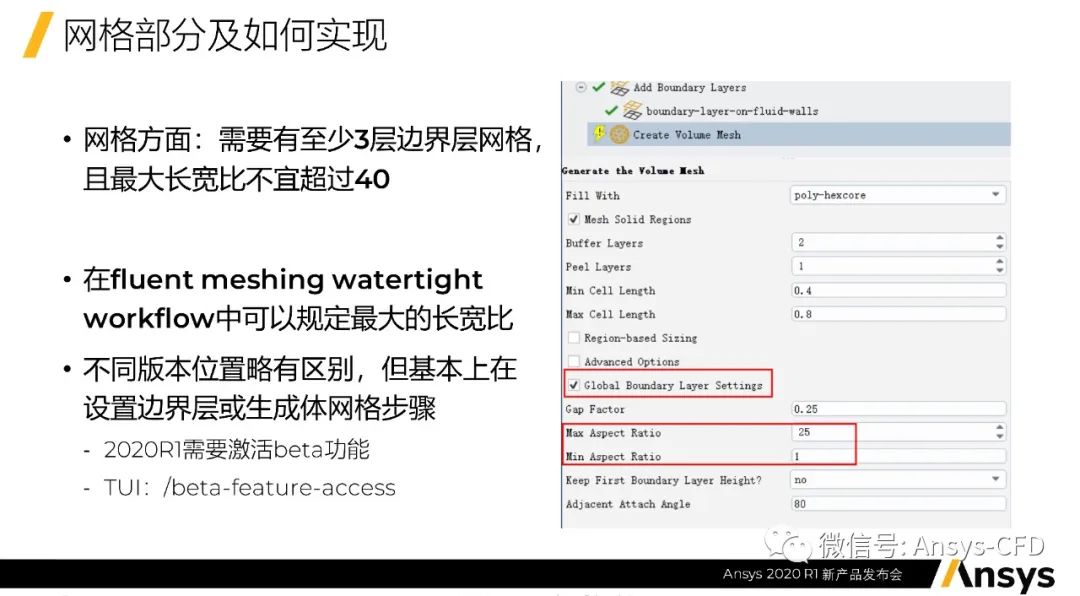

•网格方面：空气域需要有边界层网格，且最大长宽比不宜超过40

•求解器方面：需要使用双精度求解器

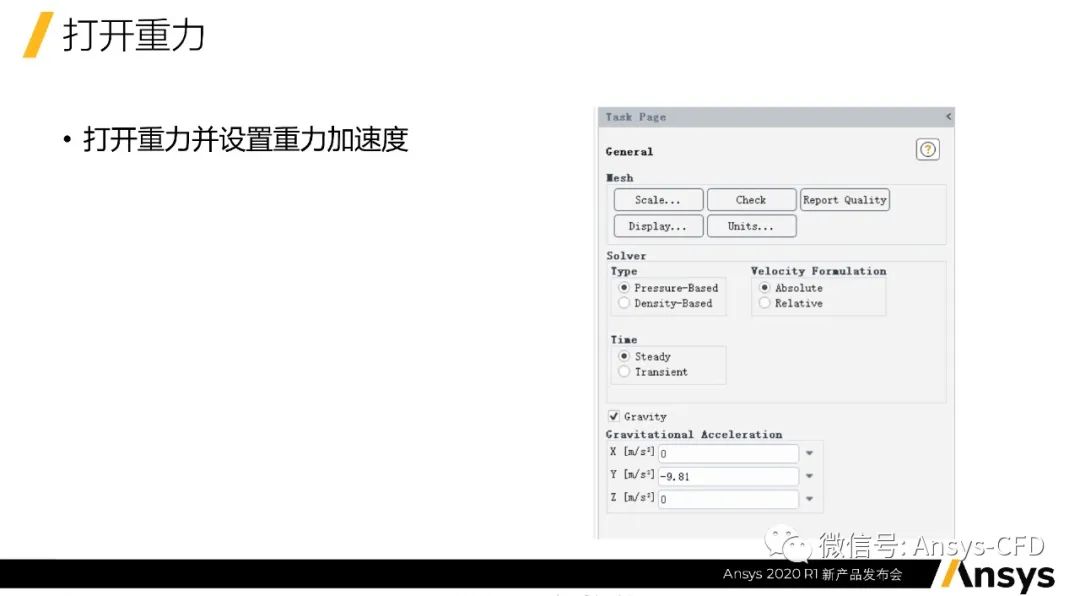

•打开重力

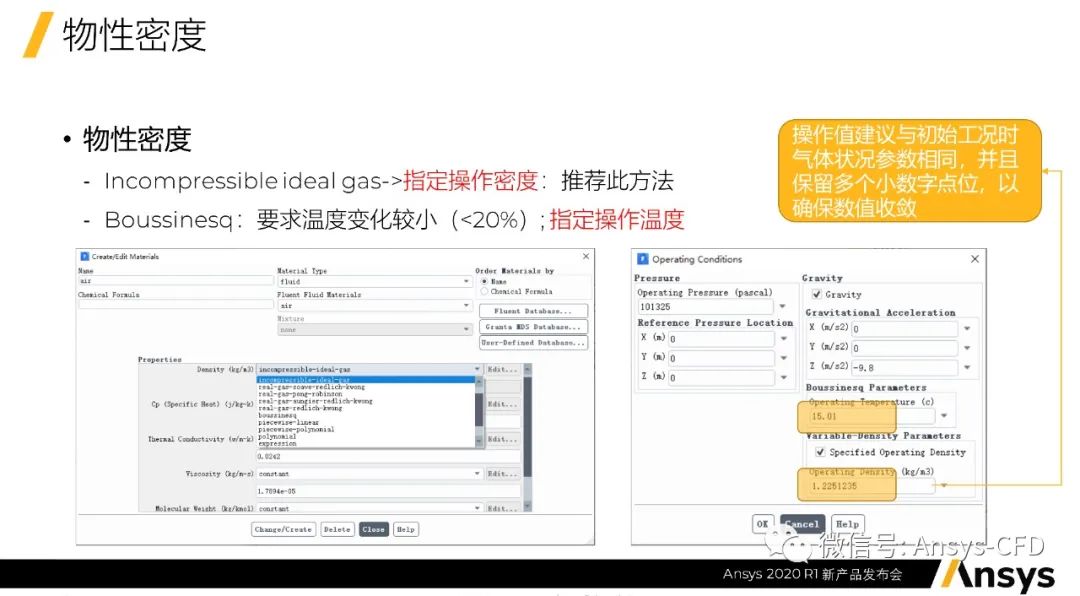

•物性密度方面

    ‐Incompressibleideal gas->指定操作密度

    ‐Boussinesq：要求温度变化较小（<20%）; 指定操作温度

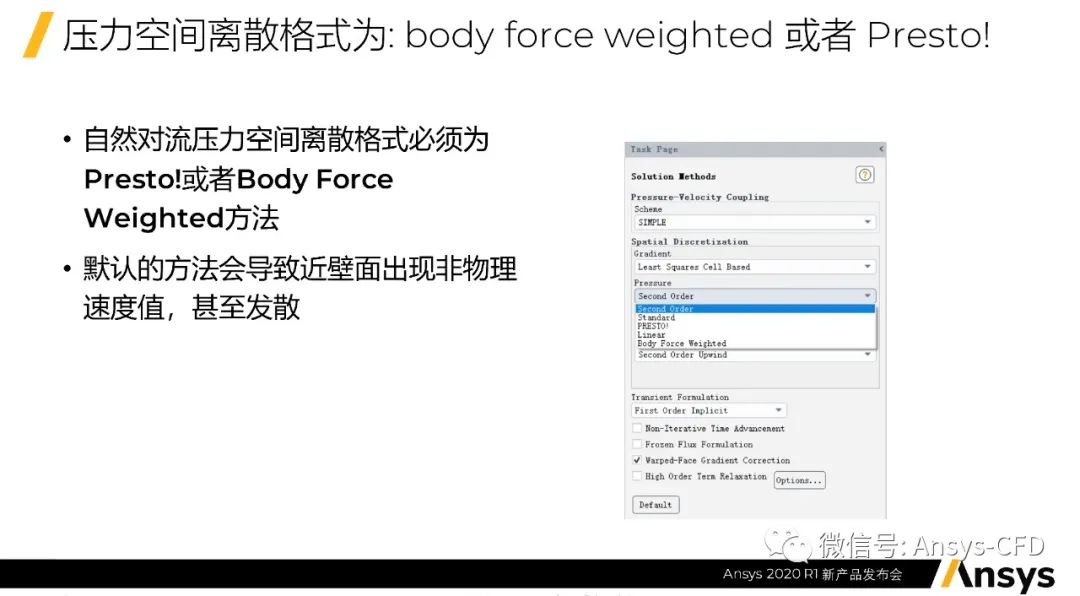

•压力空间离散格式: body force weighted 或者Presto!

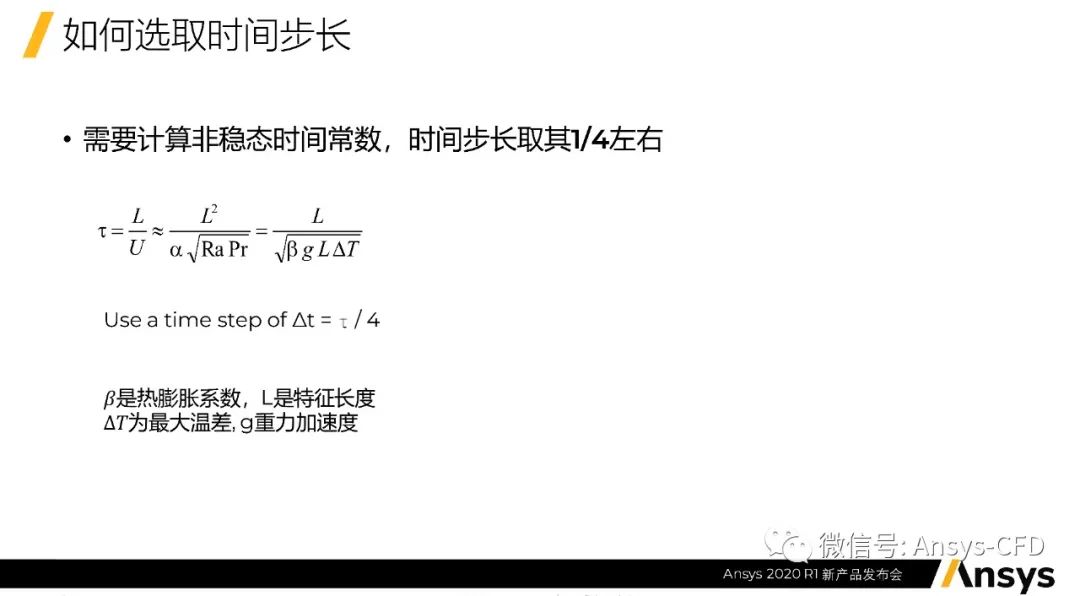

•需要计算非稳态时间常数，时间步长取其1/4左右

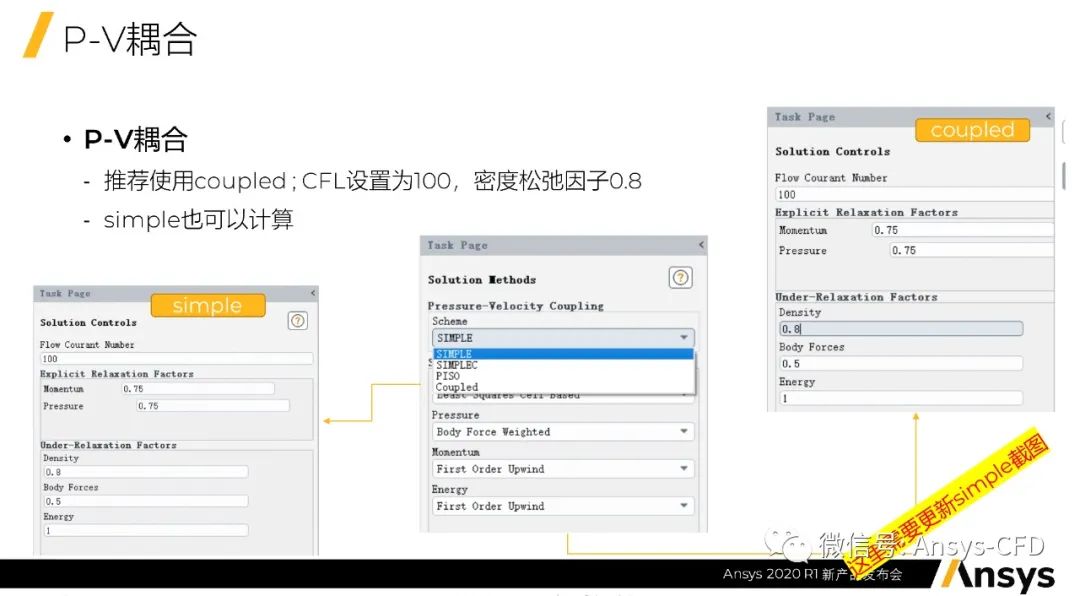

•P-V耦合

    ‐推荐使用coupled; CFL设置为100，密度松弛因子0.8

    ‐simple也可以计算

•初始时使用一阶算法，稳定后切换到二阶

•Bodyforce 松弛因子不宜大于0.5

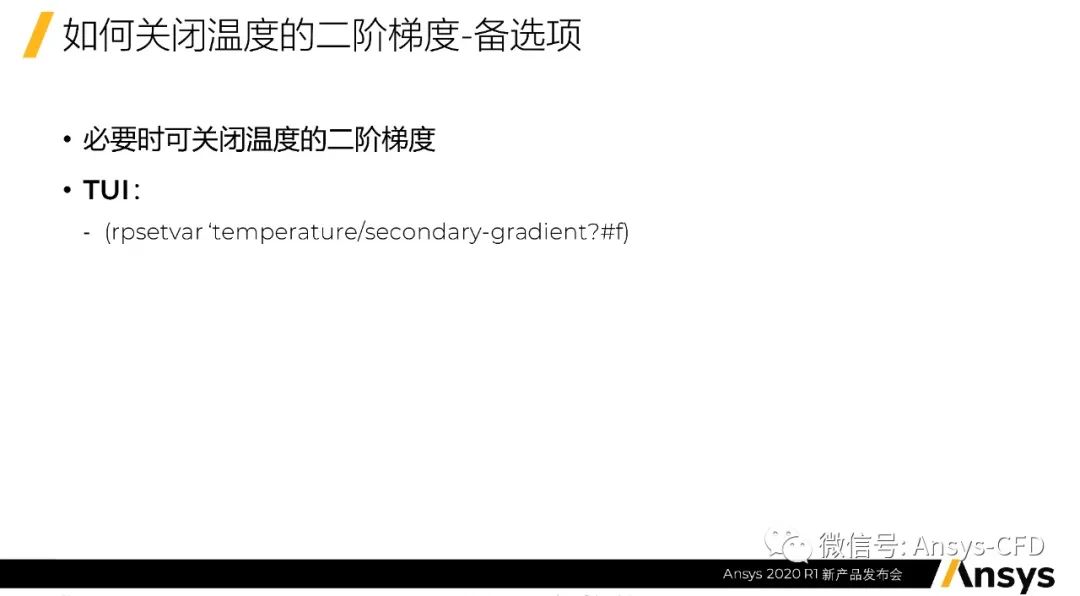

•必要时可关闭温度的二阶梯度

以下是对上述点具体实现的描述：

• 在WTM中可实现对长宽比生成的控制

• 打开重力

• 物性密度操作

• 压力离散格式

• 时间步长计算

• PV耦合

• 关闭温度二阶梯度
