SpaceClaim AddIn 入门教程

•目的

‐ANSYS官方没有提供系统的入门级SCDM AddIn编写、编译教程（Building Sample Add-Ins 手册仅向用户解释了如何使用SCDM AddInn）

‐通过一个案例向读者完整介绍AddIn代码编写、编译、使用的完整过程

‐实现更复杂的功能需要查阅SCDM自带的API手册 •学习完本教程，读者理论上可以完整了解AddIn的基础知识，需要编制AddIn时，直接查阅API手册即可

•SCDM AddIn和其IronPython Scripting、ACT有明显的不同，请注意区别。本材料仅介绍AddIn的基本知识和使用

‐add-in是使用SCDM API的DLL，在充分熟悉API的基础上，可以开发出与SCDM标准功能等同的功能

•本材料在编制时，引用内容来源于如下的ANSYS官方材料：

‐Developers Guide：对API进行大致的介绍，是学习API的起点

‐Building Sample Add-Ins ：如何对已有AddIn代码进行编译、调试 ‐Style Guide：针对add-ins的用户界面风格介绍 ‐SpaceClaim_API.chm：SCDM API手册

•案例

‐案例由编者参考SpaceClaim_API.chm自制，仅用于SCDM AddIn教学使用

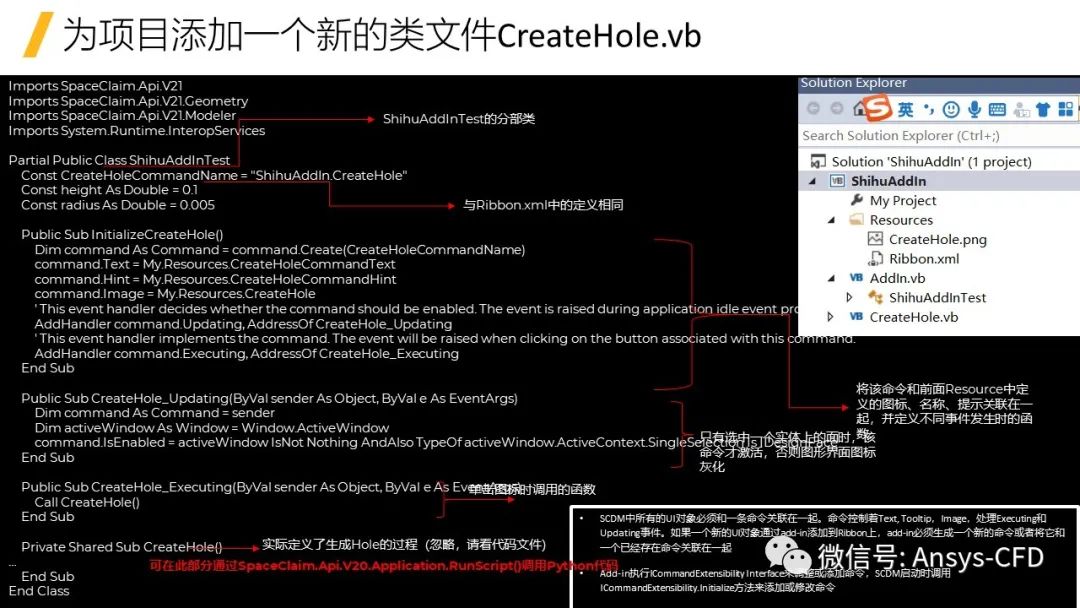

‐相关代码采用VB语言 •实际上，C#、F#、C++等运行于.Net平台上的高级语言皆可使用，请读者自行查阅手册

•SpaceClaim 2021R2

•Visual Studio Express 2013

•Notepad++或其它文本编辑器（可选）
