【仿真技巧】fluent如何快速判断两个算例设计差异

内容纲要

点击蓝字|关注我们

01

问题说明

•不少客户反馈遇到算例发散问题,和之前的设置完全一样,网格质量没问题,边界条件也没问题,想知道为什么相同的设置有的可以计算的很好,但有的就很快发散?


•首先要判断的是,算例到底是不是如所说的设置完全一致。打开算例,去一一人肉对比设置选项异同是低效甚至不实际的方法,最好是将所有设置输出,用软件进行一一对比。

02

方法一:输出.sum文件后逐行

.sum文件包含了fluent算例中绝大多数设置信息,如物理模型、材料物性、计算域设置、边界条件、监测信息和求解器等信息,而且是以非常规格的格式进行排列,是进行软件对比分析的基础。


fluent中输出.sum文件方法有两种:TUI和GUI两种方法。


TUI:在console中输入以下命令

report/summary yes case1.sum

其中case1.sum为输出的文件名,如下图

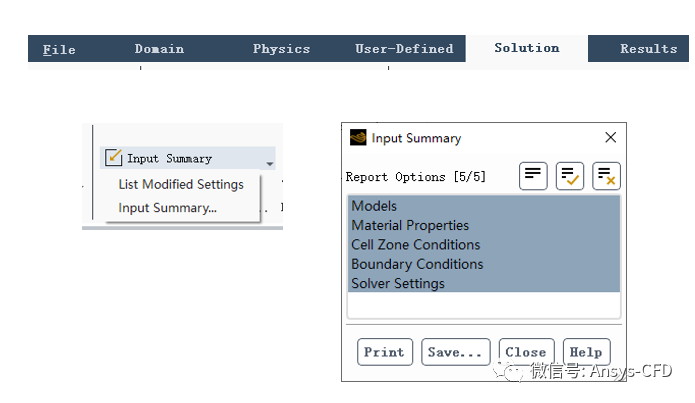

GUI:在Ribbon-Solution-Input Summary下拉找到 Input Summary,然后在弹出的对话框中选择相应信息,save为.sum文件即可,如下图

03

逐行对比

使用工具对两个算例的.sum文件进行逐行对比,以检查一致性。

在此推荐使用开源的textdiff软件,官网地址为:http://www.angusj.com/delphi/textdiff.html

具体对比操作如下图:绿色为相同项,红色为不同项。

04

方法二:fluent simulation reports

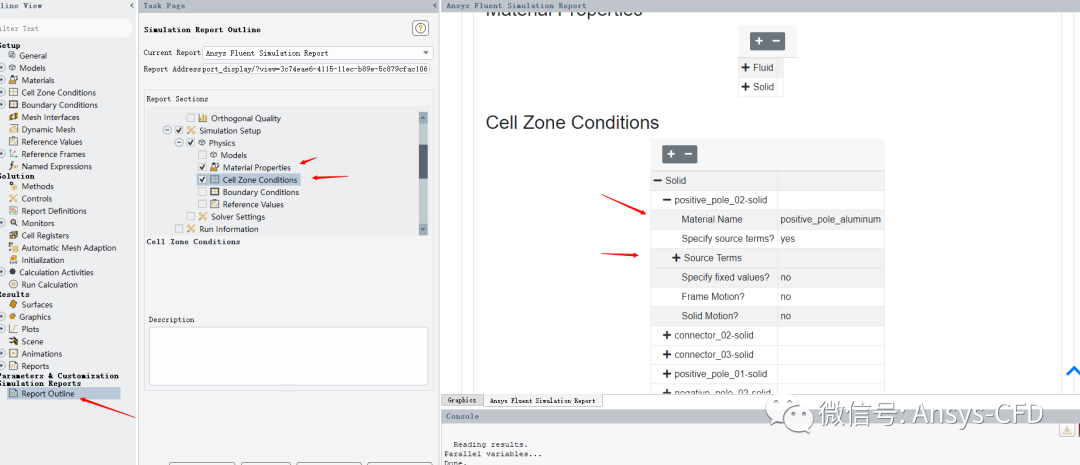

近几个版本,fluent新增了simulation reports功能,能够以网页或者PDF的形式将算例相关设置、后处理等信息进行呈现,也可以在一定程度上方便用户进行算例间对比。
