本案例演示利用TurboGrid划分轴流透平网格。ANSYS TurboGrid是一款专业的用于旋转机械网格划分软件，其针对旋转机械特殊结构进行优化，能产生高质量的六面体网格。

本案例要划分的透平机械几何如下图所示。

包含叶片数量83个，旋转轴沿Z方向。

1

启动TurboGrid

TurboGrid可以通过Workbench以模块方式运行，也可以在开始菜单中通过快捷方式启动运行。

• 双击A2单元格启动TurboGrid

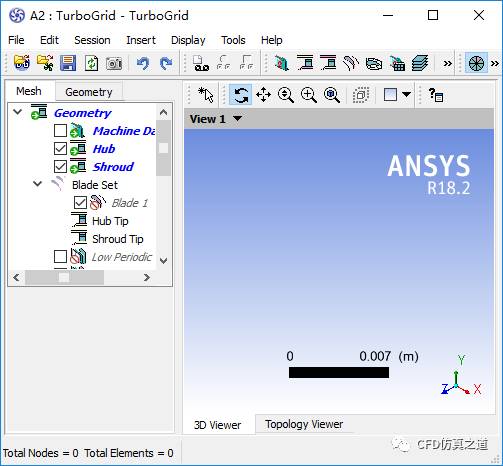

软件界面如下图所示。

TurboGrid操作界面与CFX及CFD-Post很类似。

本案例几何包含四个文件：

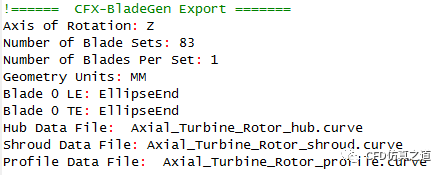

• Axial_Turbine_Rotor.inf：此文件中包含了几何配置信息，如下图所示。

• Axial_Turbine_Rotor_hub.curve

• Axial_Turbine_Rotor_shroud.curve

• Axial_Turbine_Rotor_profile.curve

2

导入几何

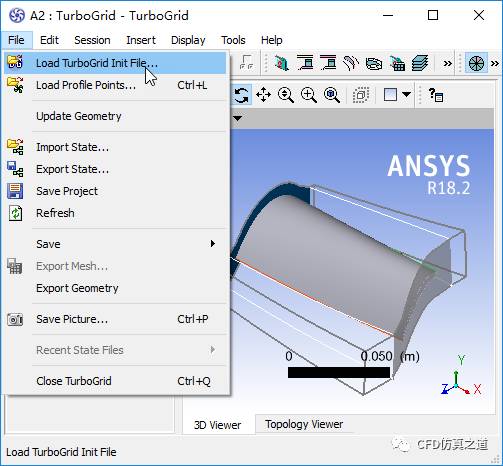

• 利用菜单File → Load TurboGrid Init File…打开文件选择对话框，选择文件Axial_Turbine_Rotor.inf

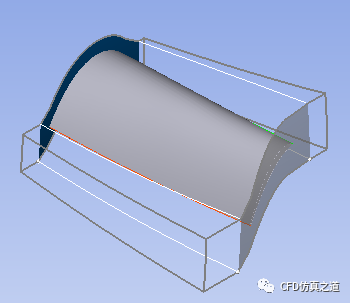

几何文件如下图所示。

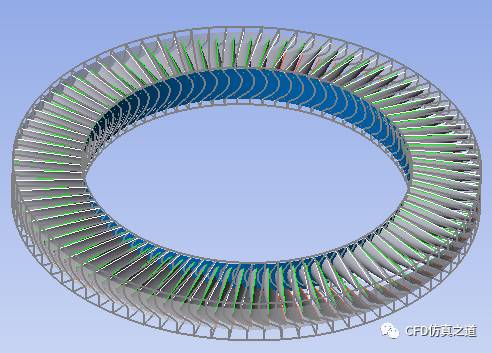

可以查看完整几何，如下图所示。

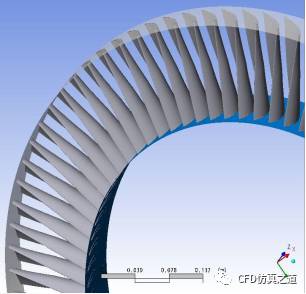

其中蓝色面为hub面，灰色面为shround面，绿色线为leading边，红色线为trailing边

可以点击模型树节点，查看几何信息是否正确。

3

拓扑选择

• 双击模型树节点Topology Set

• 采用默认设置，点击Apply按钮确认

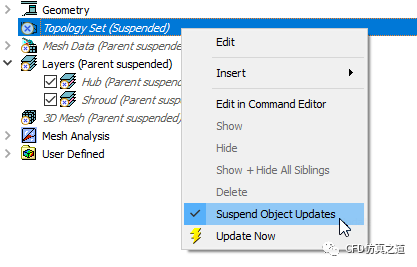

• 右键选择模型树节点Topology Set，选择弹出菜单项Suspend Object Updates

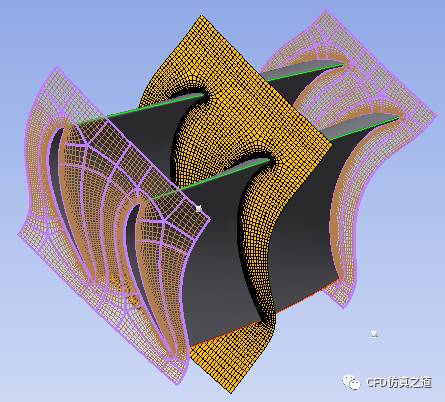

生成的网格拓扑如下图所示。

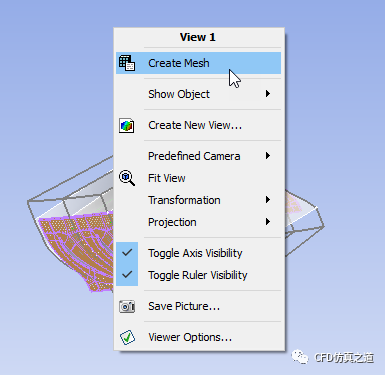

• 在图形窗口空白处点击鼠标右键，选择菜单Create Mesh生成网格

4

检查网格

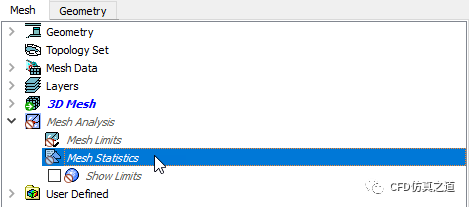

• 展开节点Mesh Analysis，双击节点Mesh Statistics

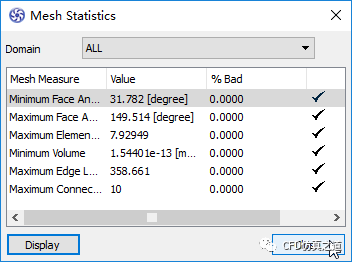

• 在弹出的网格统计对话框中会显示网格质量统计数据，如下图所示

本案例未设置任何参数，自动生成的网格，质量一级棒，全部达到要求。

若质量不达标，则需要进行参数修改。

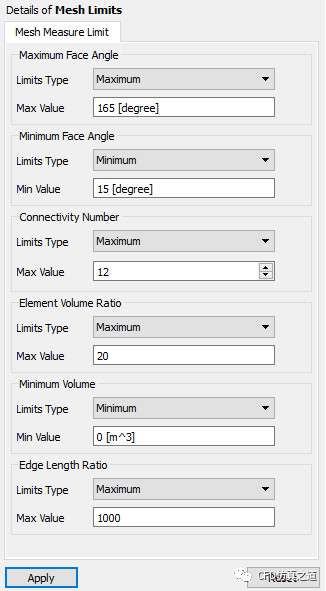

这里的网格质量指标是人为设定的，双击模型树节点Mesh Limits可查看网格参数设定。

5

输出网格

• 选择菜单File → Save mesh弹出文件保存对话框

可输出gtm格式文件，在CFX中打开。也可以输出cgns格式文件。
