【Fluent】风扇叶片仿真最佳实践-fluent

点击蓝字|关注我们

01

内容概述

•风扇叶片仿真工作流程

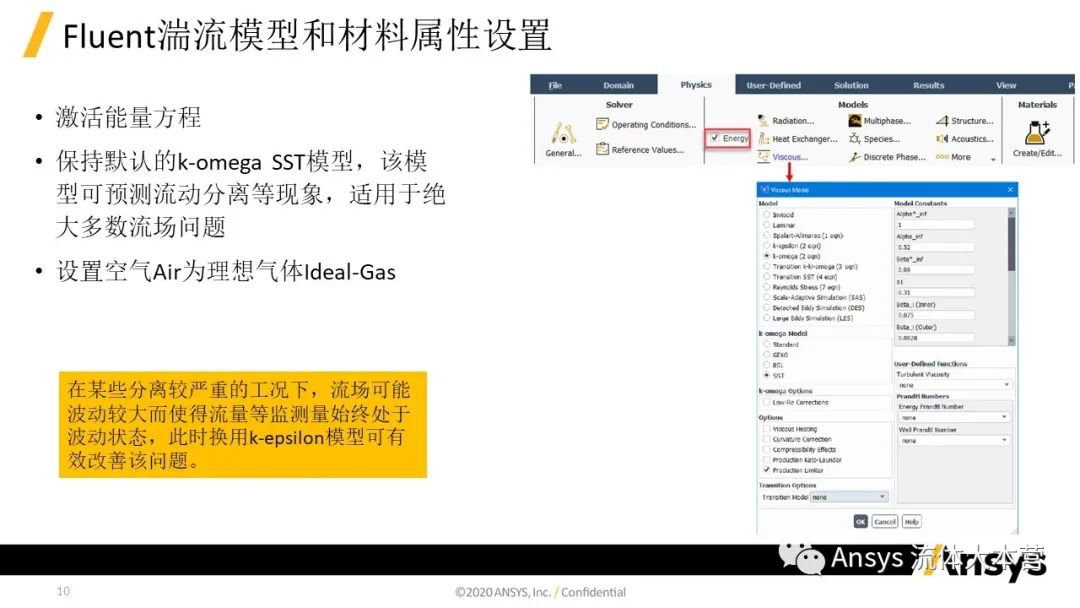

    ‐物理模型设置

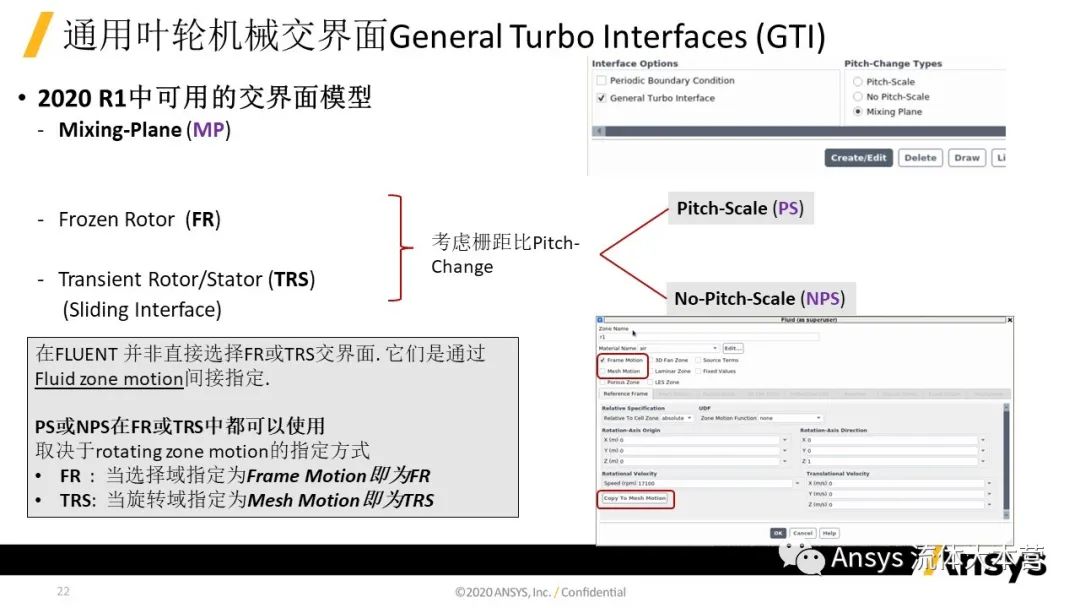

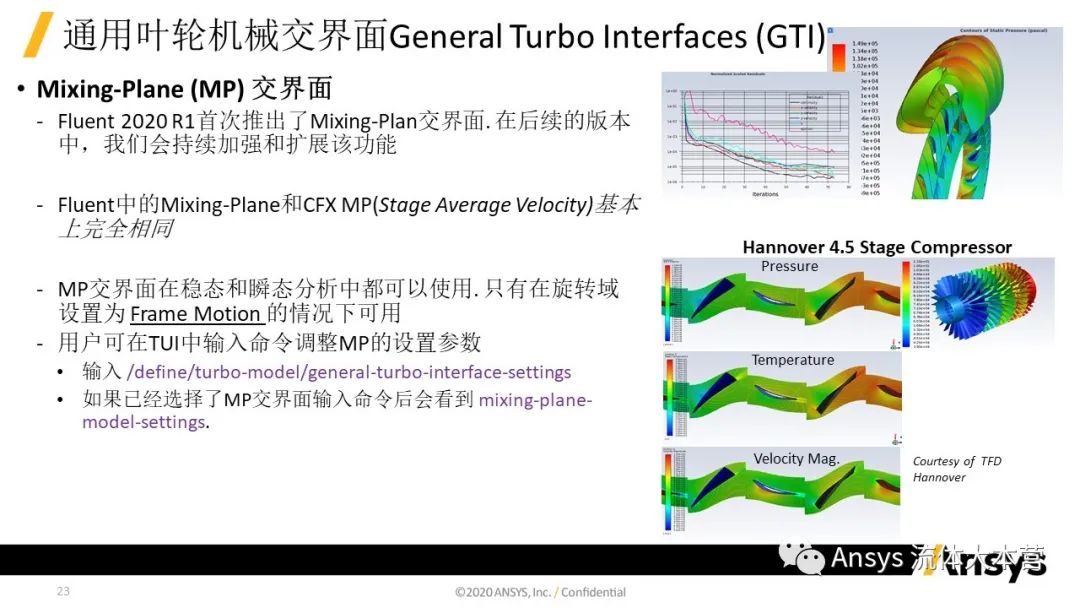

    ‐交界面设置

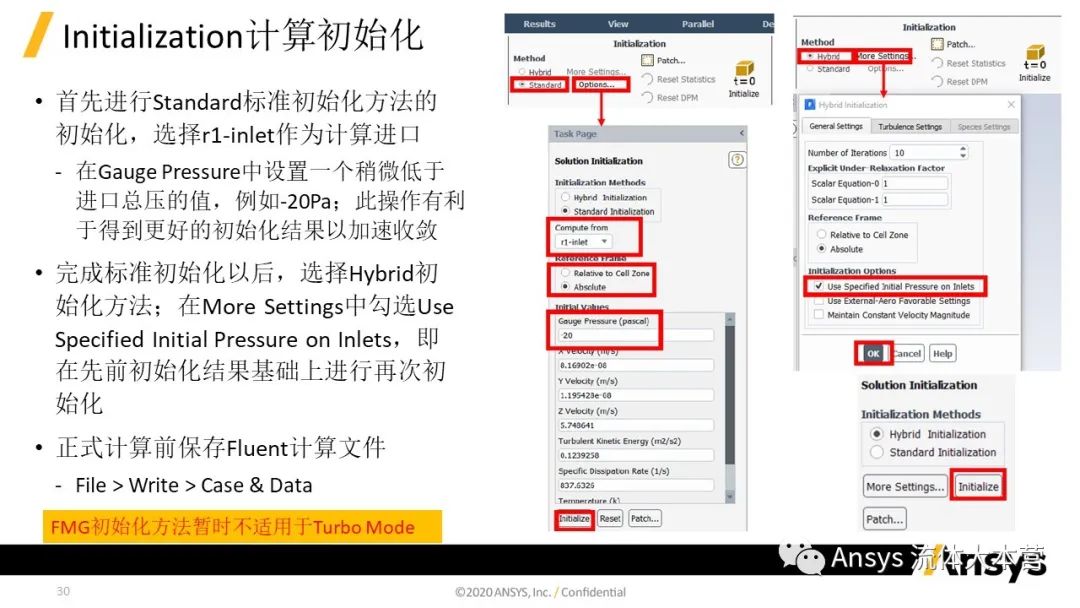

    ‐求解设置

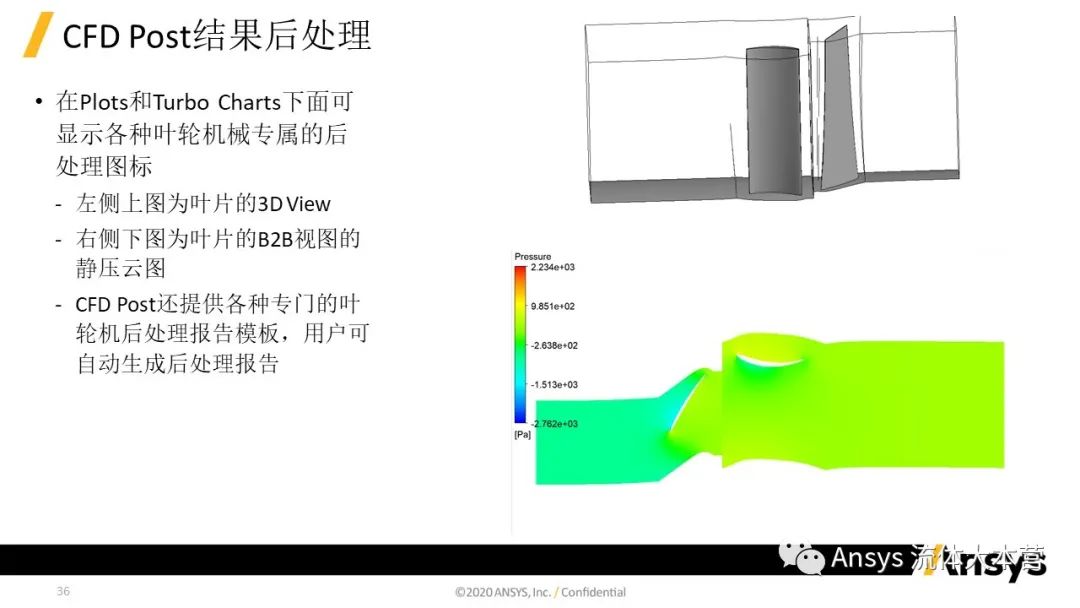

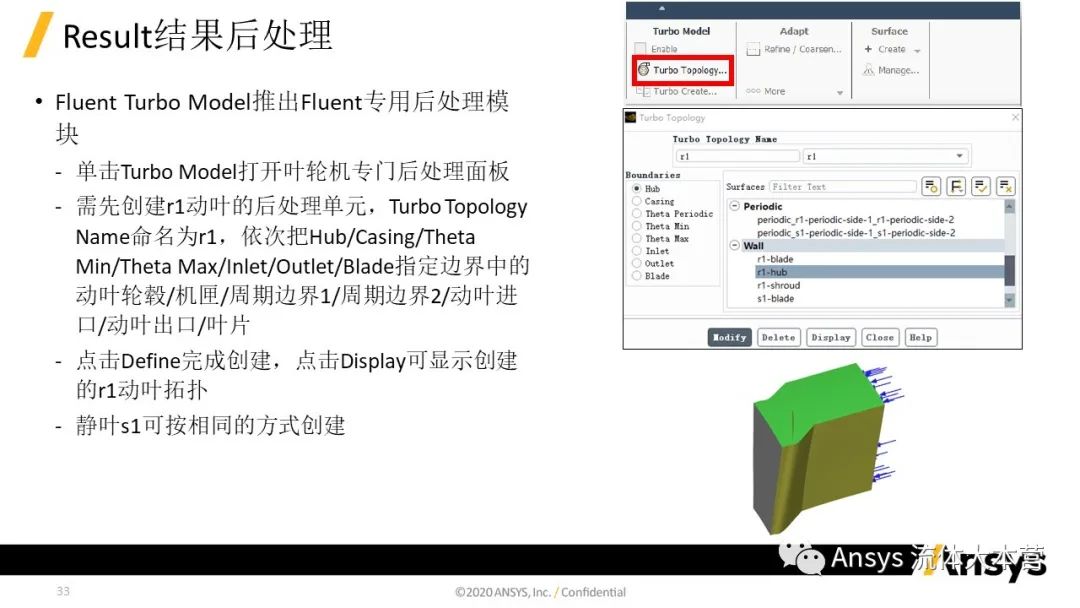

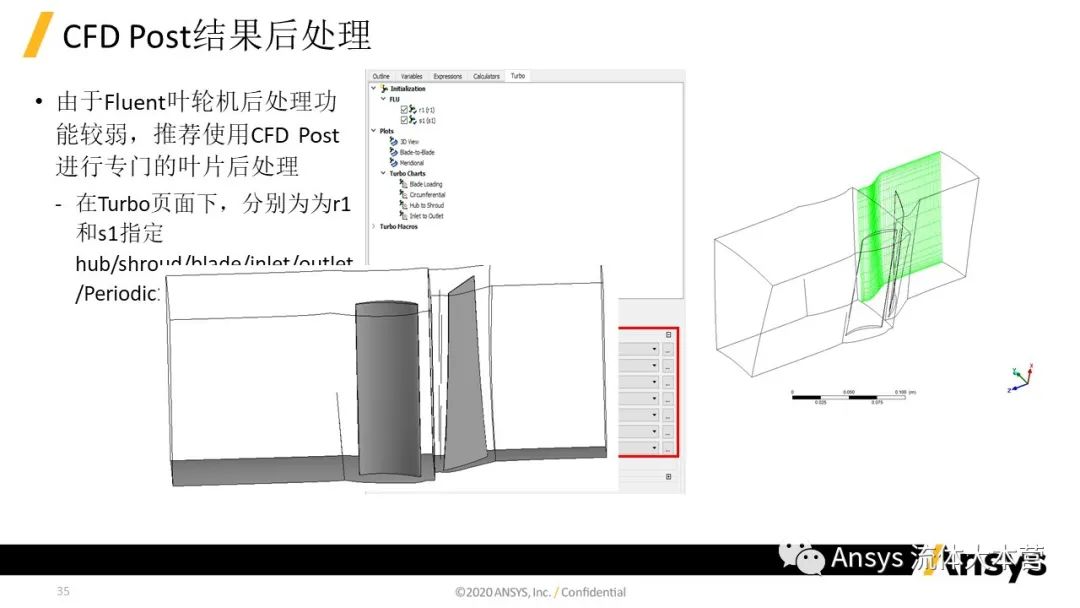

    ‐结果后处理

本教程针对Ansys 2021R2及以上版本

今后,Ansys会逐渐将CFX的旋转机械功能向Fluent中进行迁移,Fluent关于旋转机械的功能也将会愈发丰富和成熟。

02

案例说明及边界条件

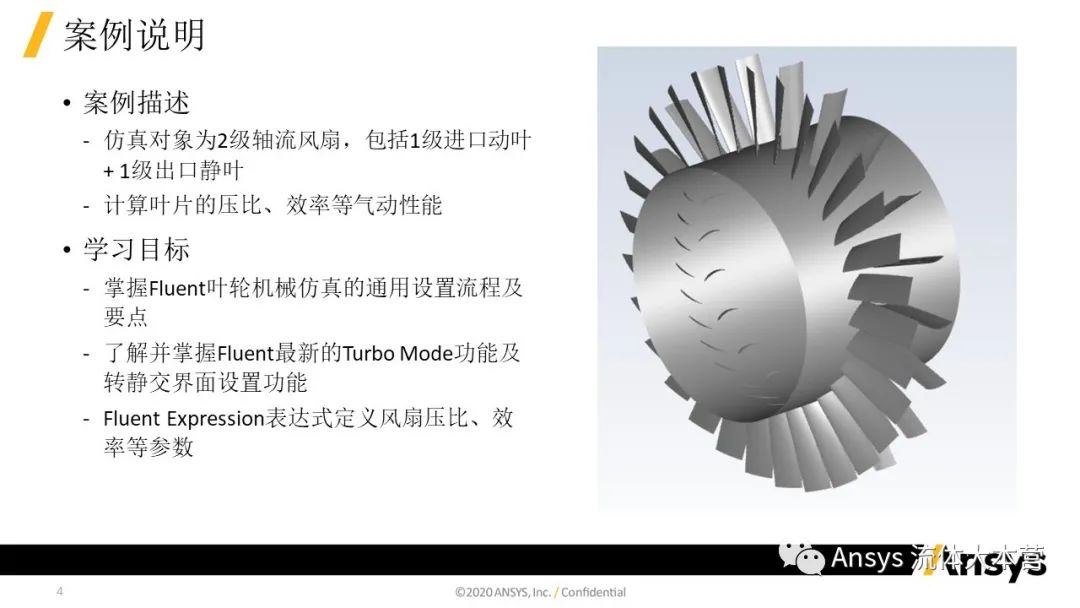

•案例描述

    ‐仿真对象为2级轴流风扇,包括1级进口动叶 + 1级出口静叶

    ‐计算叶片的压比、效率等气动性能

•学习目标

    ‐掌握Fluent叶轮机械仿真的通用设置流程及要点

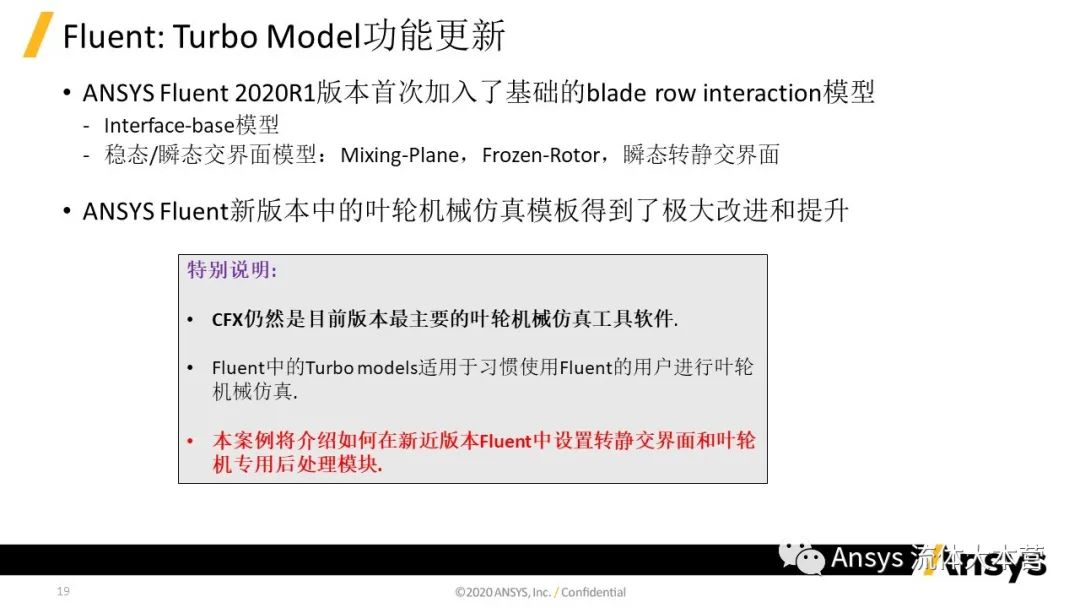

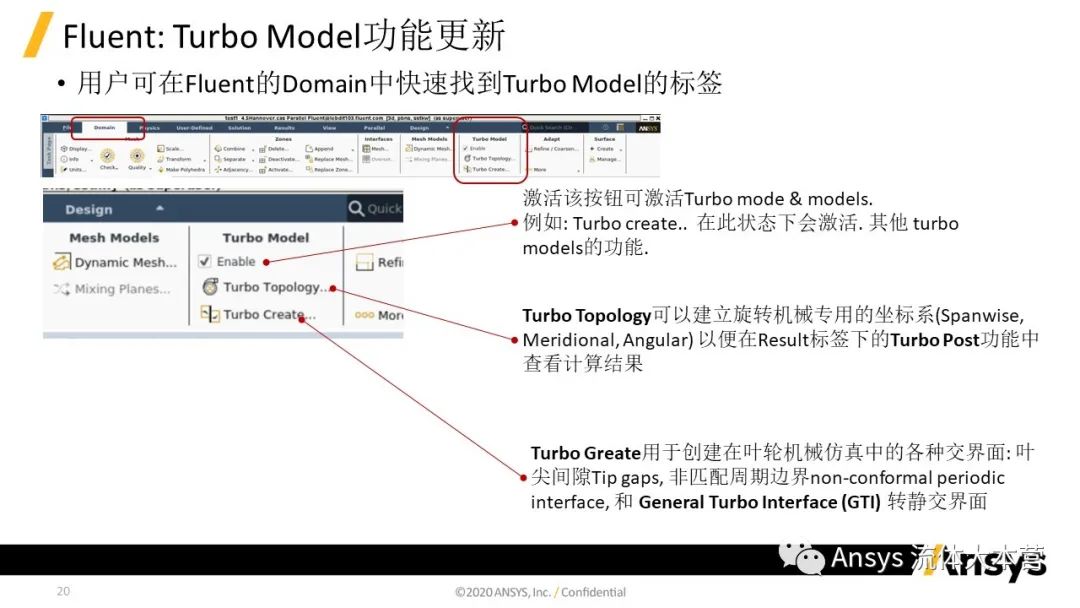

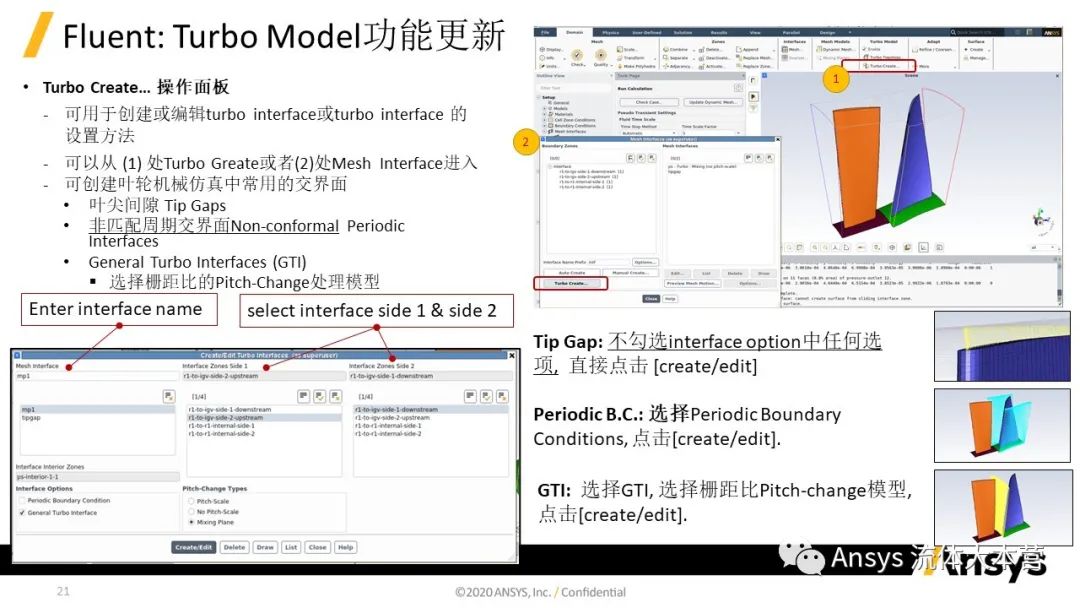

    ‐了解并掌握Fluent最新的Turbo Mode功能及转静交界面设置功能

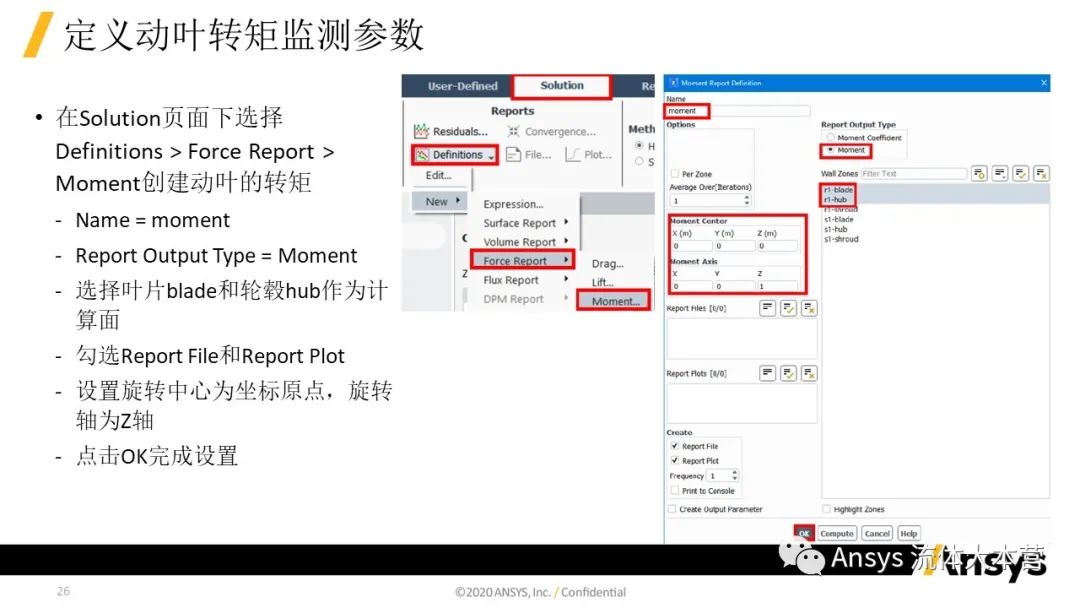

    ‐Fluent Expression表达式定义风扇压比、效率等参数

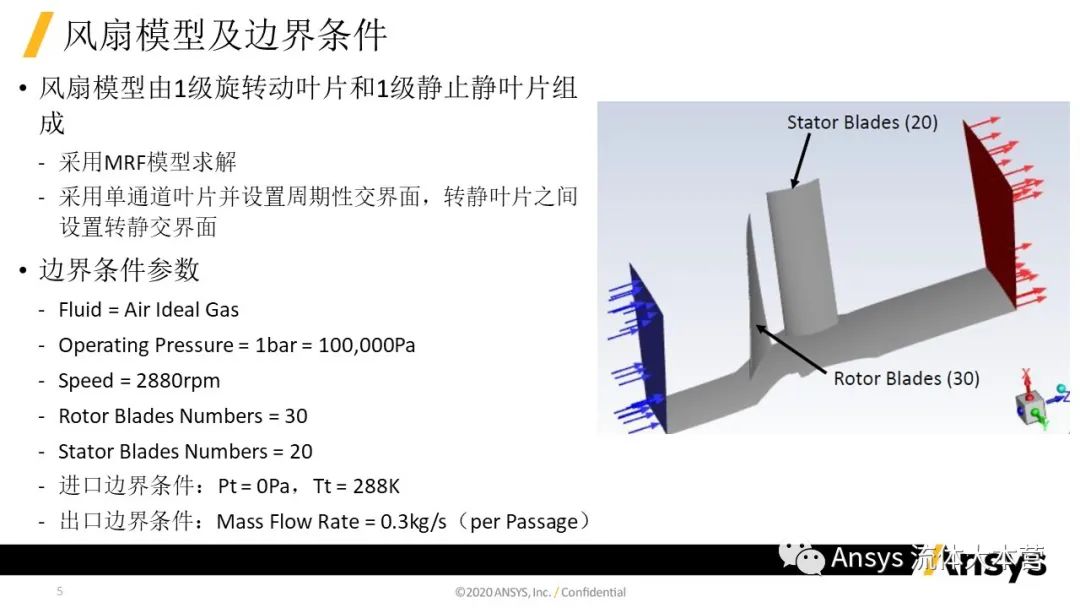

•风扇模型由1级旋转动叶片和1级静止静叶片组成

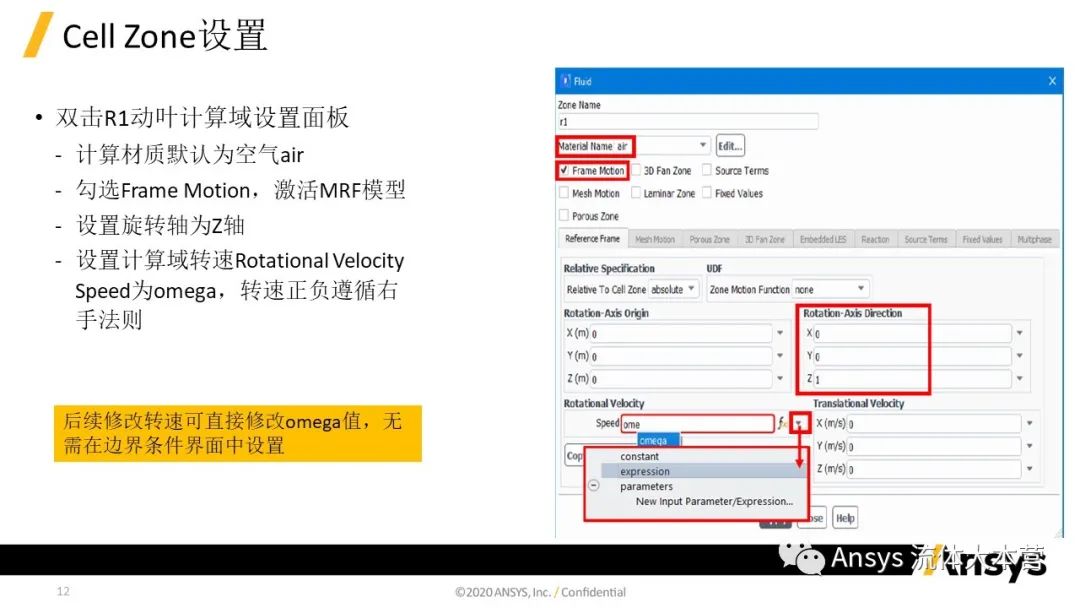

    ‐采用MRF模型求解

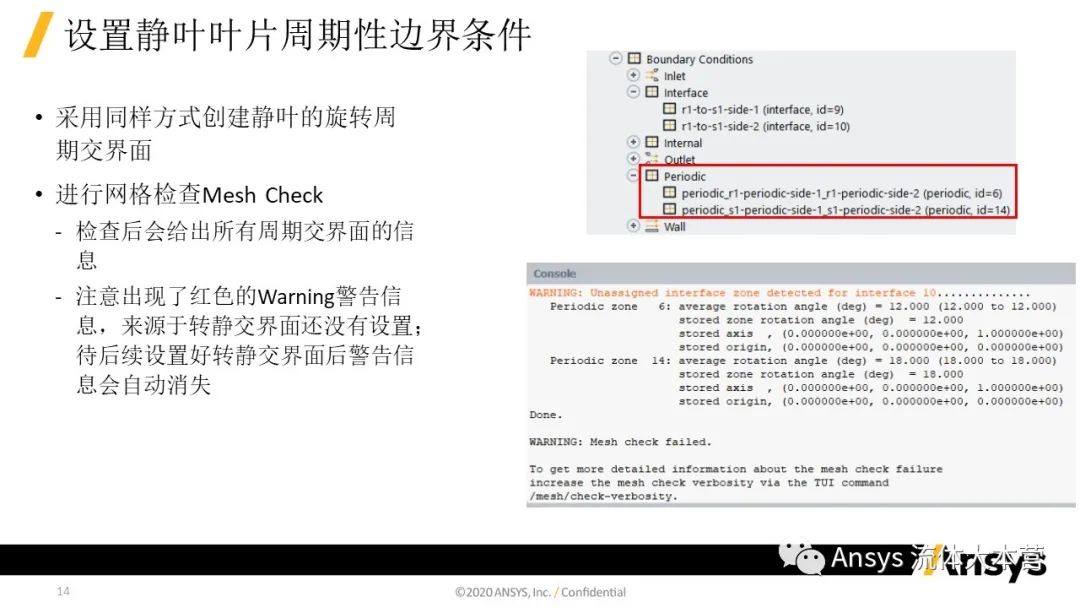

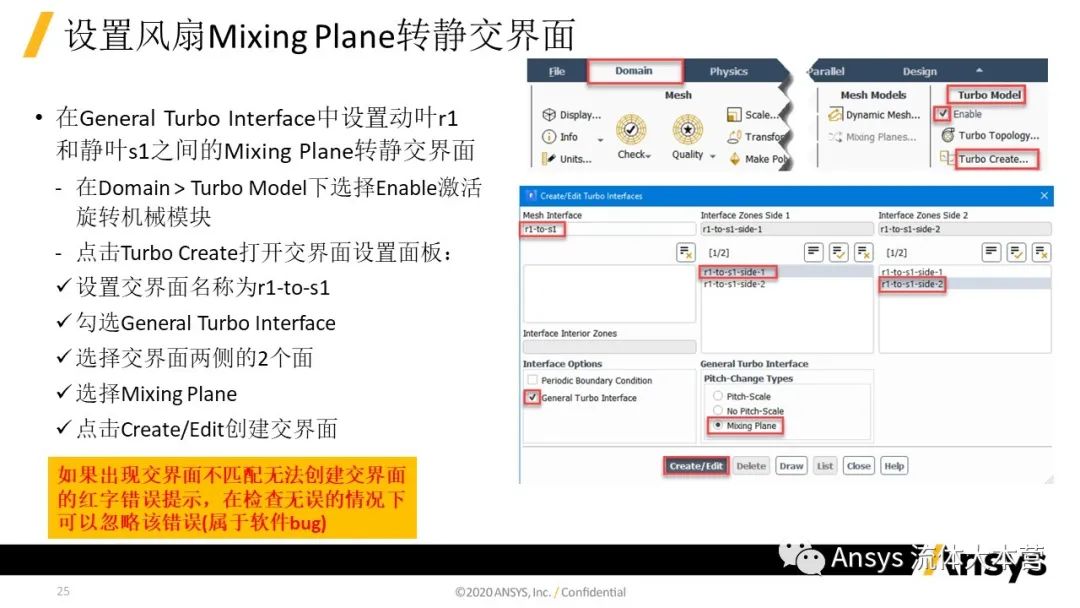

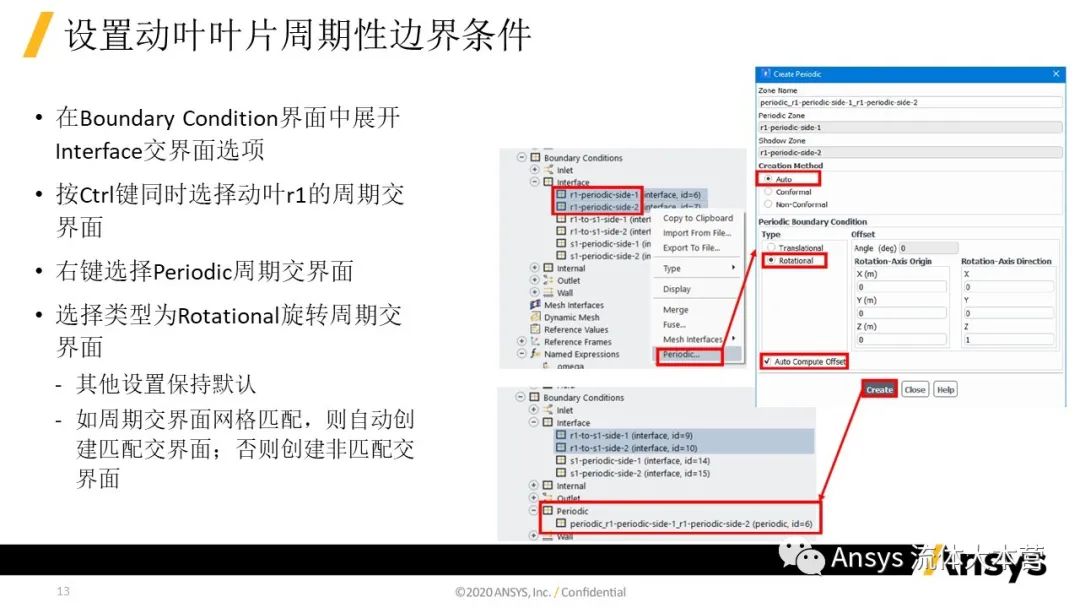

    ‐采用单通道叶片并设置周期性交界面,转静叶片之间设置转静交界面

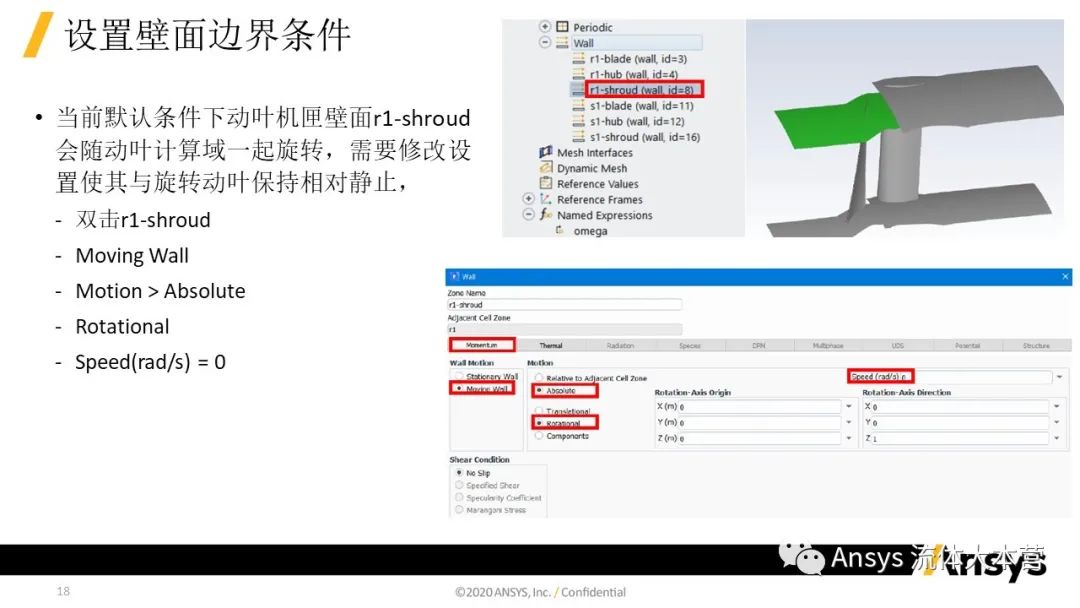

•边界条件参数

    ‐Fluid = Air Ideal Gas

    ‐Operating Pressure= 100,000Pa

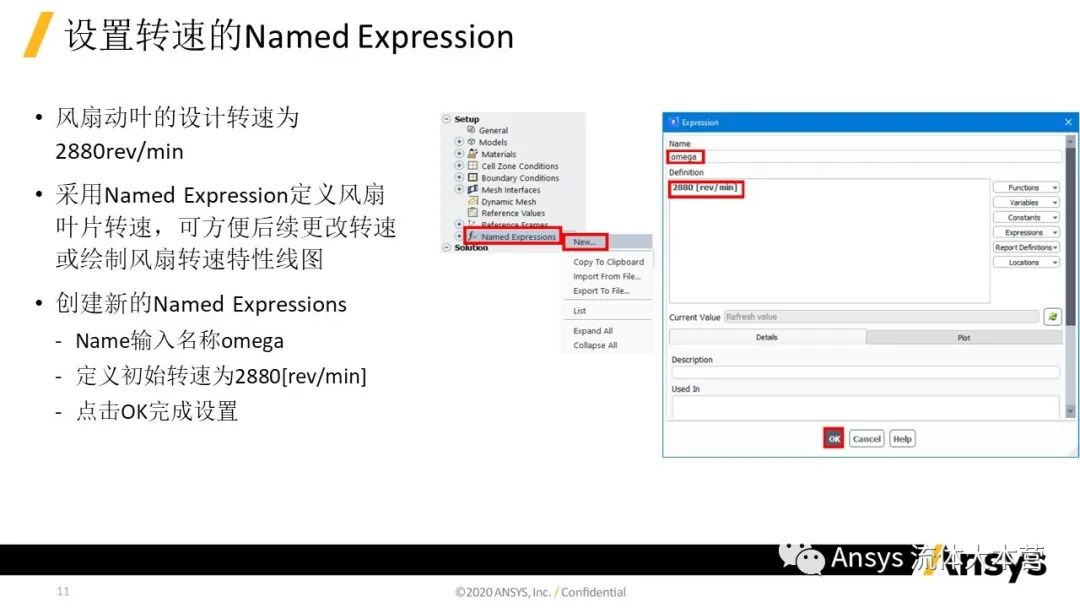

    ‐Speed = 2880rpm

    ‐Rotor Blades Numbers = 30

    ‐Stator Blades Numbers = 20

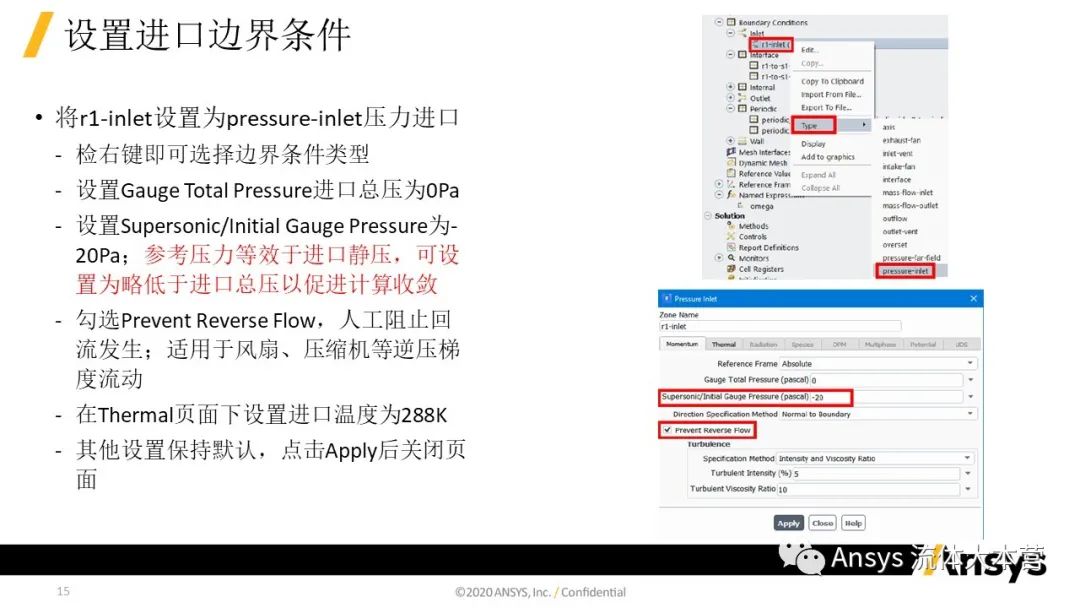

    ‐进口边界条件:Pt = 0Pa,Tt = 288K

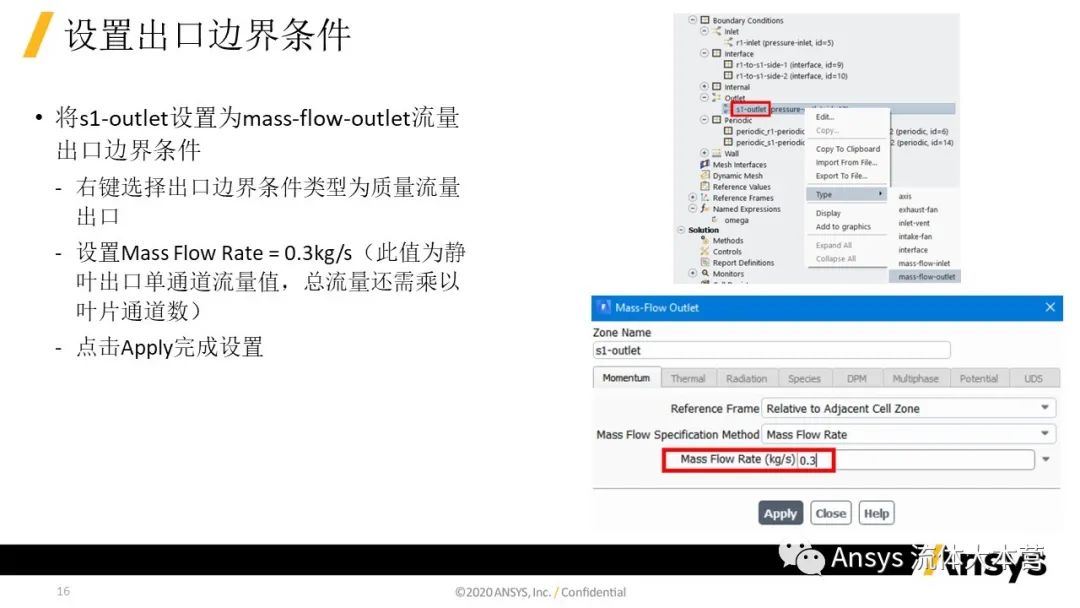

    ‐出口边界条件:

    Mass Flow Rate = 0.3kg/s(per Passage)

03

具体过程


本篇文章来源于微信公众号: Ansys 流体大本营
