说明

有客户咨询，在Fluent中如何基于某一计算结果来实现软件的停止计算。比如，在元件温度达到某一值时让Fluent自动停止计算。

此类问题可以在Fluent里先把某元件温度进行监测，然后用表达式获取该监测温度，最后在Execute Commands里使用pick命令获取表达式的值作为终止判据。

举例实现

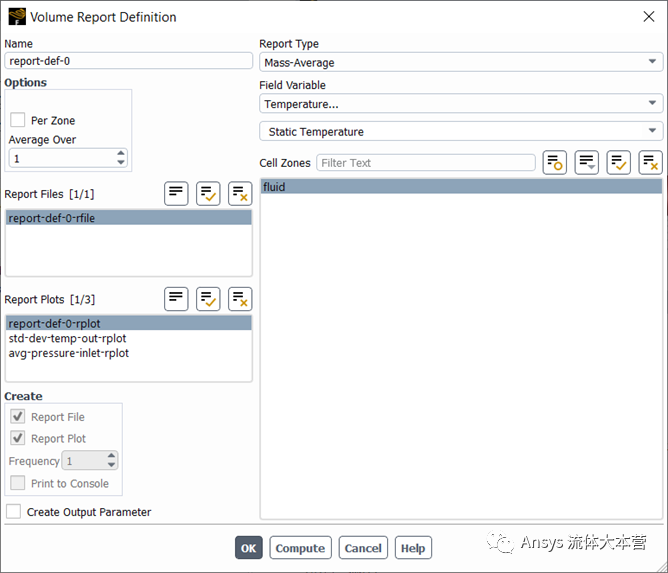

step1 监测某元件温度，如下图所示

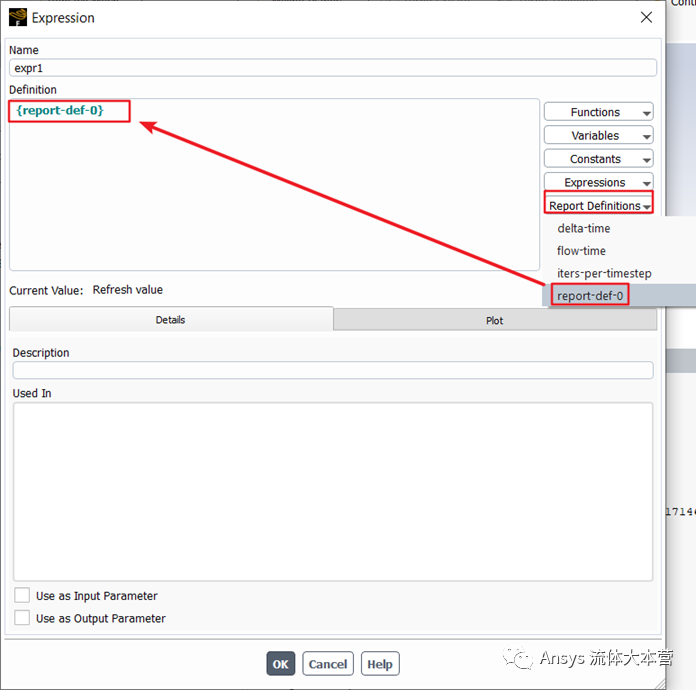

step2 定义表达式获取监测曲线的值

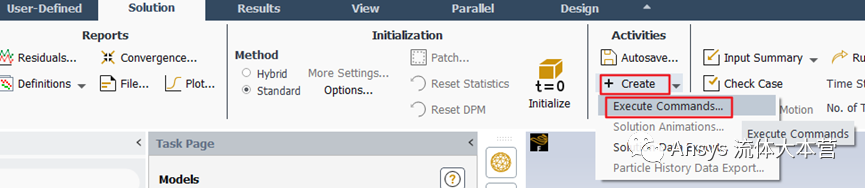

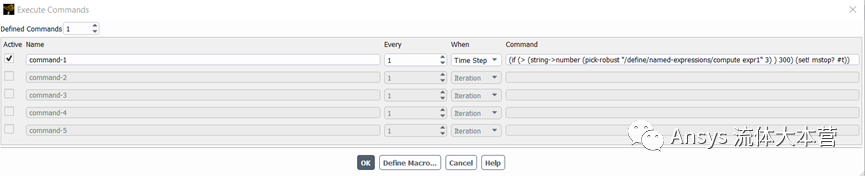

step3 定义Execute Commands并填写相应命令

上述命令如下：(if (> (string->number (pick-robust "/define/named-expressions/compute expr1" 3) ) 300) (set! mstop? #t))

相关语句解释说明

上述命令是说当名为“expr1”的表达式温度大于300K时，计算自动终止。其中，“3”是pick命令从命令“/define/named-expressions/compute expr1”中提取正确字符串所必需的。

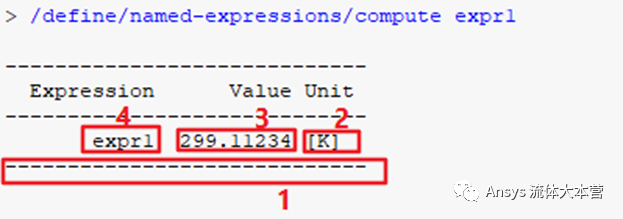

默认情况下，pick命令返回输出字符串的最后一个字符串。因此，“3”表示提取输出字符串倒数第3个位置的字符串。例如，在console窗口输入如下命令后，输出的字符串如下图所示

如果在console窗口输入

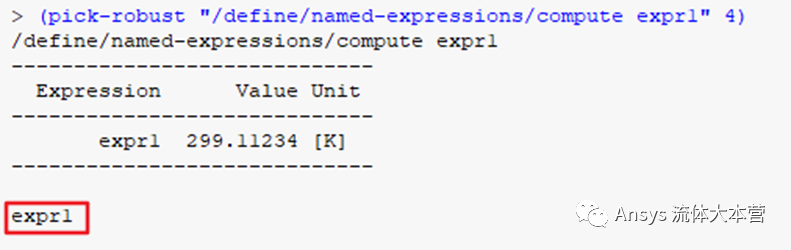

(pick-robust "/define/named-expressions/compute expr1" 4)

则返回expr1字符串，如下图红框所示
