【旋转机械】02：轴流透平

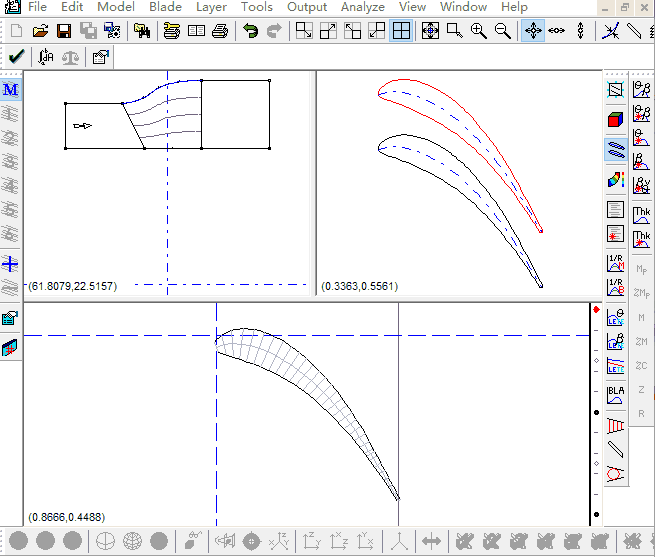

本案例演示利用BladeGen建立轴流透平几何模型。

主要内容包括：

• 输入初始叶片设置

• 在子午面视图中，修改hub及shroud曲线及入口位置

• 定义前缘与后缘曲线类型

• 输出几何模型至TurboGrid

1

启动BladeGen

• 启动Workbench

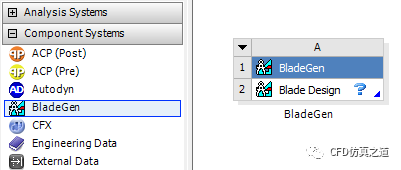

• 拖拽BladeGen模块至工程窗口中

• 双击A2单元格进入BladeGen

2

新建模型

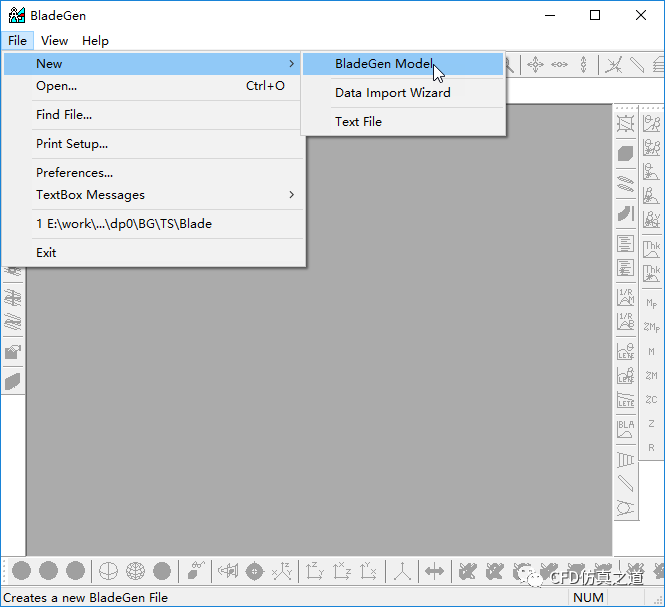

• 选择菜单File → New → BladeGen Model

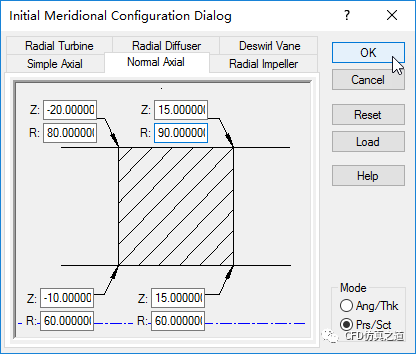

• 在弹出的对话框中，选择Normal Axial，并按如下图所示设置参数，点击OK按钮输入参数

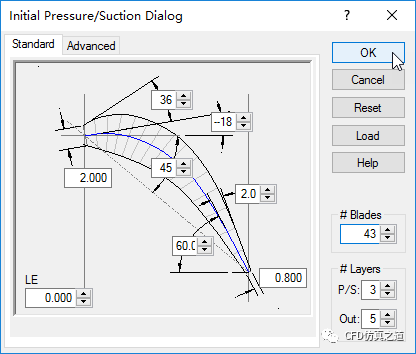

• 在弹出的对话框中，输入如下参数，点击OK按钮确认参数输入

3

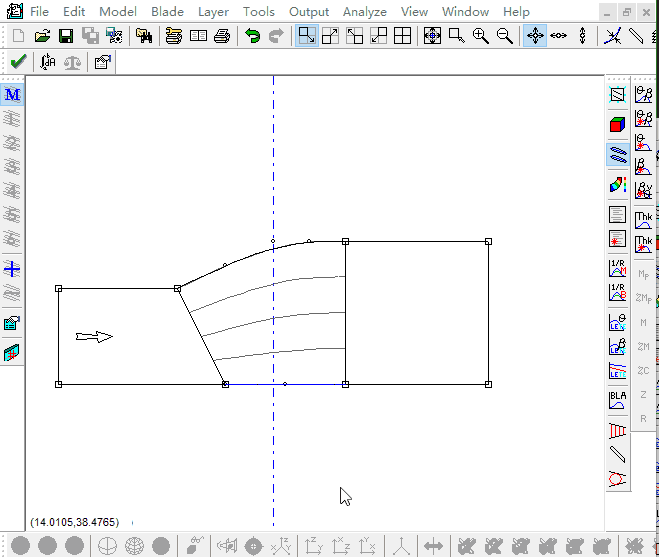

调整入口位置

• 最大化左上角子午面视图

• 双击shround inlet点，指定其Horizontal及Vertical值分别为-45及80

• 双击hub inlet点，指定其Horizontal及Vertical值分别为-45及60

4

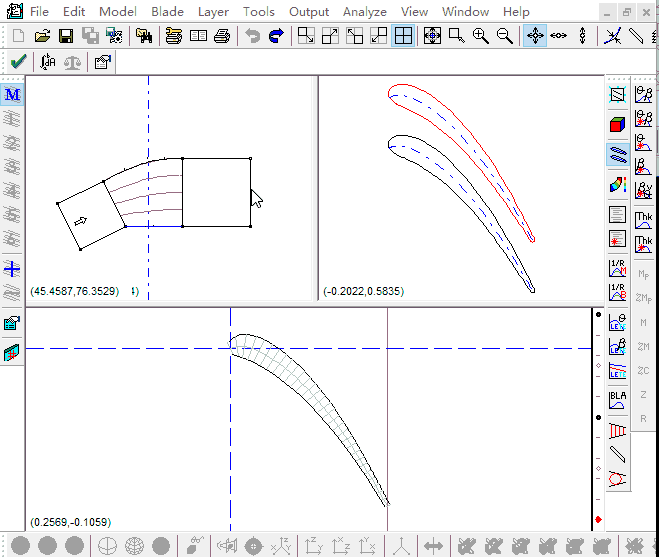

调整叶片曲线

• 选择叶片型线，点击鼠标右键，选择弹出菜单Covert Points → Spline Curve Points

• 在弹出的对话框中，设置Points为5

• 拖拽型线上的I点，控制型线形状，如下图所示进行操作

5

修改前缘后缘类型

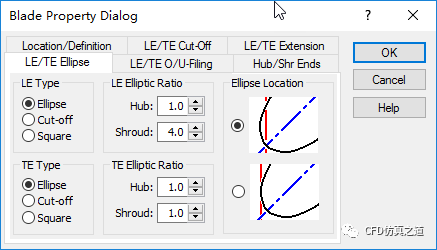

• 选择菜单项Blade → Properties弹出Blade Property Dialog对话框

• 切换至LE/TE Ellipse标签页，按下图所示参数进行设置

• 点击OK按钮关闭对话框

6

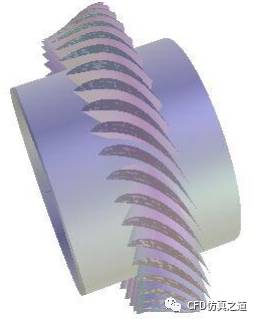

显示几何

• 以3D View方式显示完整几何

7

设置模型属性

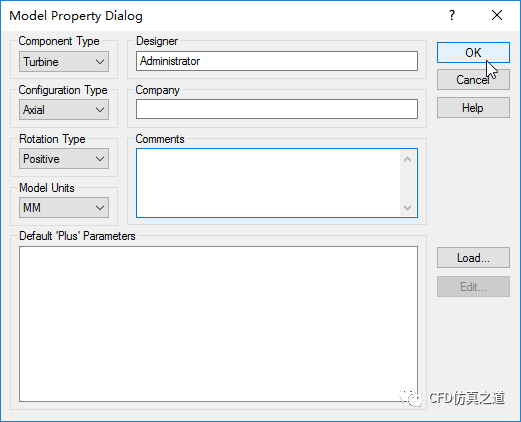

• 选择菜单Model → Properties，弹出设置对话框

• 设置Component Type为Turbine

• 设置Configuration Type为Axial

• 设置Rotation Type为Positive

• 设置Model Units为MM

• 点击OK按钮确认设置

8

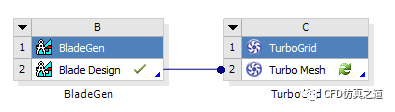

添加几何至TurboGrid

• 关闭BladeGen返回至Workbench，拖拽TurboGrid模块至B2单元格上

【本案例完毕】
