基于TurboGrid的复杂叶尖间隙混合网格绘制

内容纲要

点击蓝字|关注我们

01

说明

ANSYS有完整的旋转机械解决方案,从概念设计到几何生成,再到网格划分,然后是计算求解后处理,最后是优化,分别对应有BladeModeler、TurboGrid、CFX/Fluent、CFDPost、Optislang等工具。

其中TurboGrid主要负责根据上游提供的几何模型和拓扑信息,快速生成旋转机械仿真所需要的结构化网格。然而,由于真实模型的复杂性,往往在两端位置有其它结构难以生成理解的结构化网格,用非结构化网格去描述此处复杂模型更为合适。

Ansys TurboGrid在2022R1版本更新了在复杂叶尖间隙混合网格绘制的功能,进一步拓展了Ansys旋转机械解决方案的使用性。

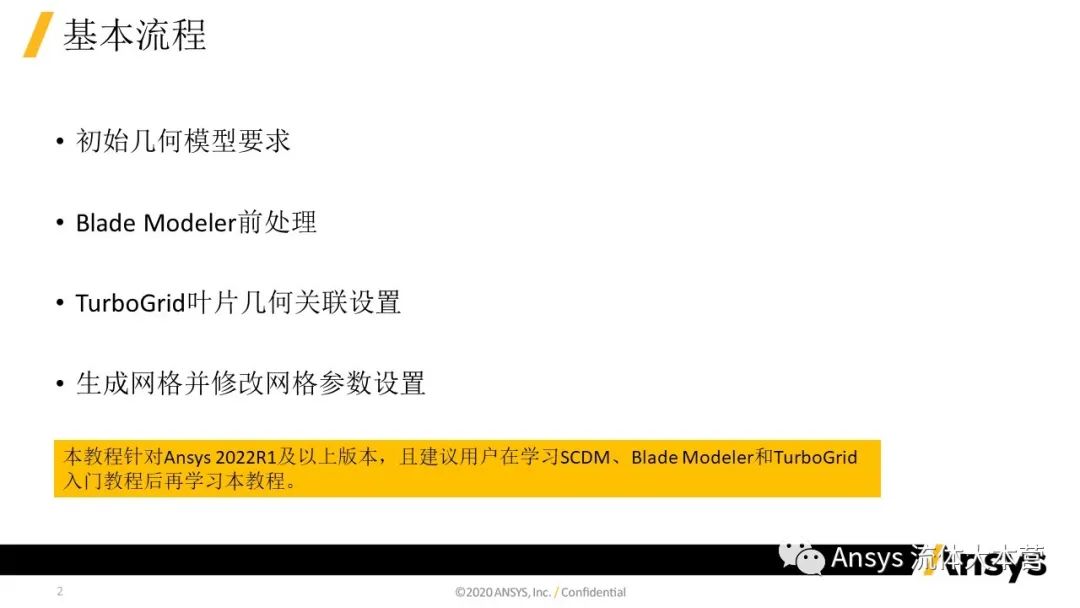

本文介绍逻辑如下:

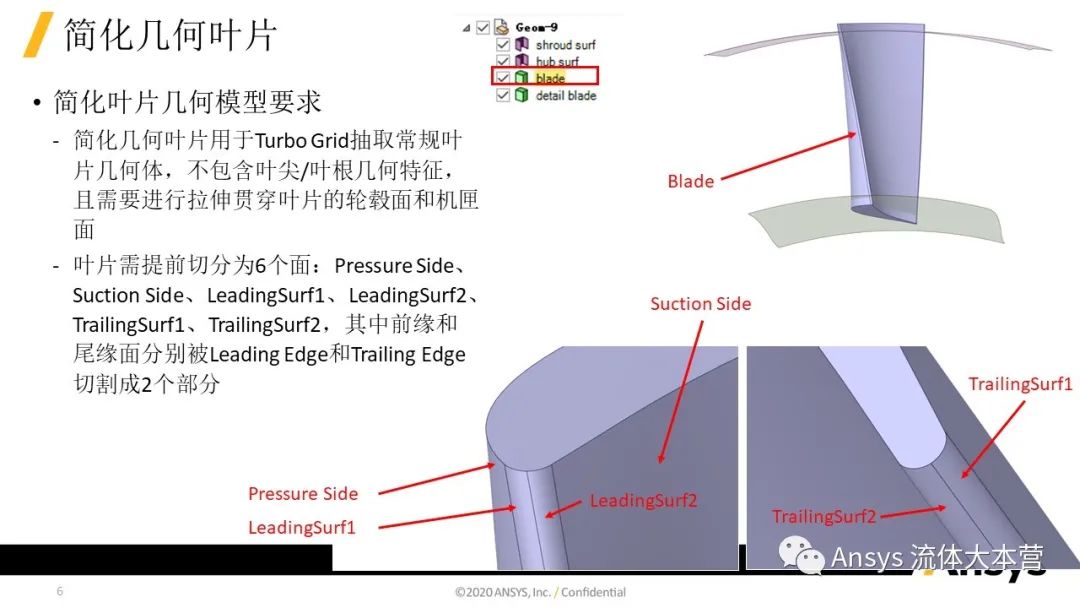

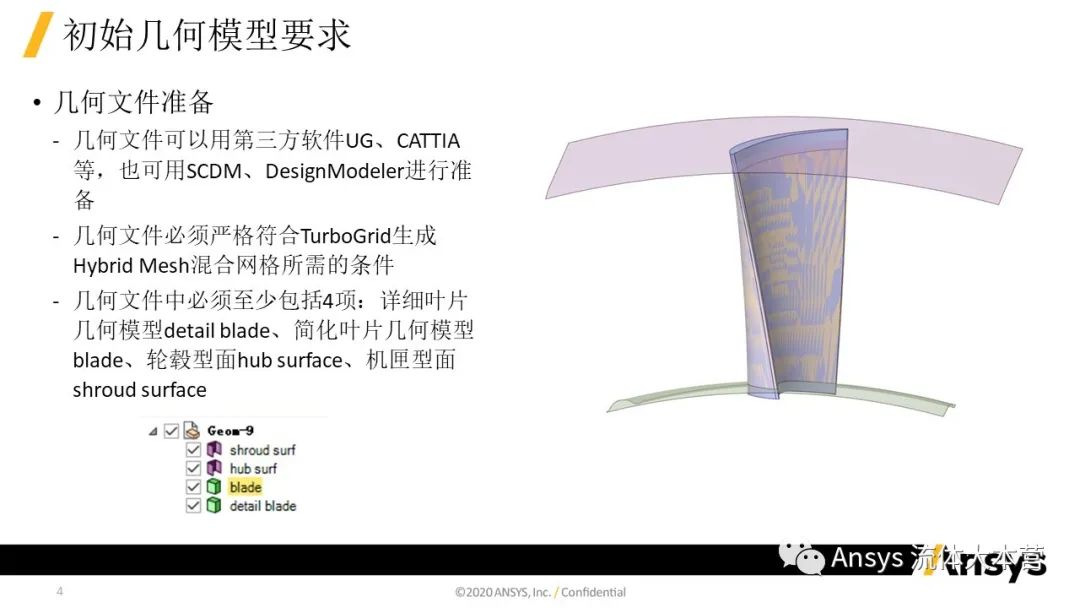

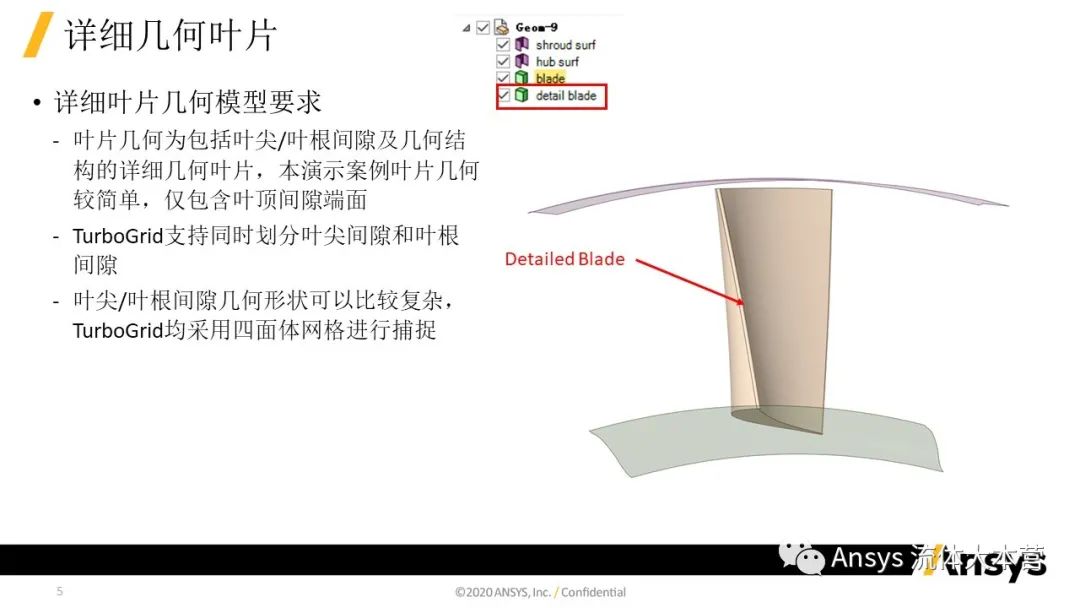

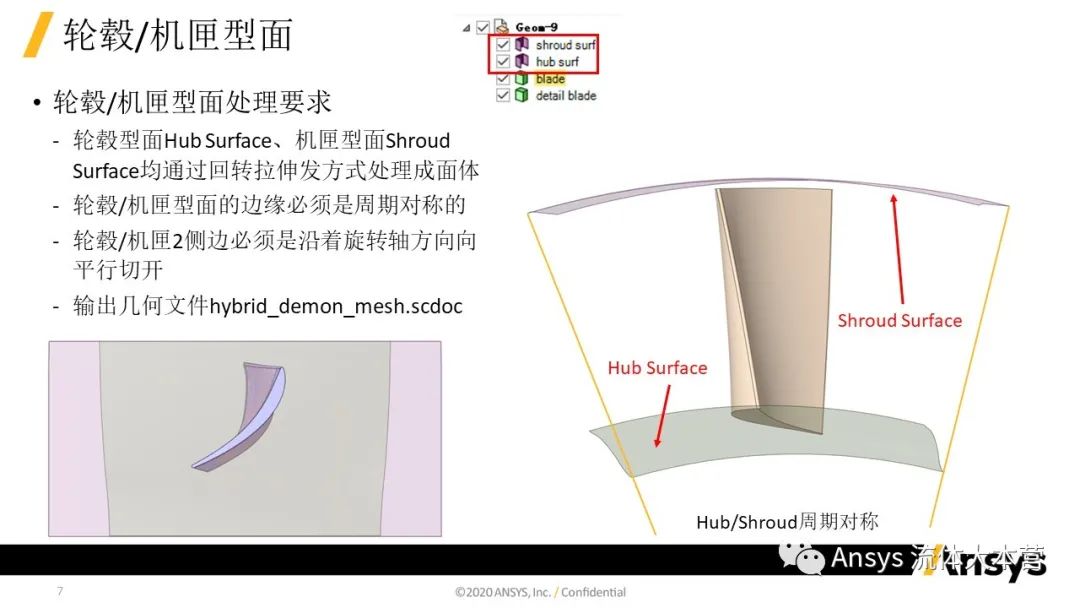

初始几何模型要求

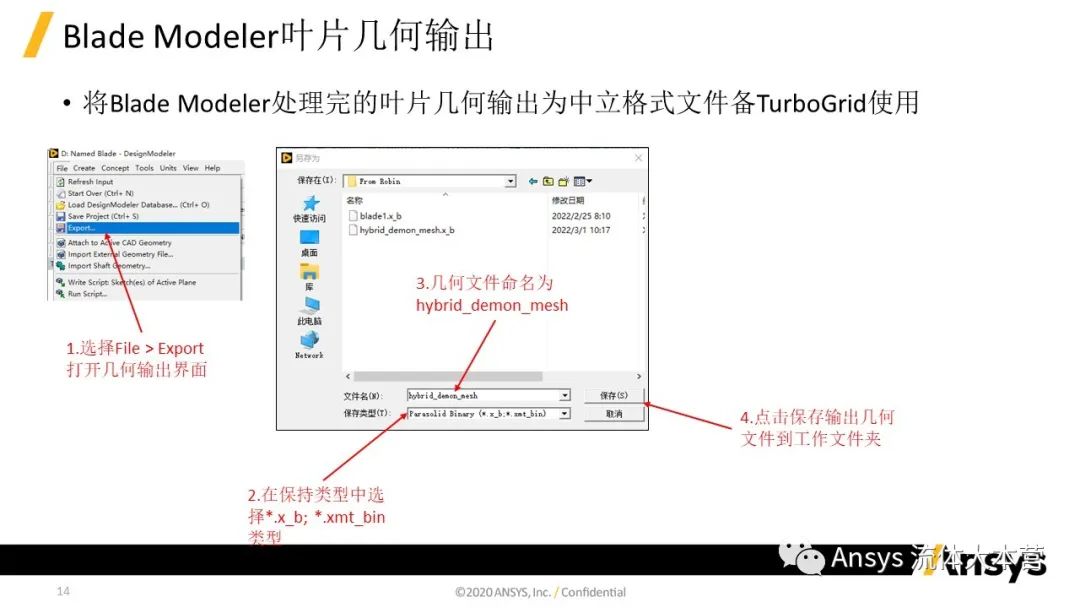

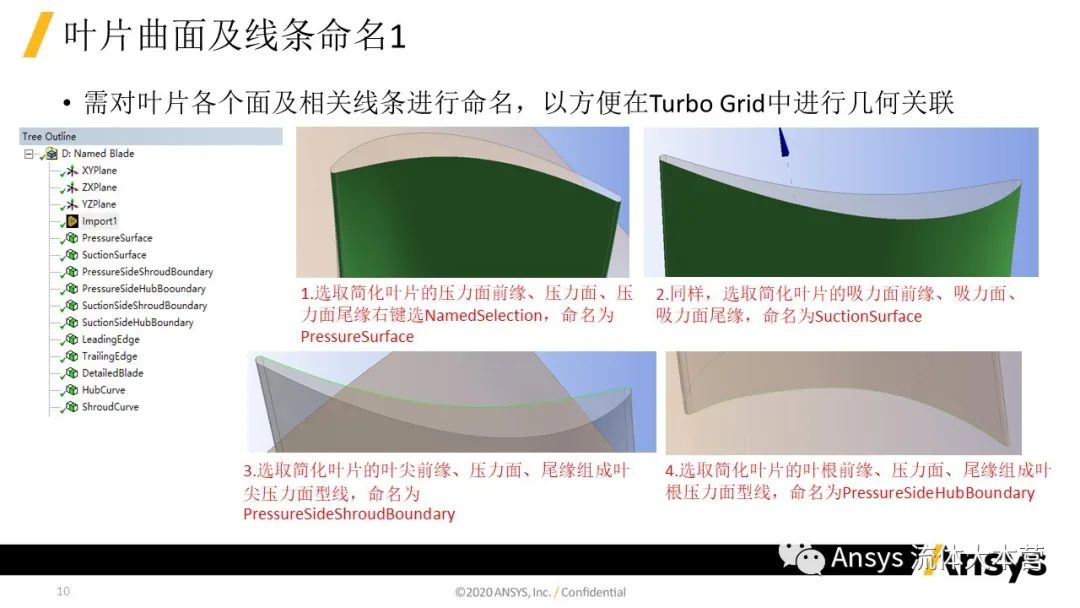

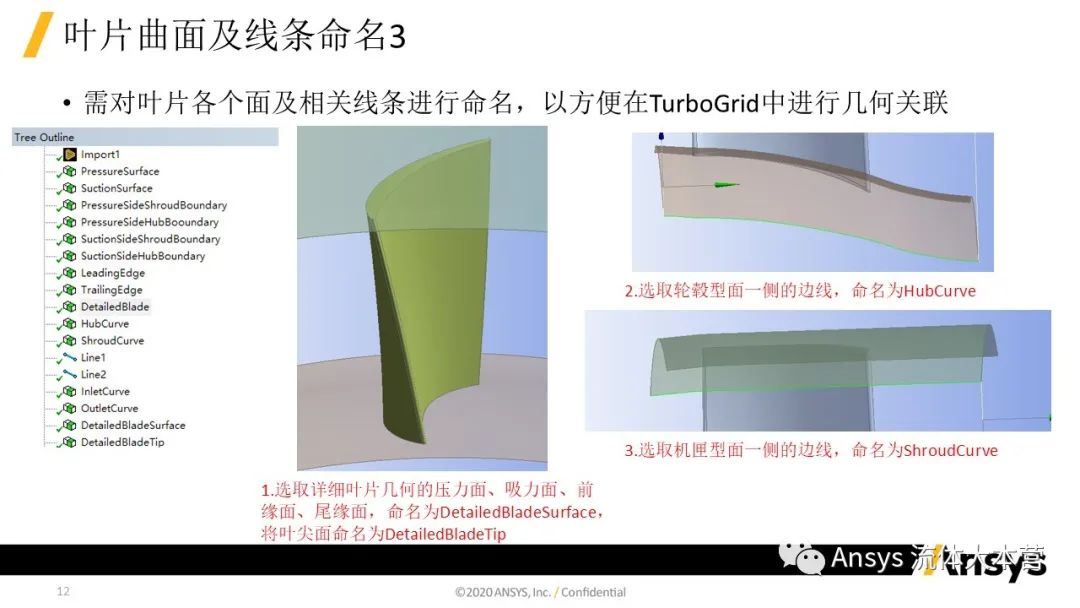

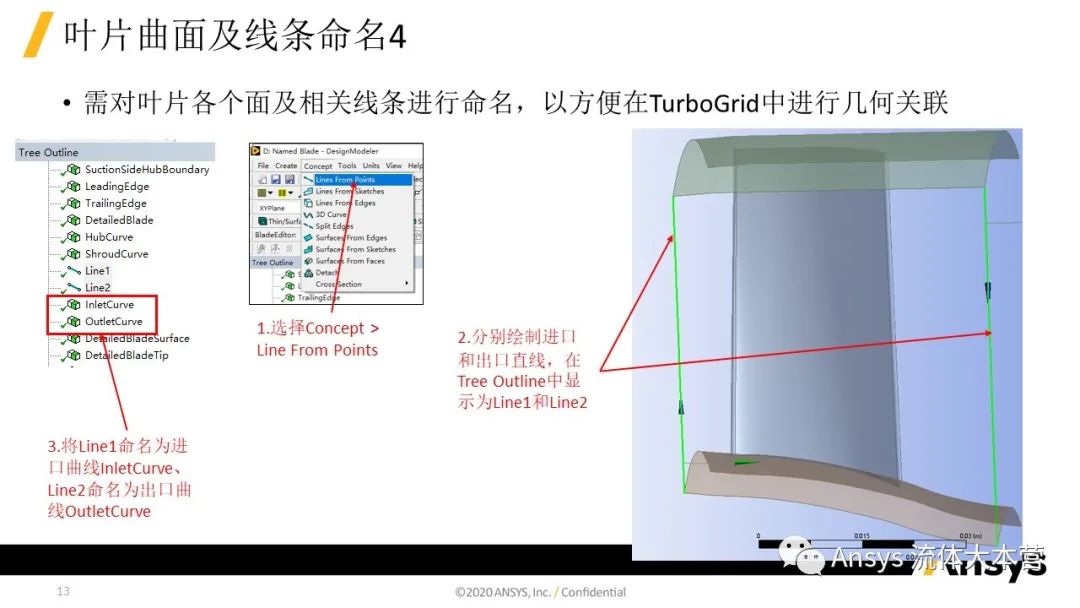

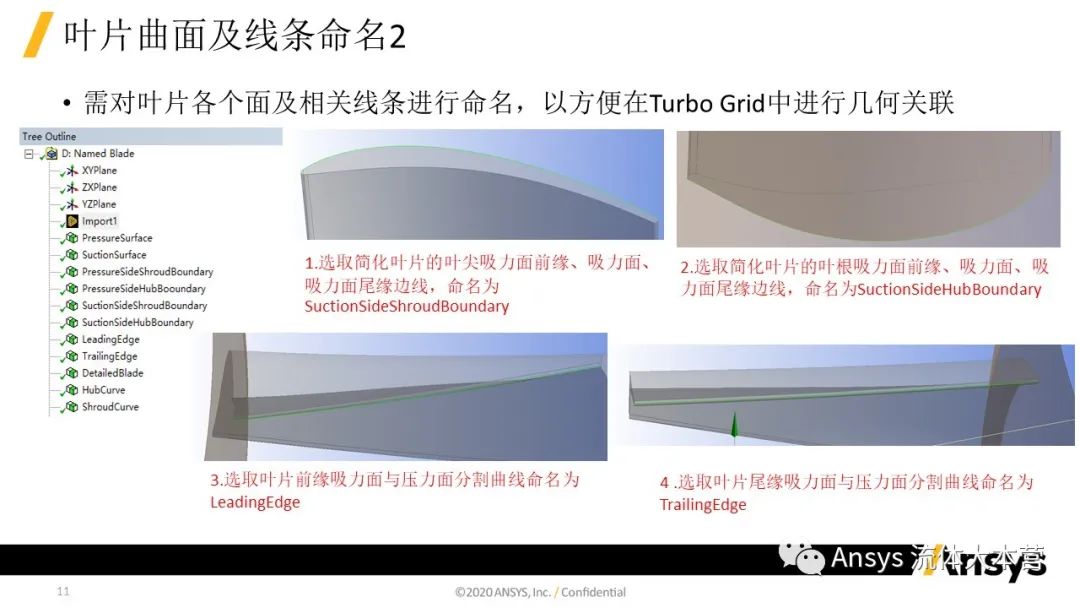

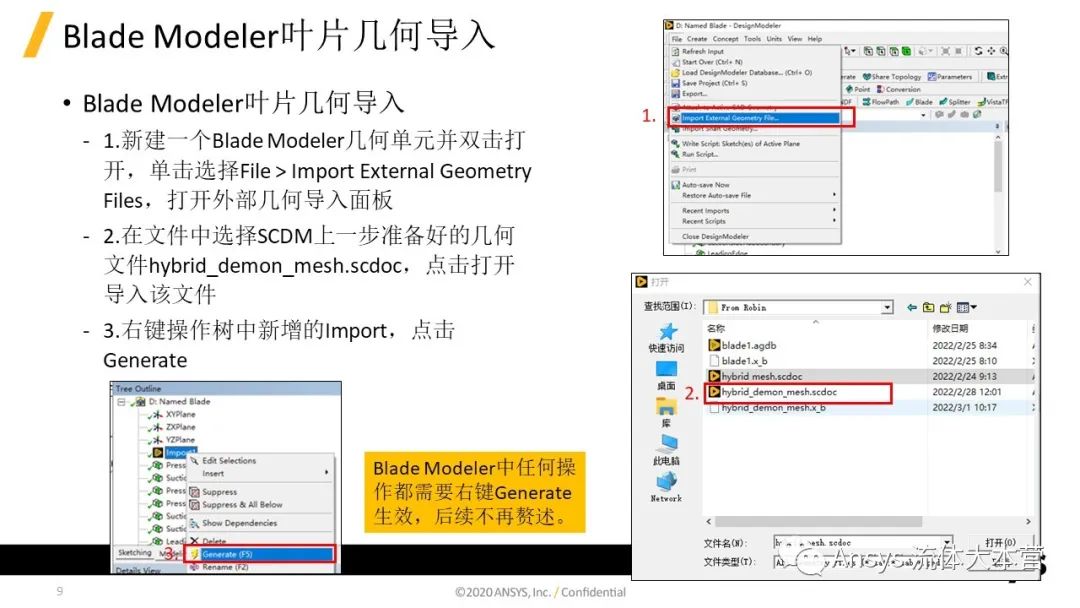

Blade Modeler前处理

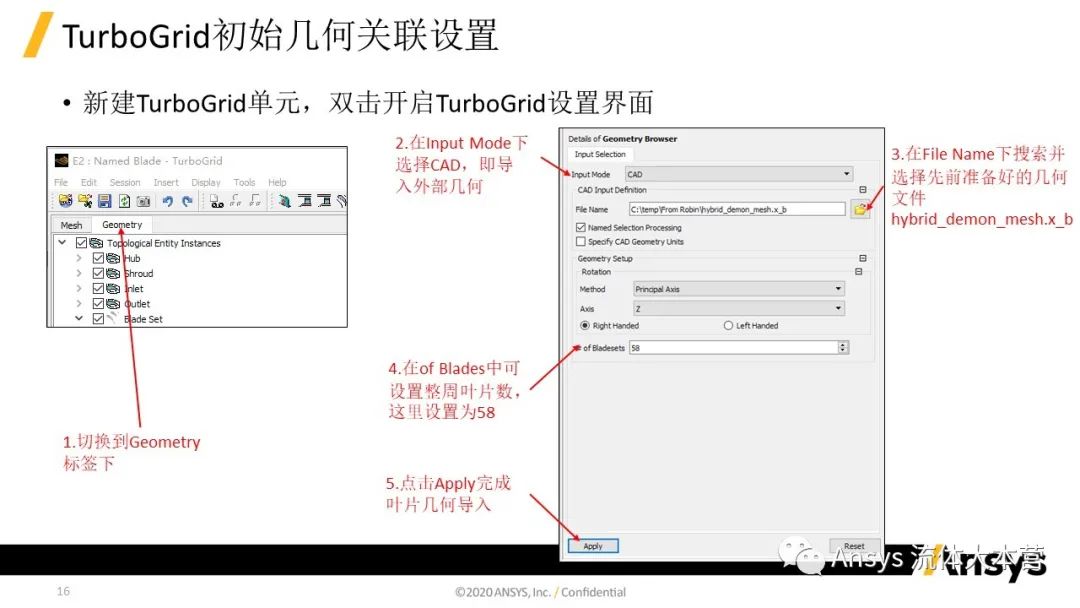

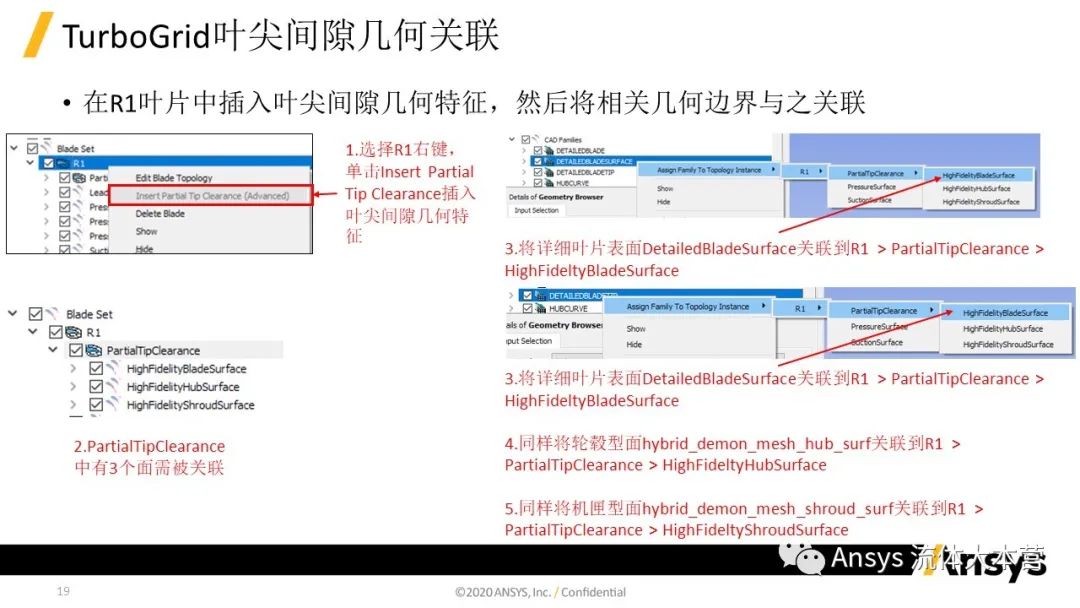

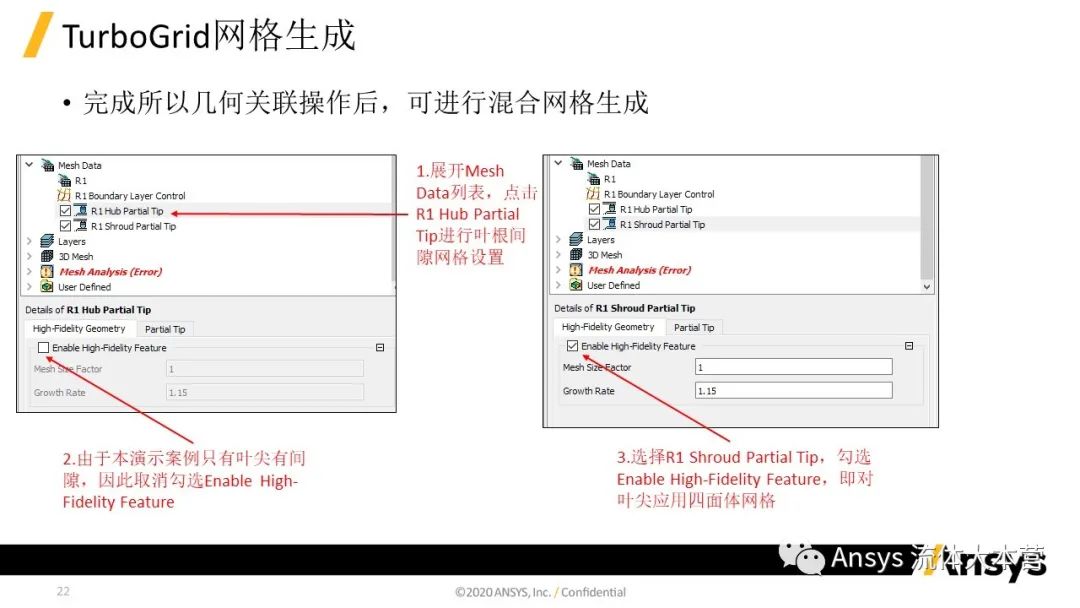

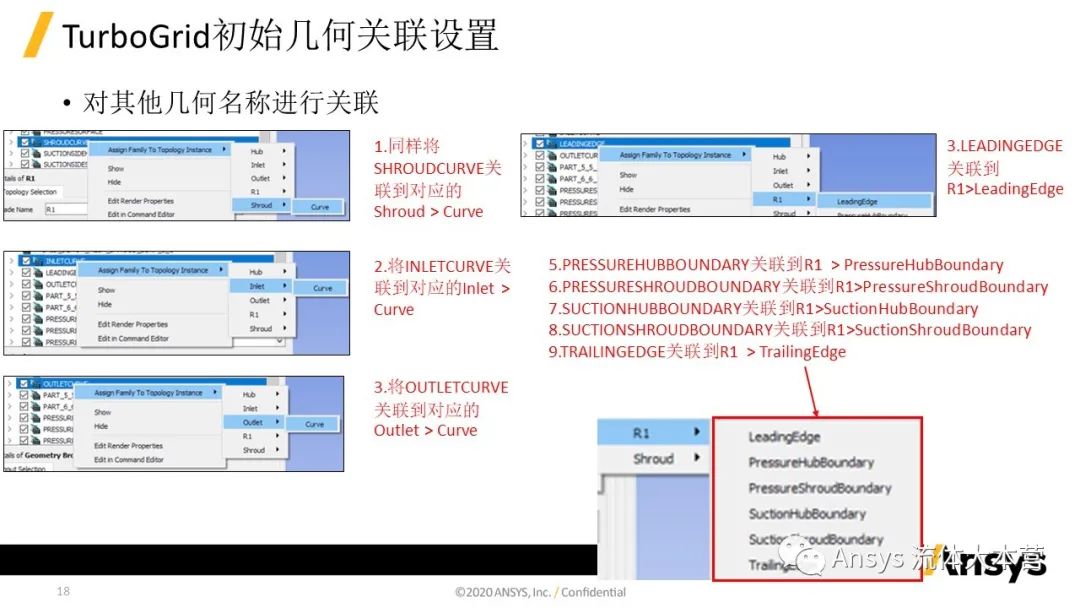

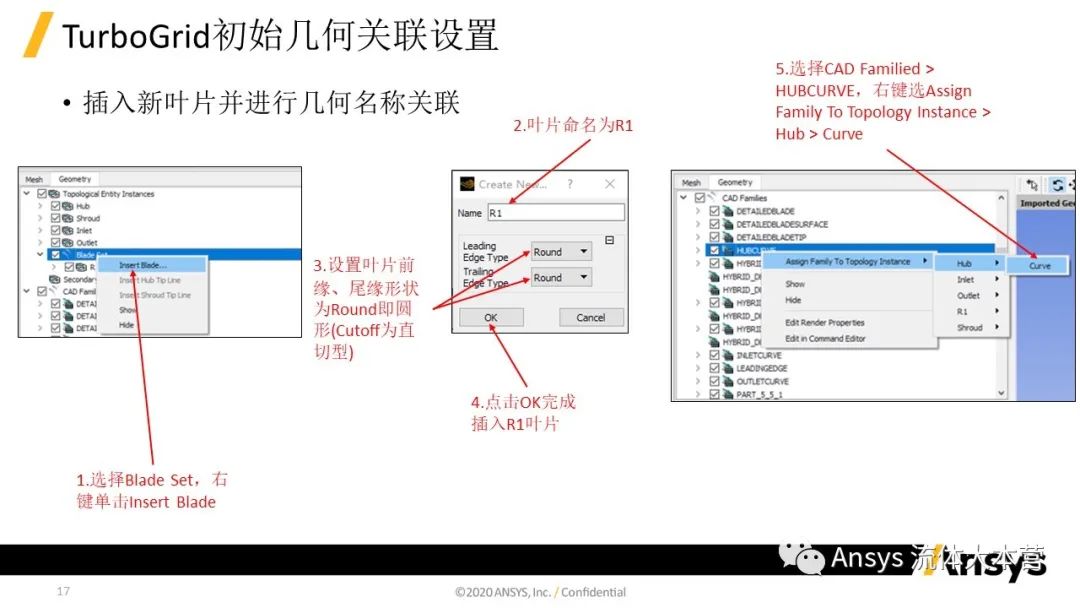

TurboGrid叶片几何关联设置

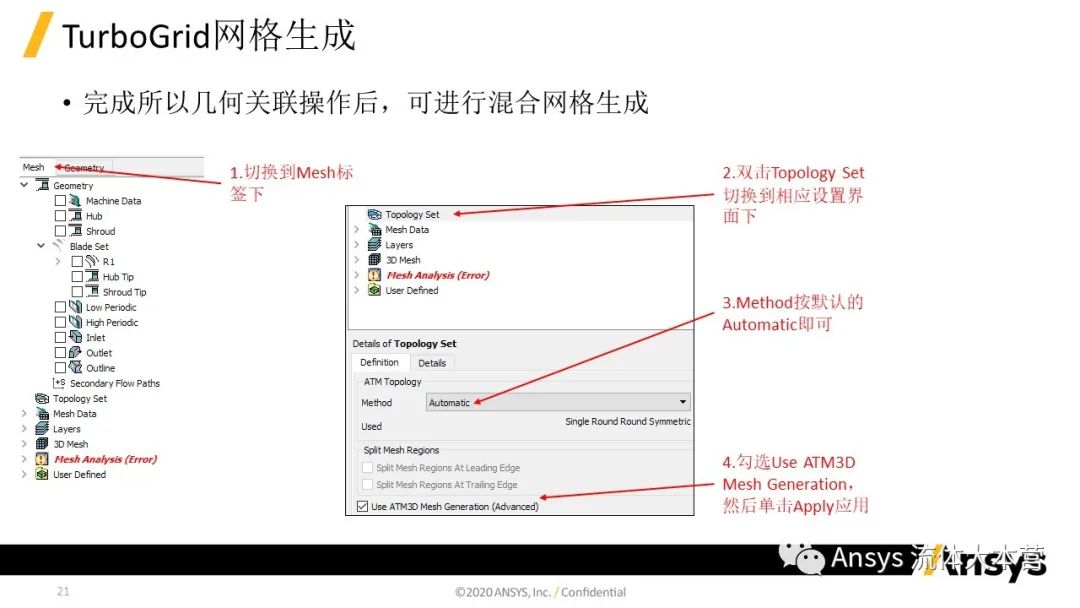

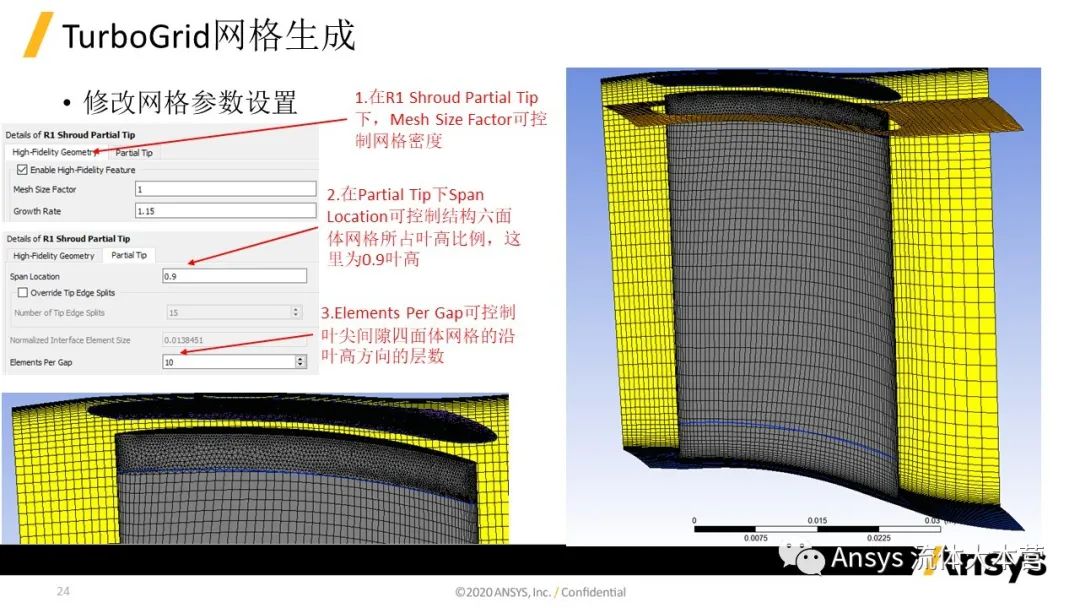

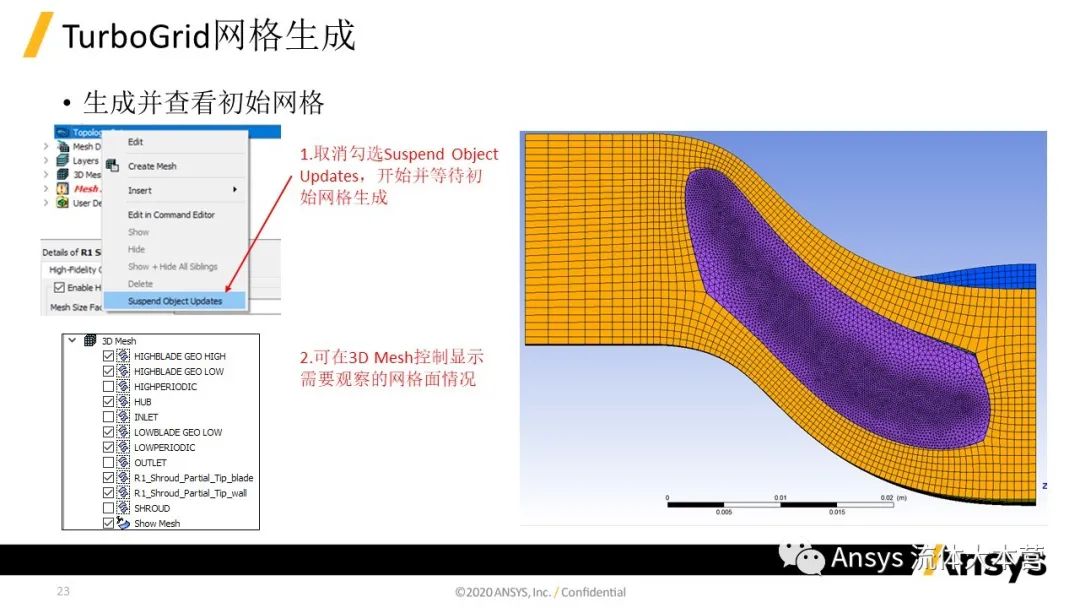

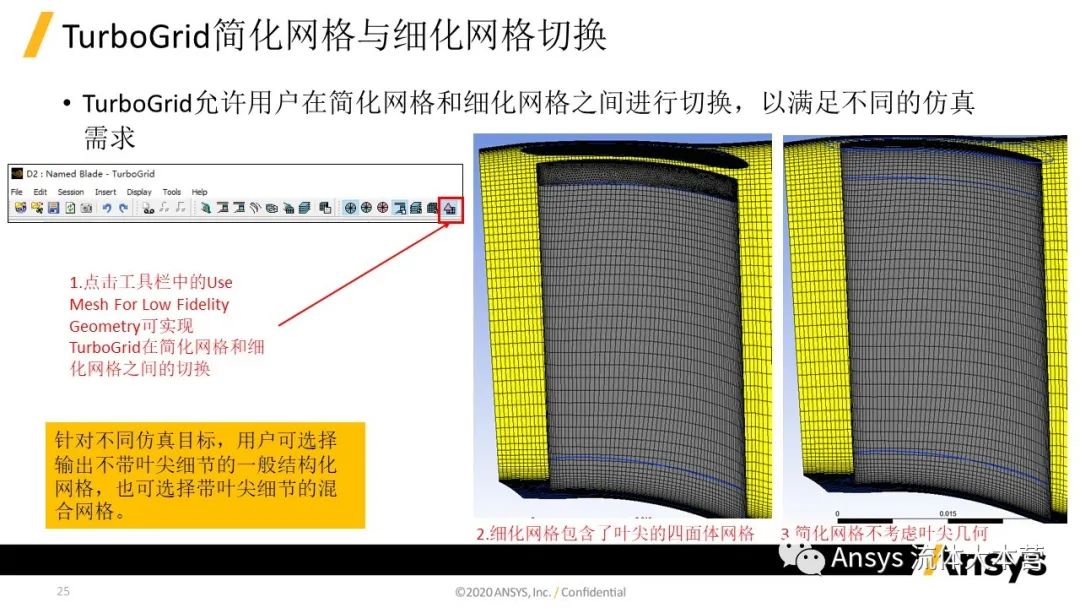

生成网格并修改网格参数设置


需要注意的是:本教程针对Ansys 2022R1及以上版本,且建议用户在学习SCDM、Blade Modeler和TurboGrid入门教程后再学习。

02

具体实施如下
