本案例利用ParticleWorks模拟计算溃坝流动，涉及到不可压缩流动及自由表面流。

1

新建工程

• 启动ParticleWorks

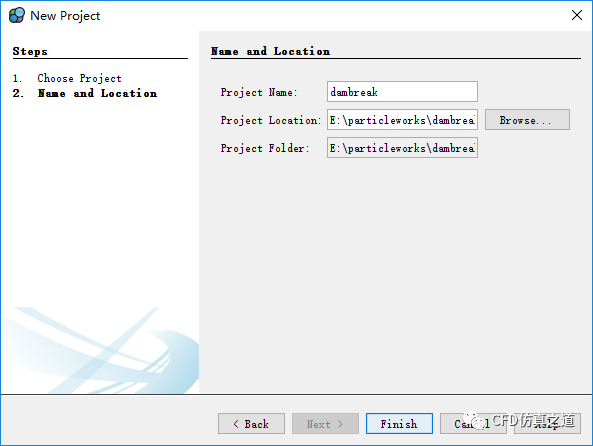

• 选择菜单File → New Project…创建新工程文件dambreak

2

导入几何

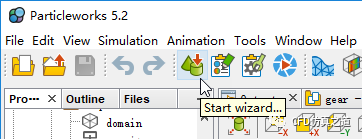

• 点击工具栏按钮Start Wizard…启动工程导航面板

• 点击wizzard面板中Model下的Open…按钮，打开文件选择对话框，选择几何文件water.obj 及 wall.obj

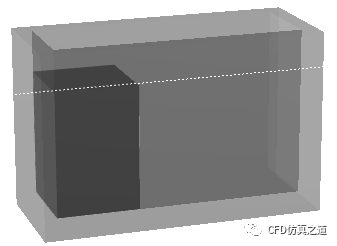

导入的几何如下图所示。半透明几何为墙体，黑色部分一会儿赋予材料为水。

3

创建材料

• 点击导航面板中的Next > 按钮或点击工具栏按钮Physical Properties打开材料定义面板

• 点击面板按钮Manage physical properties…打开材料定义对话框

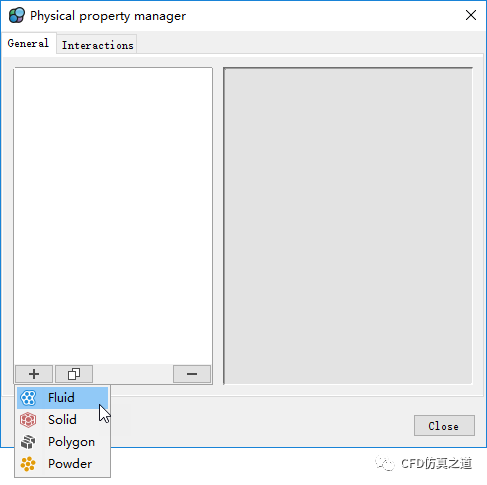

• 在弹出的属性定义对话框中点击下方加号下的Fluid按钮

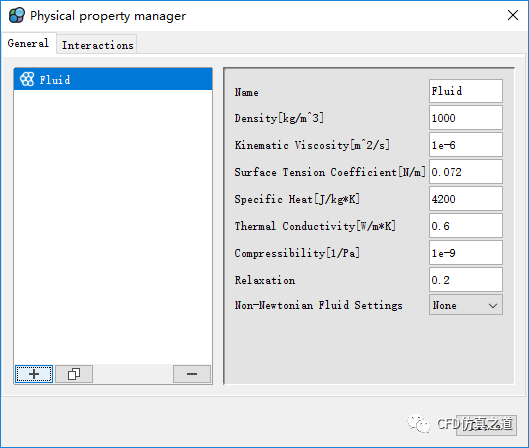

采用默认材料参数。

• 相同方式定义另一个材料Polygon

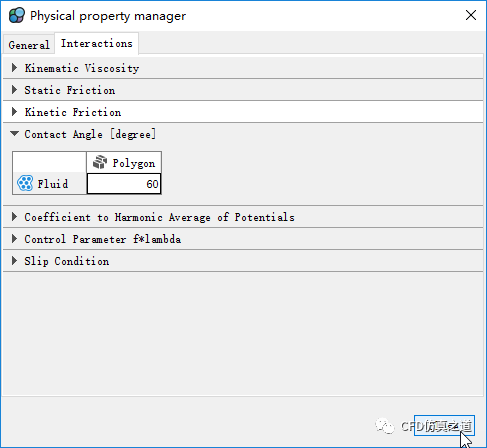

• 定义两种材料的接触角为60°，点击Close按钮关闭对话框

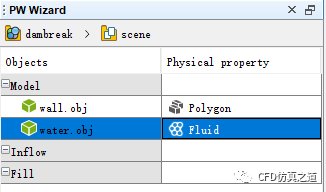

• 返回至导航窗口，设置wall.obj的材料为Polygon，设置water.obj的材料为Fluid

4

设置计算参数

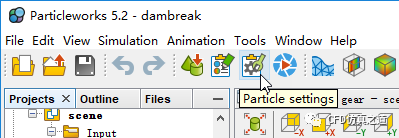

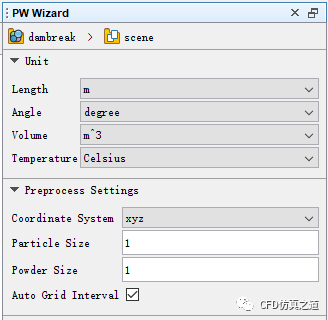

• 点击导航面板中的Next > 按钮或点击工具栏按钮Particle Settings打开仿真参数定义面板

• 采用默认参数设置，点击Next > 按钮进入下一步

案例仅为演示，为节省计算时间，采用的颗粒尺寸很大。若要用到工程中，则颗粒尺寸要求很小。计算资源丰富的小伙伴可以尝试减小particle size参数以获取更精确的计算结果

• 采用默认设置，点击Next > 按钮进入下一步Thermal设置，继续采用默认设置

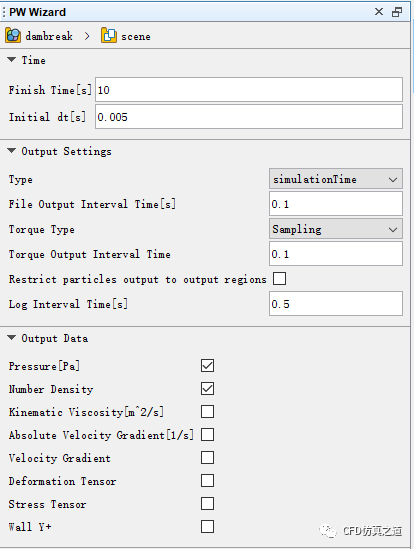

• 计算时间设置采用默认设置

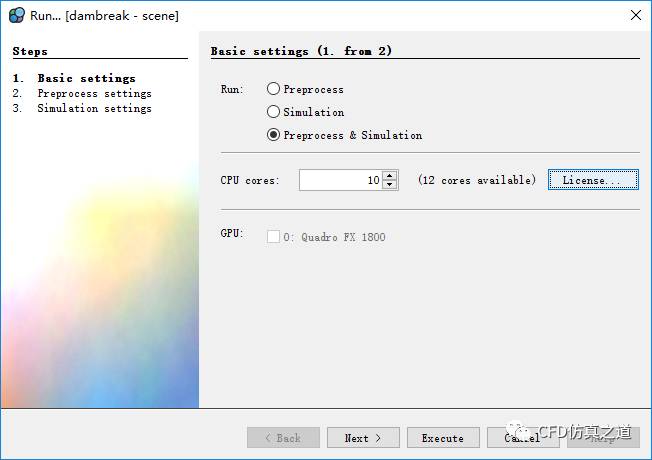

• 点击Execute按钮弹出对话框，选择Preprocess & Simulation，点击Execute按钮进行计算

由于设置的颗粒尺寸很大，几秒钟计算完成。

5

计算结果

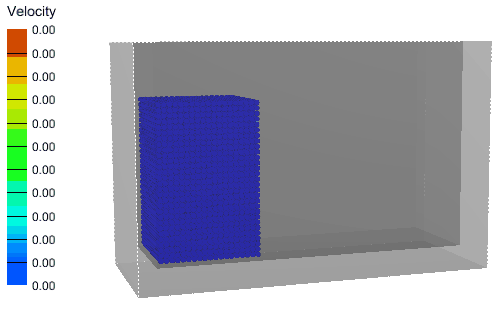

• 颗粒运动

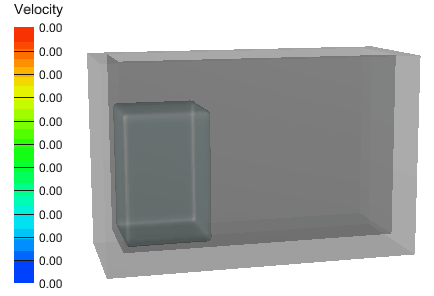

• 转化为表面显示
