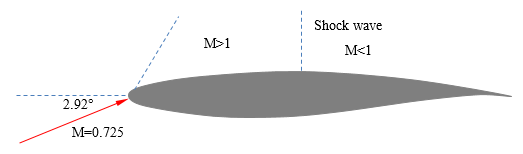

本案例演示二维、湍流、可压缩、跨音速流动问题。计算数据来自于文献 [1] 。案例模型如图所示。

自由来流马赫数为 0.725 ，攻角 2.92 °，雷诺数 6.5e6 。案例中，自由来流为跨音速，翼型表面局部达到超音速，通过激波面后回到亚音速。计算过程中监测升力系数及阻力系数，计算结束对翼型表面的压力系数与实验数据进行比较。

Step 1 ：启动 FLUENT

以 2D 、双精度模式启动 FLUENT 。

Step 2 ：导入网格

本案例导入外部网格文件。

• 选择菜单【 File 】 > 【 Import 】 > 【 Ensight… 】，在打开的文件对话框中选择 Aerofoil.case 文件

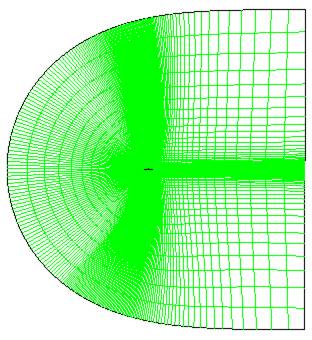

打开的网格模型如图所示。

Step 3 ：检查网格

主要为计算域尺寸的核查。

• 选择模型树节点 General ，点击右侧面板中的 Scale… 按钮

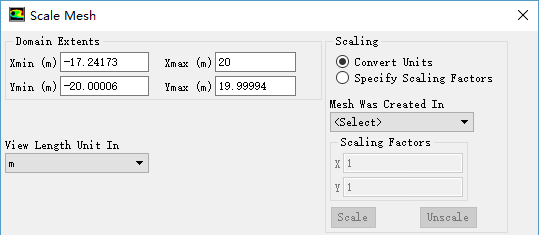

Scale Mesh 对话框显示出整个计算域的尺寸，如图所示，模型的 X 方向尺寸约为 37.2m ， Y 方向尺寸约为 40m ，符合实际几何要求，因此不需要进行模型缩放。

Step 4 ： Models 设置

本案例涉及到可压缩流动，因此需要打开能量方程。湍流模型选择 Spalart-Allmaras ，此湍流模型对于翼型计算具有非常好的精度。

• 选择模型树节点 Models

• 鼠标双击右侧模型列表框中的 Energy 列表项，弹出 Energy 对话框，激活选择 Energy Equation ，点击 OK 按钮关闭对话框

• 鼠标双击模型列表框中的 Viscous 列表项，在弹出的 Viscous Model 对话框中激活 Model 选项 Spalart-Allmaras ，其他采用默认，点击 OK 按钮关闭对话框

Step 5 ： Materials 设置

设置空气的密度符合理想气体状态方程。

• 点击模型树节点 Materials ，鼠标双击右侧设置面板中的材料列表项 A020F0

• 在弹出的 Create/Edit Materials 对话框中选择 Density 为 ideal-gas

• 设置 Viscosity为 4.58e-5 ，其他参数保持默认，点击 Change/Create 按钮确认

Step 6 ： Cell Zone Conditions

采用默认设置即可。

小建议：软件默认流体材料为空气，若计算域全为空气，则无需对计算域进行材料指定，软件会自动指定。

Step 7 ： Boundary Conditions 设置

本案例只有两个边界 freestream 及 wall 。

• 鼠标选择模型树节点 Boundary Conditions

• 鼠标选择右侧设置面板中 Zone 列表框下的 freestream 列表项，设置其边界类型为 pressure-far-field

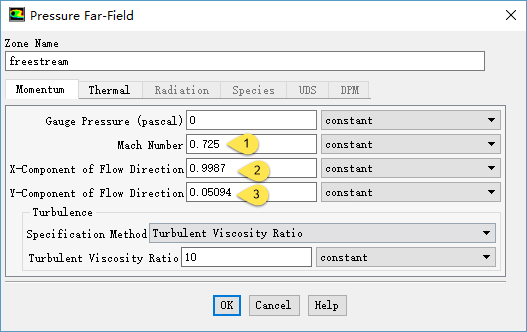

• 点击 Edit… 按钮，进行如图所示设置。

提示：由于存在攻角 2.92 °，因此流动方向 x 分量为 cos(2.92 ° )=0.9987 ，而 y 方向分量为 sin(2.92 ° )=0.05094

壁面边界采用默认设置。

Step 8 ： Reference Values

后面要计算升力系数和阻力系数，因此设置参考值非常重要。

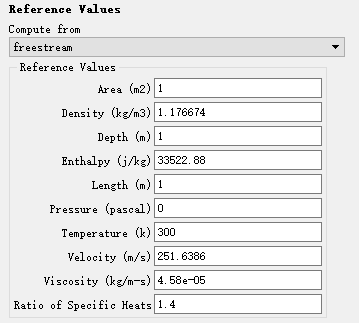

• 选择模型树节点 Reference Values

• 在右侧设置面板中，选择 Compute from 下拉框为 freestream

选择而从 freestream 进行初始化后，软件自动进行参数设定，不过还是需要仔细检查一些选项，如密度、速度、粘度、压力等。

Step 8 ： Solution Methods

设置求解方法。

• 选择模型树节点 Solution Methods

• 设置 Pressure-Velocity Coupling Scheme 为 Coupled ，其他采用默认设置

• 激活选项 Warped-Face Gradient Correction

Step 9 ： Monitors 设置

监测升阻力系数。

• 选择模型树节点 Monitors

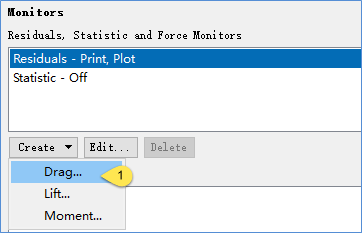

• 点击右侧设置面板 Residuals,Statistic and Force Monitors 下方的 Create 按钮

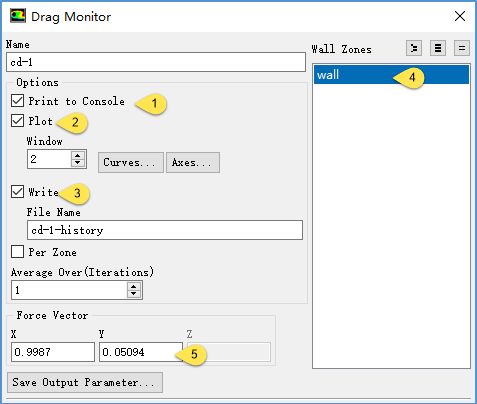

• 选择 Drag… ，在弹出的对话框中进行如 图 2- 77 所示设置，点击 OK 按钮关闭

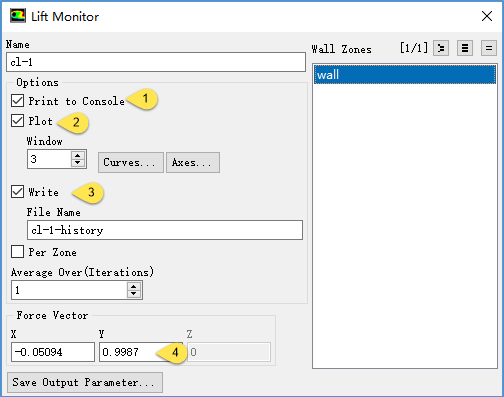

• 相同的步骤创建 Lift Monitor

与 Drag Monitor 类似，不同的是 Force Vector 有区别。

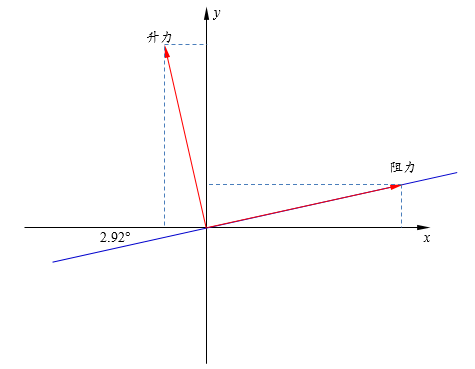

升阻力向量计算，如下图所示。

Step 10：Solution Initialization

采用 Hybird Initialization 方法进行计算初始化。

• 点击模型树节点 Solution Initialization

• 在右侧设置面板中点击 Initialize 按钮

也可以采用 standard 方法进行初始化。

Step 11 ： Run Calculation

接下来可以设置迭代步数进行计算。

• 点击模型树节点 Run Calculation

• 右侧设置面板中设置 Number of Iterations 为 1000

• 点击 Calculate 按钮进行计算

计算在 70 步达到收敛，此时可以修改残差限继续计算。

Step 12 ：查看升力系数和阻力系数监测曲线

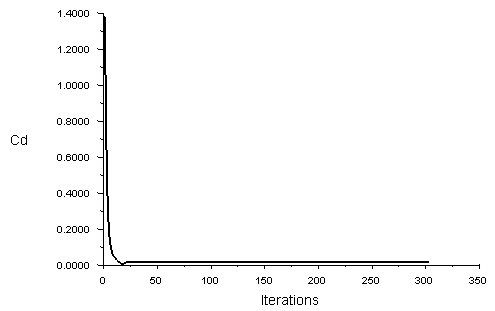

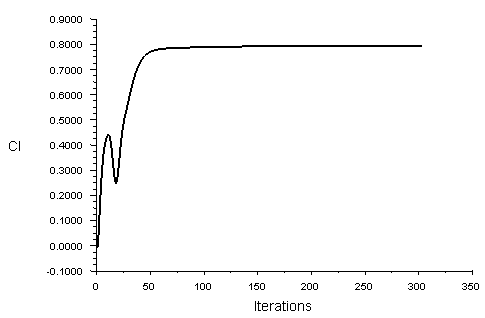

升力系数及阻力系数监测曲线如图所示。从两图可以看出，经过约 100 次迭代后，升力系数Cl与阻力系数Cd基本达到稳定。从 TUI 窗口可以看出计算得到的升力系数为 0.7937 ，阻力系数为 0.01691 。

Step 13 ：翼身周围马赫数分布

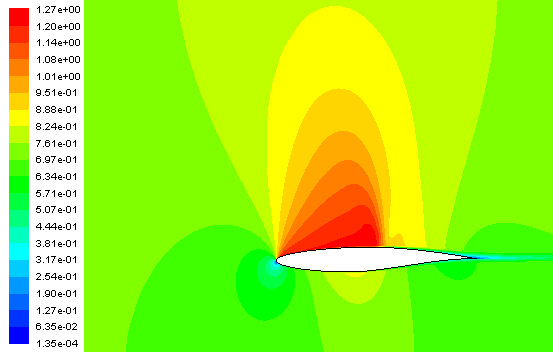

马赫数分布如图所示。

Step 14 ：查看压力分布

可以查看沿翼身压力系数分布，并将计算得到的压力系数与实验值进行比较。

• 选择模型树节点 Plot ，并双击右侧面板中的 Plot 列表框中的 XY Plot 列表项

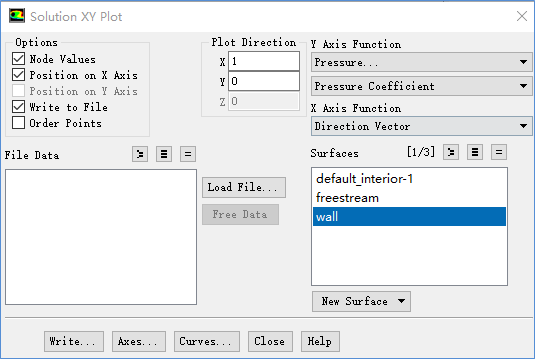

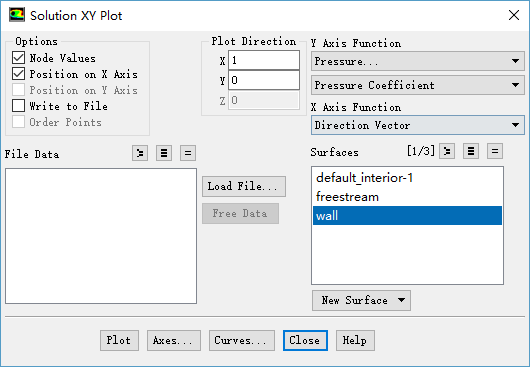

• 按如图所示进行设置

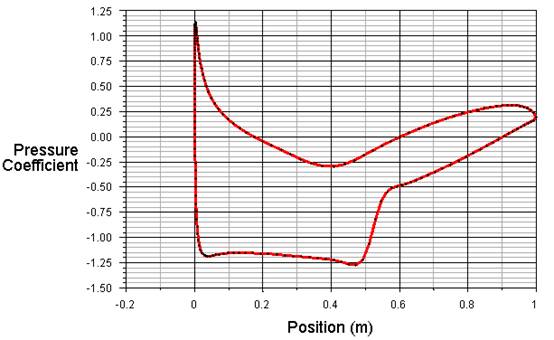

显示压力系数分布曲线如图所示。

为将计算值与实验值进行比较，可将数据导出到文本文件中，之后用专业的图形绘制软件进行比较。如图所示的对话框，激活选项 Write to File ，点击 Write… 按钮可以输出数据。

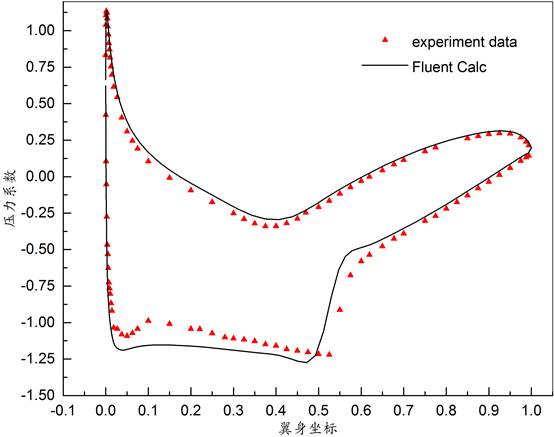

比较 FLUENT 计算结果与实验值，如图所示。

[1] Cook, P.H., M.A. McDonald, M.C.P. Firmin “Aerofoil RAE 2822 - Pressure Distributions,and Boundary Layer and Wake Measurements Experimental Data Base for ComputerProgram Assessment”, AGARD Report AR 138, 1979
