本案例演示Fluent Meshing使用基本流程。

案例面网格通过Meshing模块中的Preview Surface Mesh功能生成，之后通过Export导出面网格。

在这里可以设置边界层网格参数，关于边界层设置，在后续的案例中再描述。

5 查看剖面网格

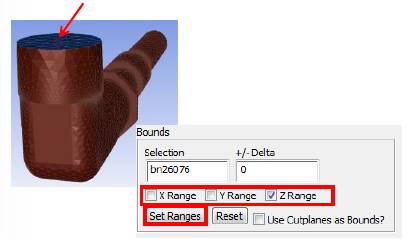

• 键盘输入快捷键Ctrl+N切换至节点选择模式，选择如下图所示的节点

• Ribbon工具栏中点击按钮Set Ranges，取消选择X Range及Y Range

• 右键选择节点Pipe，并选择菜单项Draw显示网格

• 选择菜单Display → Grid，弹出显示对话框，如下图所示，切换至Cells标签页，激活选项Bounded，选择Cell Zones列表项，点击Display按钮显示网格

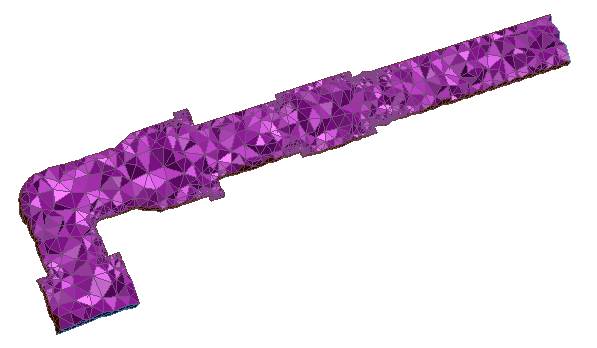

剖面网格如下图所示。

• 右键选择模型树节点Cell Zones，选择菜单项Summary查看网格信息

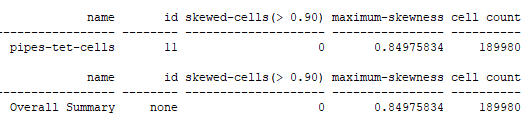

TUI窗口显示的网格信息如下图所示。

可以看到网格数量、最大歪斜率等信息。

6 准备计算网格

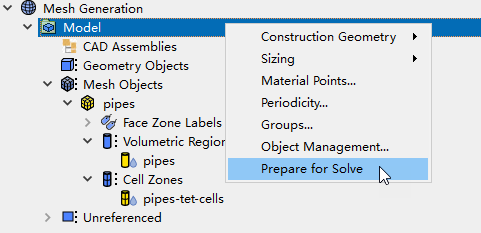

• 右键选择模型树节点Model，选择菜单项Prepare for Solve

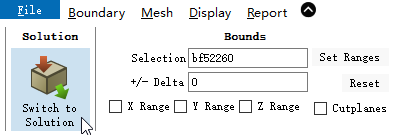

• 点击Ribbon按钮Switch to Solution切换到Fluent Solution模式

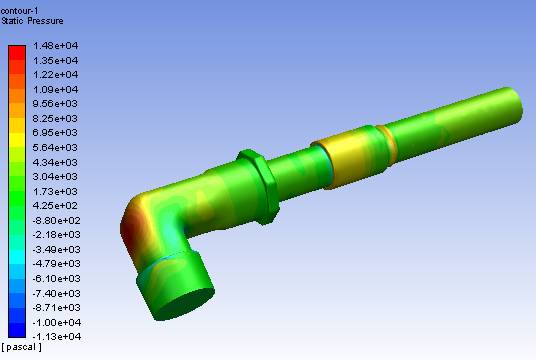

给入口5 m/s，出口静压0 Pa，计算后的压力分布结果如下图所示。
