工科人的情人节礼物，一颗跳动的心

2月14，祝天下有情人终成眷属。

弄颗心玩一玩儿。效果如下图所示。

心形线的参数方程：

式中，参数用于控制尺寸，。

可以使用python画个图看看。

import numpy as np
import matplotlib.pyplot as plt
a = 1
t = np.linspace(-np.pi, np.pi, 100)
X = a*(2*np.cos(t)-np.cos(2*t))
Y = a*(2*np.sin(t)-np.sin(2*t))
plt.plot(X, Y, color='r')
plt.show()

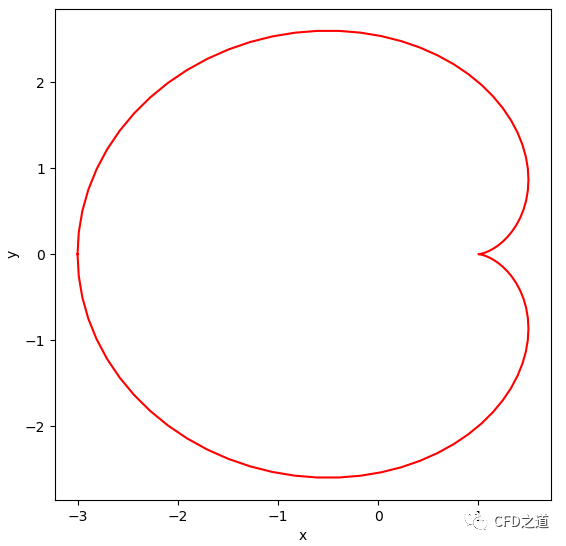

然而心形是躺着的。

可以翻转坐标轴，这样就竖起来了。

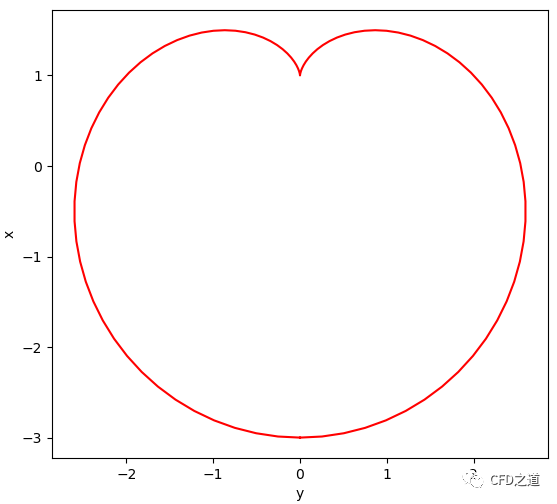

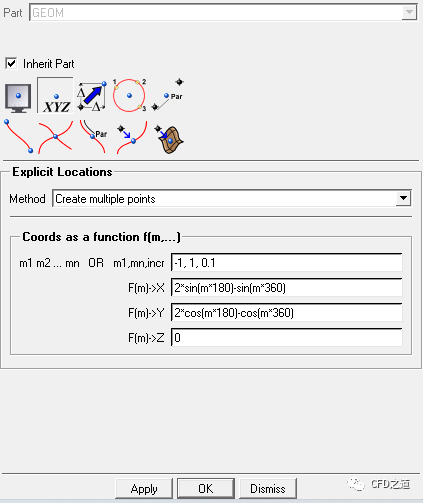

ICEM CFD中生成点，这里只用了20个点，如果不嫌麻烦，可以用更多的点。

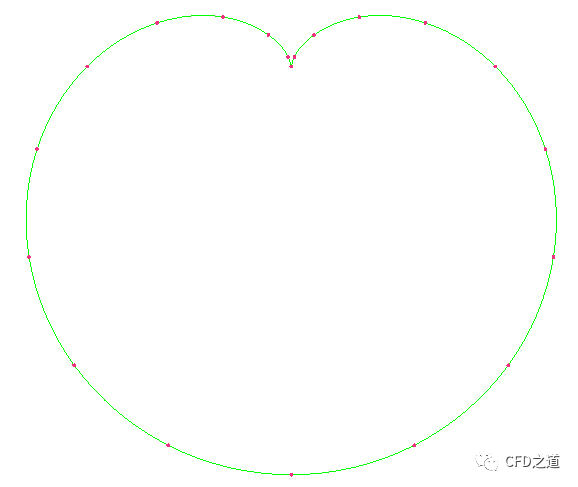

将点连成线，这样就得到了如下图所示的图形。

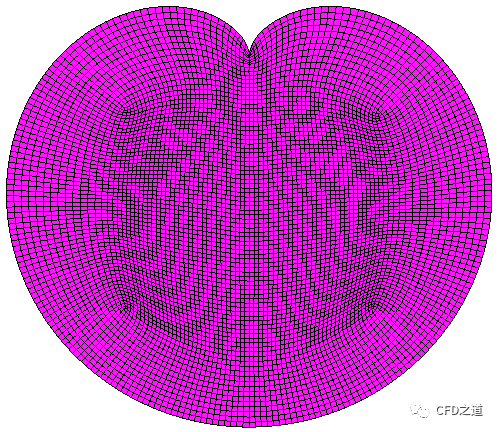

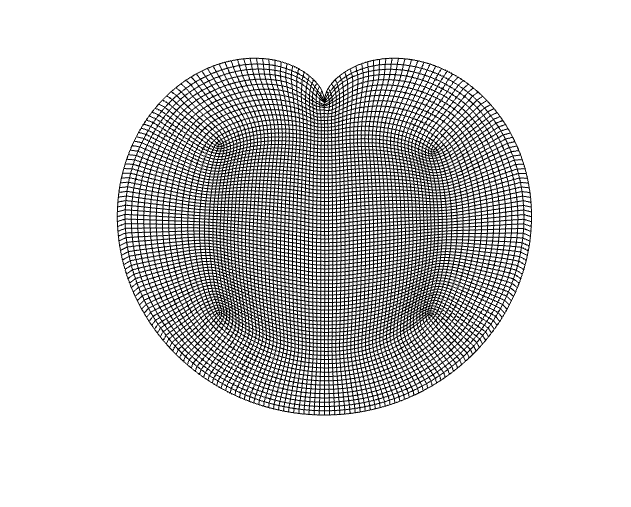

利用分块方式生成全四边形网格。

让心跳起来需要使用DEFINE_GRID_MOTION宏。代码比较简单，如下所示。

#include "udf.h"
DEFINE_GRID_MOTION(heart, domain, dt, time, dtime)
{
    Thread *tf = DT_THREAD(dt);
    face_t f;
    int n;

    Node *v;
    double theta;
    real velocity = 2 * sin(12.56 * time); //控制运动速度
    SET_DEFORMING_THREAD_FLAG(THREAD_T0(tf));

    begin_f_loop(f, tf)
    {
        f_node_loop(f, tf, n)
        {
            v = F_NODE(f, tf, n);
            if (NODE_POS_NEED_UPDATE(v))
            {
                NODE_POS_UPDATED(v);
                theta = atan2(NODE_X(v), NODE_Y(v)); //注意x和y在前面是反转了的，这里照样反过来
                NODE_X(v) += velocity * dtime * (2 * sin(theta) - sin(2 * theta)); //反转
                NODE_Y(v) += velocity * dtime * (2 * cos(theta) - cos(2 * theta)); //反转
            }
        }
    }
    end_f_loop(f, tf);
}

然后就动起来了。

有兴趣的道友可以在心里面放点儿流体，然后看看随着心的跳动里面的流体压力变化。

网格和程序代码在这里：

链接：https://pan.baidu.com/s/1G1XgtE60zrFTXyGvzrU7rg
提取码：hzxt

”
