• 双击B4单元格进入Model设置

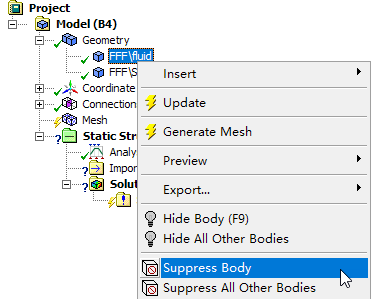

• 鼠标右键选择模型树节点Geometry > FFFfluid，选择弹出菜单项Suppress Body，从而去除流体几何

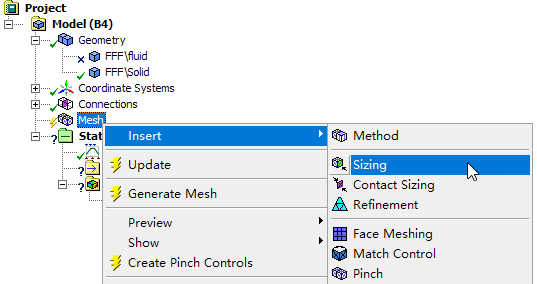

• 右键选择模型树节点Mesh，选择弹出菜单项Insert → Sizing

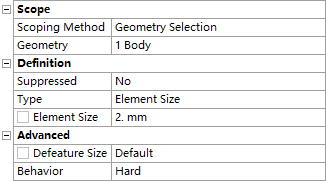

• 设置Geometry为3维固体几何体

• 设置Element Size为2 mm

• 设置Behavior为Hard

其他参数保持默认设置。

• 右键选择模型树节点Mesh，选择弹出菜单项Generate Mesh生成网格

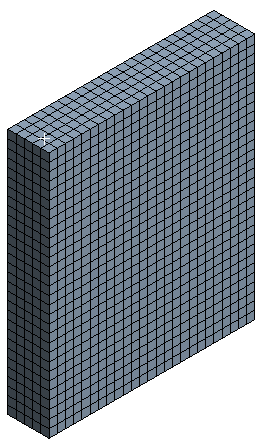

最终网格如图所示。

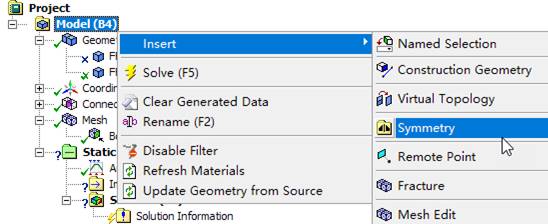

• 鼠标右键选择模型树节点Model，选择弹出菜单Insert → Symmetry，此时会在模型树上添加节点Symmetry

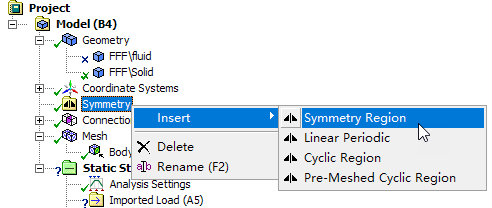

• 右键选择模型树节点Symmetry，选择弹出菜单项Insert → Symmtry Region插入对称区域

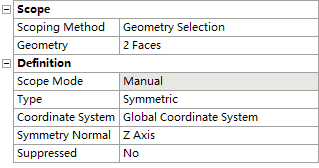

• 属性窗口中设置Geometry为两个侧边，设置Symmetry Normal为Z Axis

本案例的固体几何需要约束其底部。

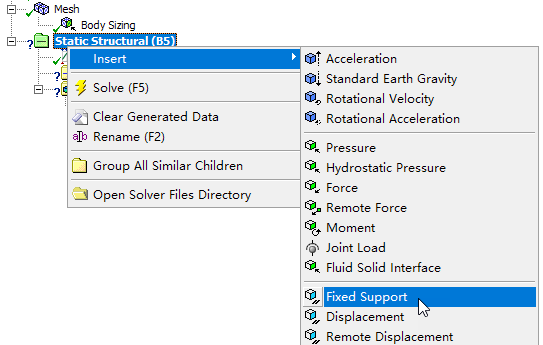

• 右键选择模型树节点Static Structural，选择弹出菜单Insert →Fixed Support

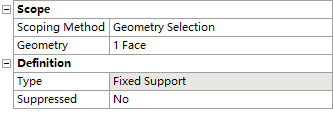

• 属性窗口中设置Geometry为底部几何面

将Fluent计算得到的壁面压力作为载荷加载到计算几何上。

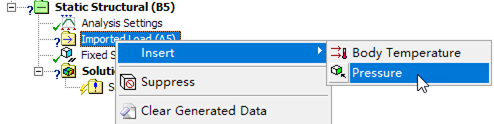

• 右键选择模型树节点Import Load，选择弹出菜单Insert > Pressure插入压力

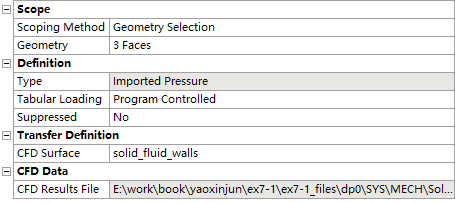

• 设置Geometry为与流体几何重合的三个面

• 设置CFD Surface为solid_fluid_walls面

其他参数保持默认设置。

• 鼠标右键选择模型树节点Import Load，点击弹出菜单Import Load导入流体压力

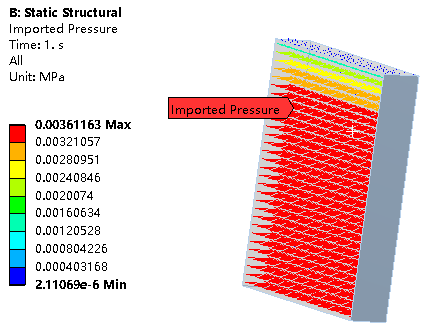

此时可通过点击模型树节点Import Pressure查看导入的压力，如下图所示。

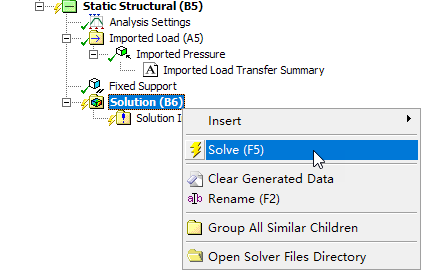

• 右键点击模型树节点Solution，选择弹出菜单Solve进行求解计算

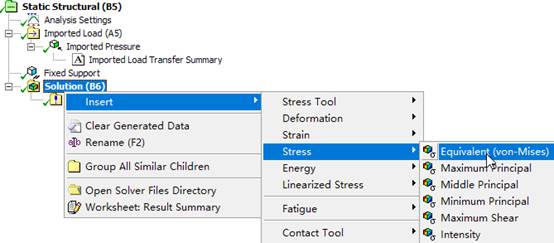

此时可插入应力、应变、位移等参数进行后处理查看。

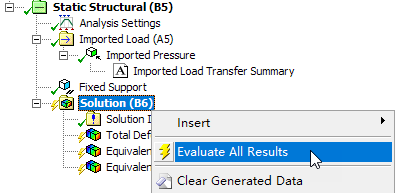

• 参数插入完毕后，可右键点击模型树节点Solution，选择弹出菜单Evaluate All Results进行结果更新

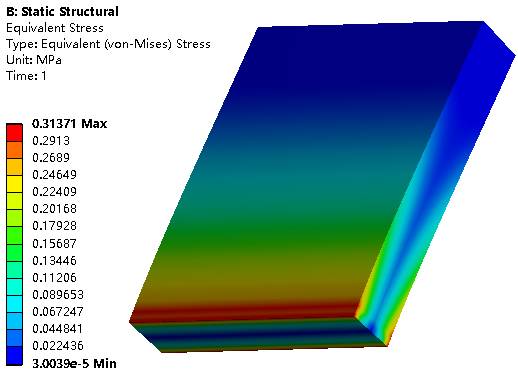

等效应力计算结果如图所示。

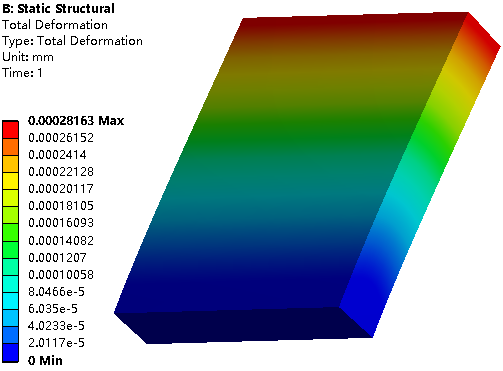

位移分布如图所示。

• 关闭Mechanical模块，返回至Workbench

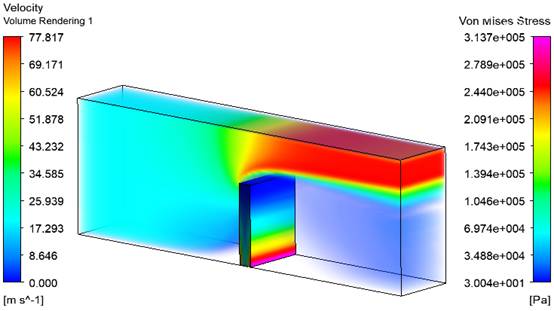

提示：可以利用CFD-Post同时显示流体和固体物理量。

（终于结束了，下次更新双向耦合案例）
