 Fluent设置

Step 1：Models设置

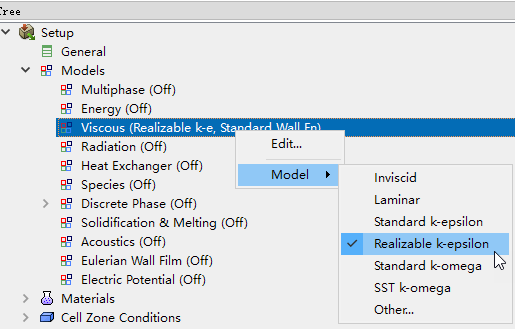

• 右键选择模型树节点Models > Viscous，弹出菜单中选择Model→Realizable k-epsilon

Step 2：Boundary Conditions设置

设置入口速度20m/s，出口为压力出口，静压为0。其他边界采用默认设置。

• 双击模型树节点Boundary Conditions > inlet

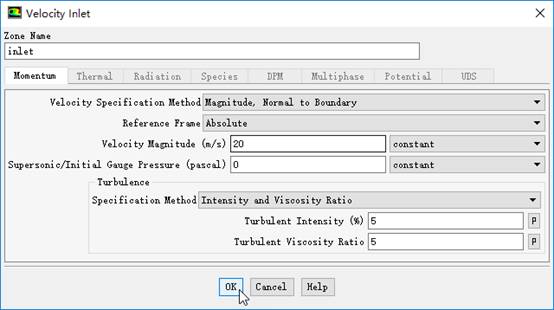

• 在弹出的边界设置对话框中，设置Velocity Magnitude为20 m/s

• 设置Turbulent Viscosity Ratio为5

• 点击OK按钮关闭对话框

其他参数保持默认设置。

Step 3：Initialization设置

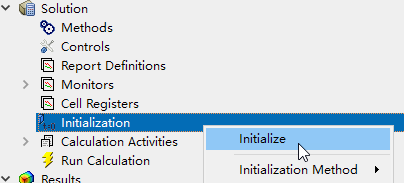

• 右键点击模型树节点Initialization，选择弹出菜单项Initialize进行初始化

Step 4：Run Calculation

• 双击模型树节点Run Calculation

• 右侧面板中设置Number of Iterations为500

• 点击按钮Calculate进行计算

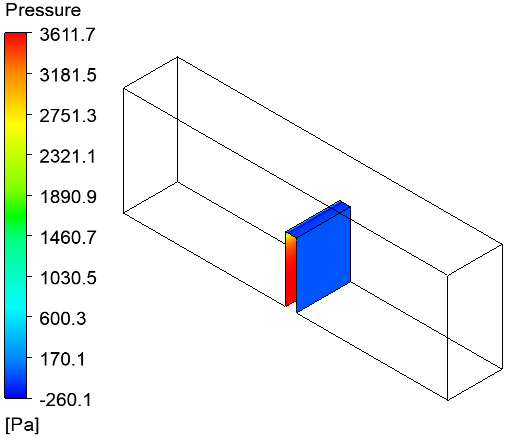

计算完毕后可关闭Fluent返回至Workbench中。可进入A6单元格Results查看耦合面上压力分布，如图所示。

（未完，看第三部分）
