本案例演示利用Tecplot 360展示二维曲线图。案例涉及到数据导入、图形调整、图形输出等操作流程。
1 数据文件
Tecplot有自己的数据格式,也支持导入其他类型的数据。二维曲线图需要两列数据,分别对应X轴与Y轴。外部数据文件常可以使用dat、csv、txt等格式。

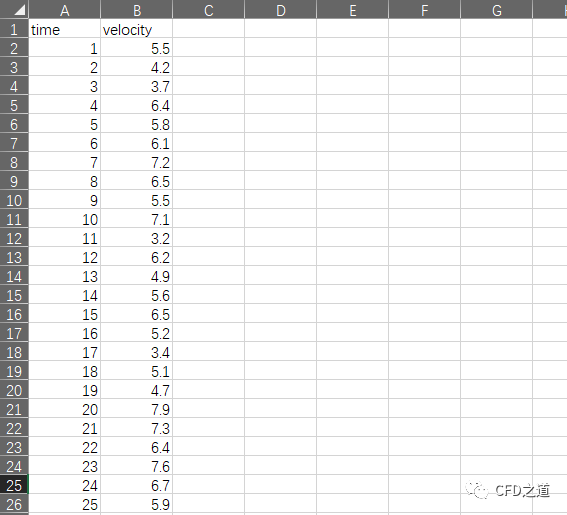

本案例示例数据如下图所示,采用csv格式,文件名为velocity.cvs。
2 导入数据
-
启动Tecplot 360 -

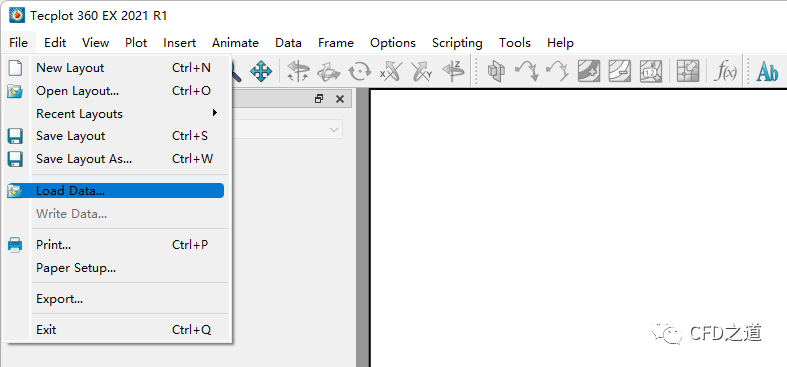

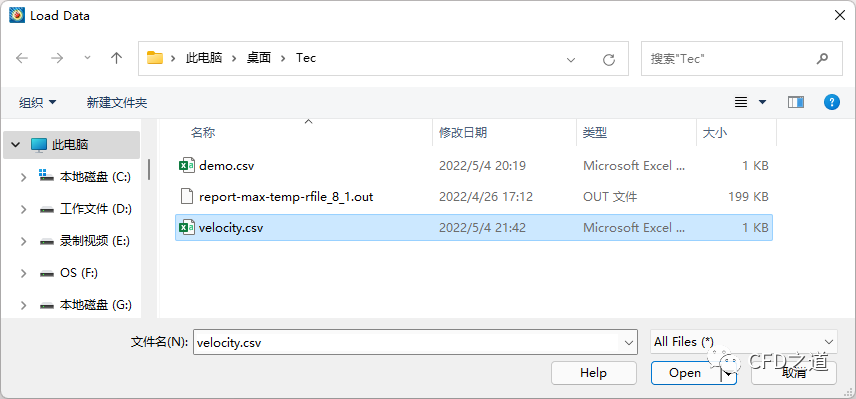

点击菜单Flie → Load Data… 打开文件选择对话框
-
选择事先准备好的数据文件velocity.csv ,点击 Open
按钮加载文件
-

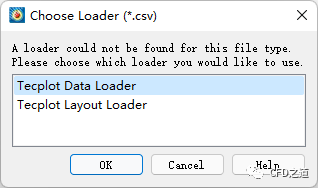

弹出数据加载器选择对话框,如下图所示,选择使用Tecplot Data Loader 并点击OK 按钮加载文件

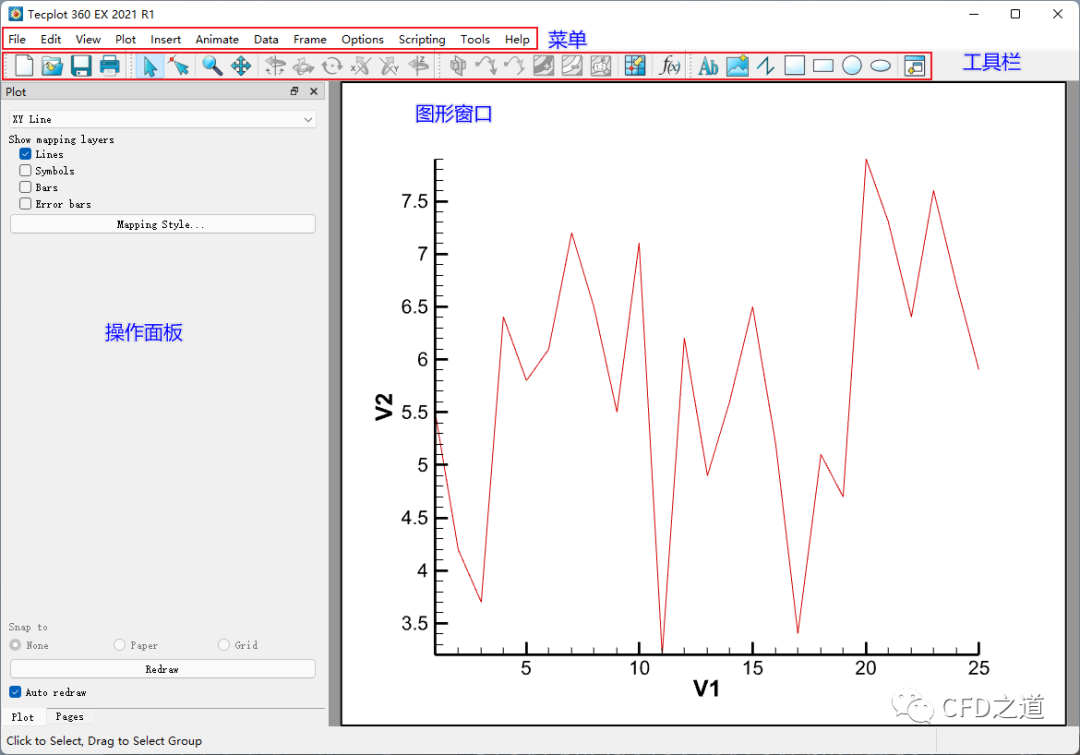

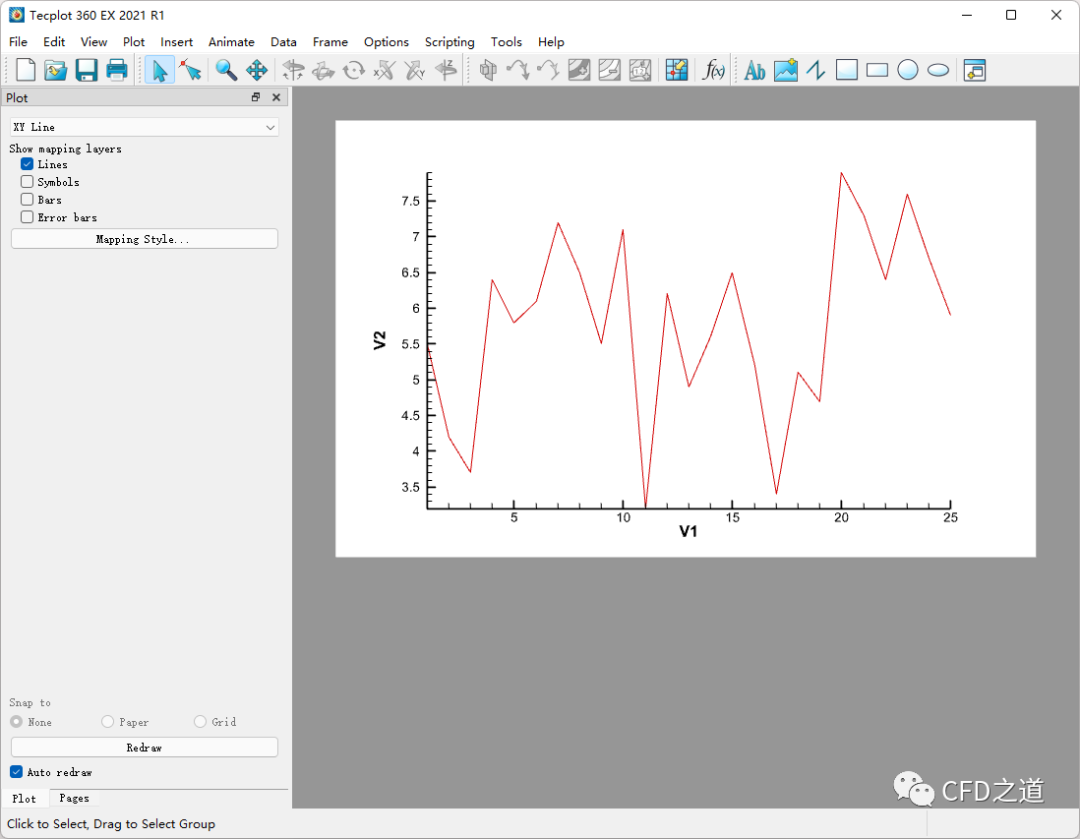

此时Tecplot工作界面如下图所示。Tecplot自动根据数据形式将数据绘制为2D曲线图。
初始图形比较丑,下面调整参数使其美化。
3 调整图形大小
软件默认的图形比例不美观,可以调整到适合的大小。
-

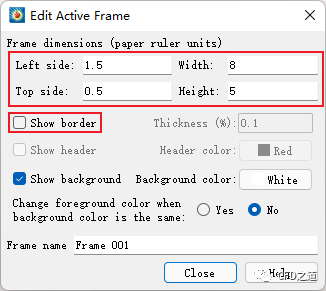

在图形窗口空白位置双击鼠标,或点击菜单Frame → Edit Active Frame… 打开设置对话框 -
取消选项Show border 可以取消图形外边框 -
设置 Left side、Top side、Width及Height
来调整图形尺寸,可以根据个人喜好进行调整
注:通常可以设置宽度与高度比例在0.6左右,这样比较美观。Left side与Top side用于调整图形相对于图形框的位置,这两个参数对最终输出的图形没有影响。
”
此时软件如下图所示。
4 设置变量名称
在进行图形调整之前,可以修改变量的名称。对于没有按照Tecplot规定的格式准备的数据文件,其导入的数据中缺乏变量信息,其按照列数将变量命名为V1、V2……。
-

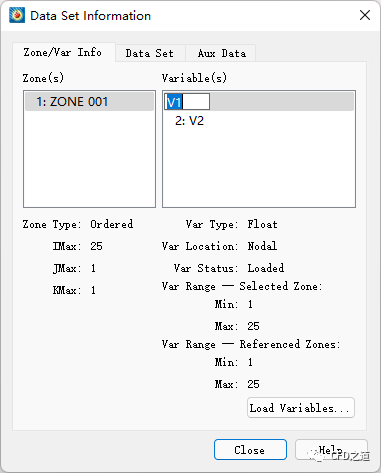

点击菜单Data → Data Set Info… 打开设置对话框 -
鼠标双击Variable(s) 列表框中的列表项V1 ,修改其名称为time
-
相同方式修改变量V2 的名称为Velocity -
修改Zone(s)列表项1:Zone 001的名称为Domain

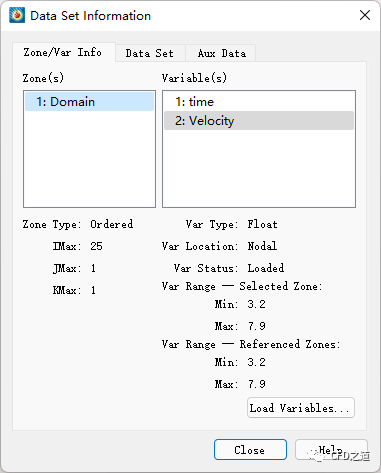

修改完毕后如下图所示。
5 调整曲线样式
-
双击图形窗口中的线条,或点击操作面板中的按钮Mapping Style…打开设置对话框

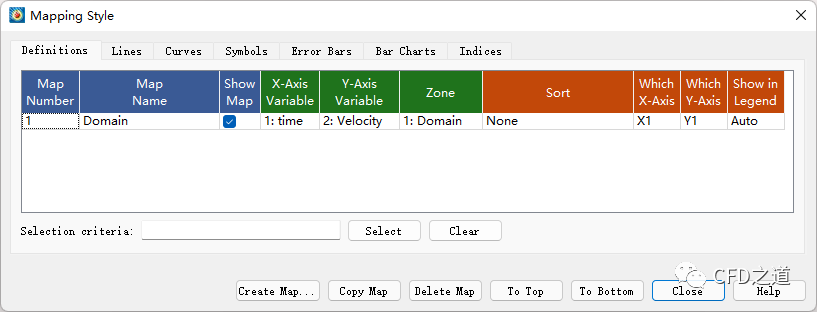

在Definitions
选项卡中可以看到前面修改的区域与变量名称出现在这里了。如果前面没有修改的话,在这里修改也可以。
-
进入 Lines

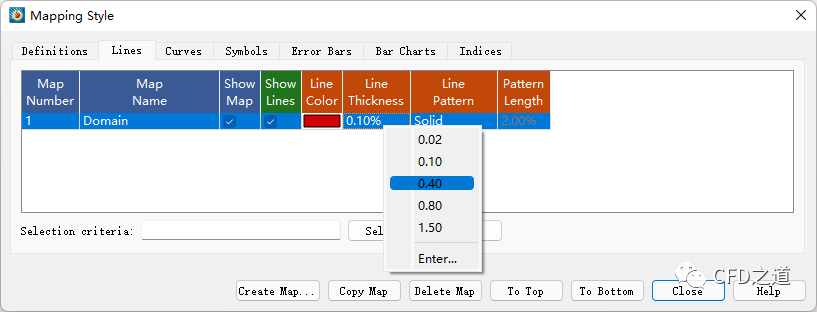

选项卡,如下图所示,鼠标右键选择Line Thickness 下的单元格,点击弹出菜单项0.40 可以将线宽设置为0.4
此时图形如下图所示。
-

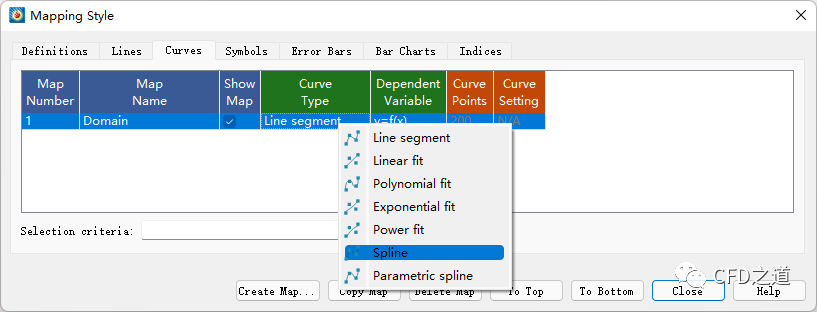

进入 Curves
选项卡,右键点击Curve Type
,在右键菜单中可以选择曲线样式,这里选择Spline可以将数据点光滑连接

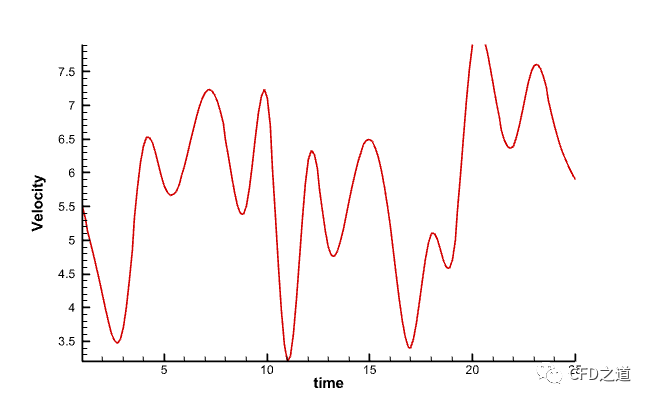

此时图形如下图所示。
-
选中控制面板中的 Symbols
选项,可以在图形中显示标记点
-

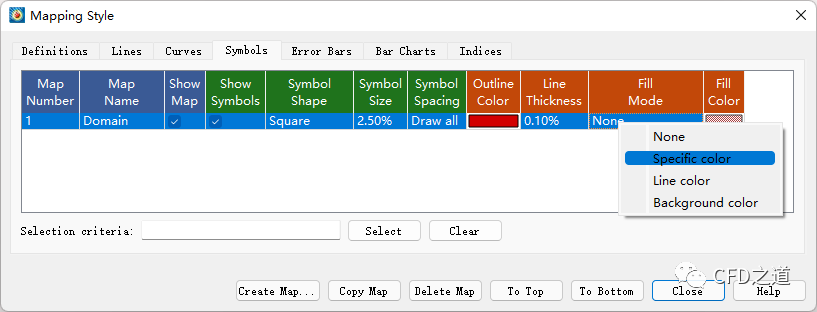

进入 Mapping Style
对话框,进入Symbols
选项卡,右键选择Fill Mode
下的数据单元格,点击按钮Specific Color 可以实心显示标记点
图形如下图所示。
6 调整边框
图形边框可以调整一下,使其看起来更加专业。
-
鼠标双击图形窗口中的坐标轴或点击菜单Plot → Axis… 打开 Axis Details
对话框
6.1 调整X轴
-

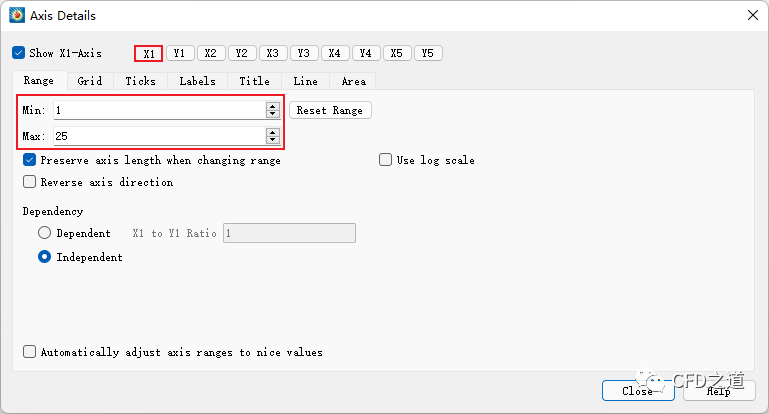

选中按钮 X1
,进入Range
选项卡,如下图所示设置X轴的范围为**[1 , 25]**
此时图形如下图所示。
-
进入 Grid
选项卡,可以设置图形中的网格线,不过一般情况下不使用网格线
-

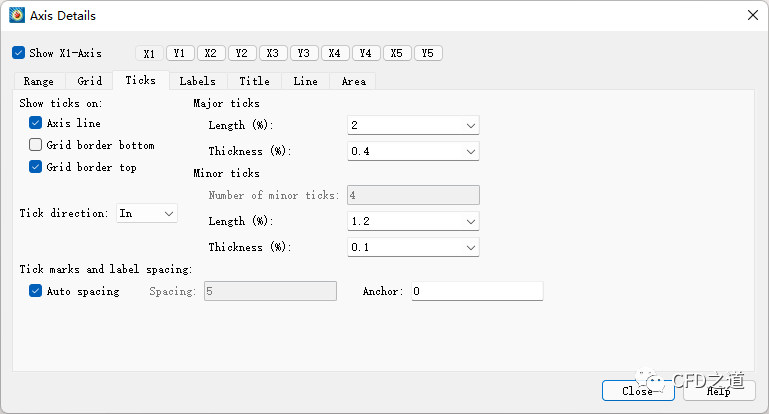

进入 Ticks
选项卡,可以设置X轴上的刻度线显示,包括长度和线宽等,这里采用默认设置
-

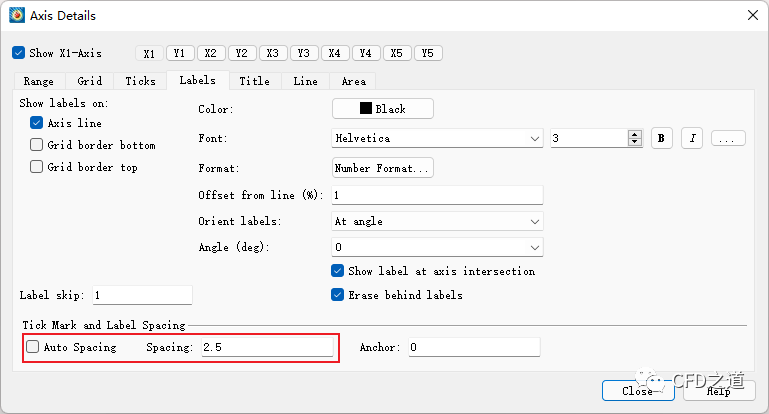

进入 Labels
选项卡,可以设置轴上的文字显示,包括字体信息和放置的位置,如下图所示,取消选择Auto Spacing
,指定参数Spacing
为2.5 ,可以将X轴的文本设置为间隔2.5
-

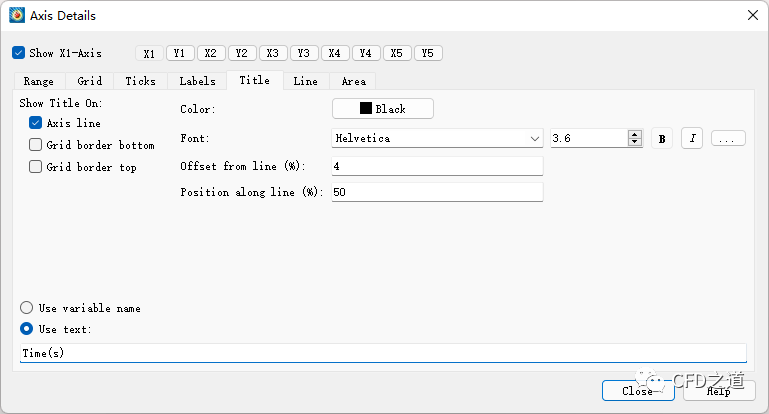

进入 Title
可以设置X轴的轴标签,Tecplot默认使用变量名作为轴标签,这里选择选项Use text
,并指定轴标签为**Time(s)**。此选项卡中还可以设置轴标签的文本样式。
-

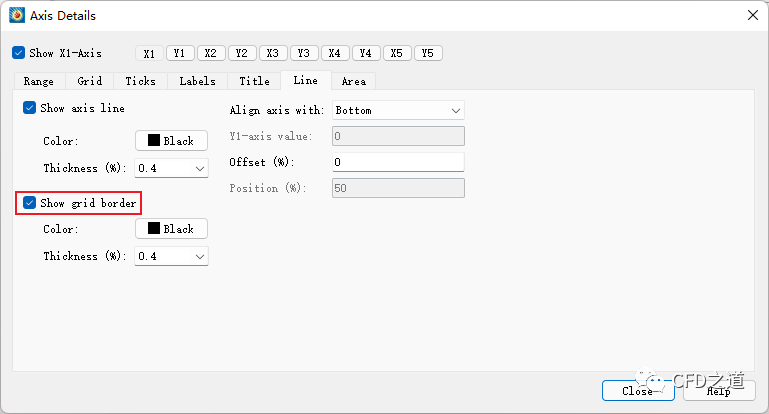

进入 Line
选项卡,激活选项Show grid border可以激活显示图形边框,显示上部右侧的边框
-

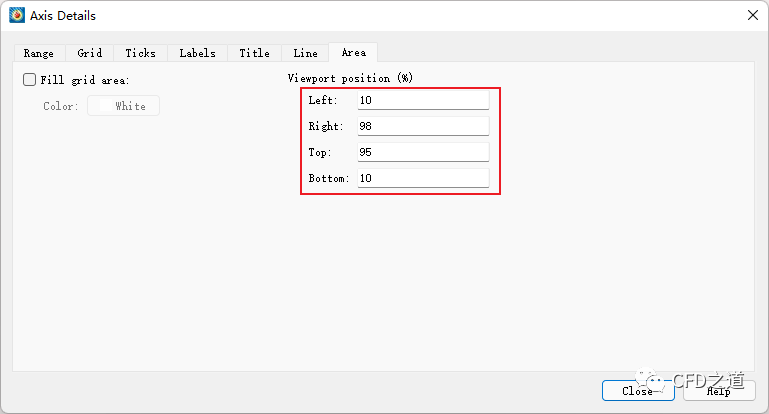

进入 Area
选项卡,如下图所示设置参数。此选项卡能够指定图形信息相对于图片的位置,尽量使图形显得饱满

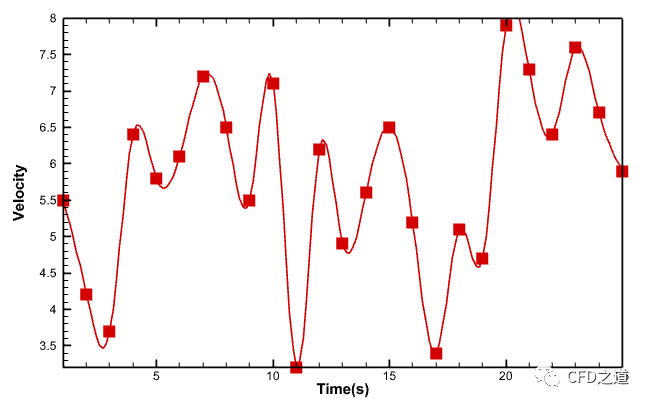

此时图形窗口如下图所示。
6.2 调整Y轴
-
激活Y1 ,如下图所示 -
进入 Range
选项卡,点击按钮Reset Range 打开设置菜单,点击Reset to nice values软件自动设置Y轴的上下限,也可以自己在前面的文本框中输入Y轴的上下限信息
-

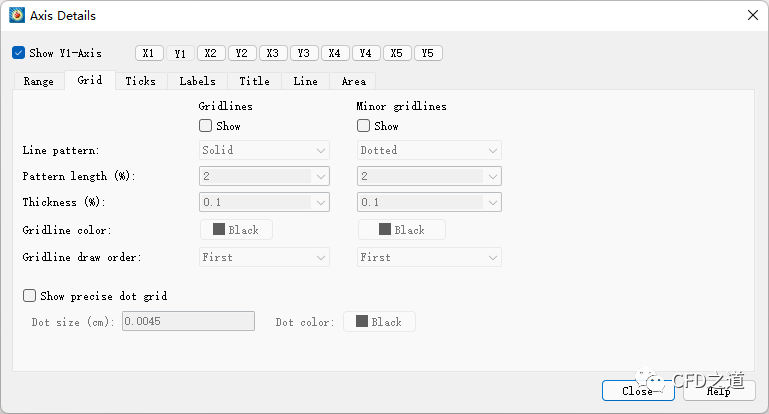

进入 Grid
标签页,这里采用默认参数,不显示Grid
-

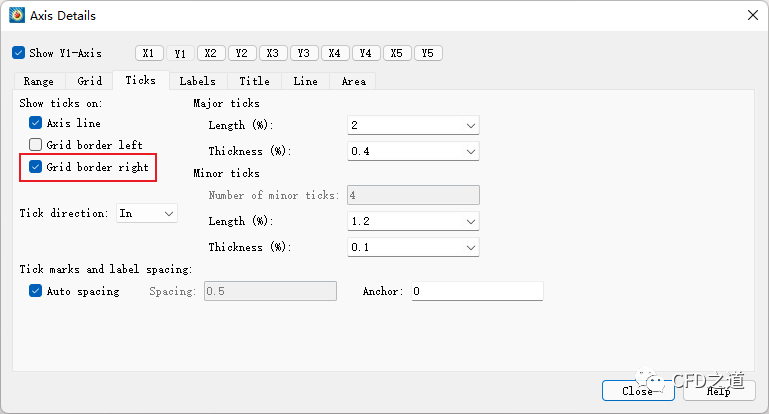

进入 Ticks
选项卡,激活选项Grid border right 显示右侧边框
-

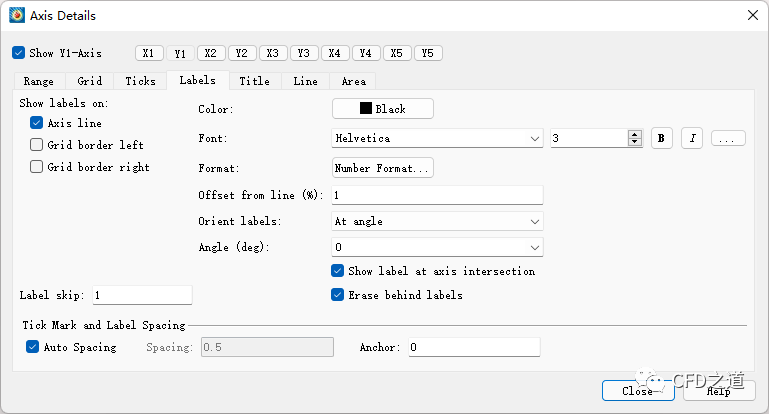

进入 Labels
选项卡,采用默认设置
-

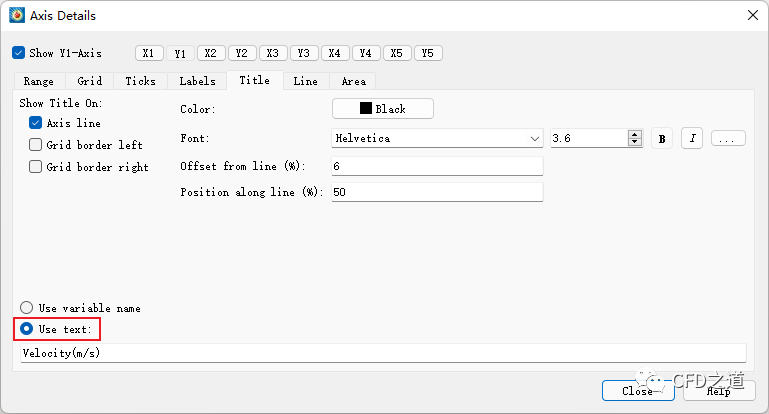

进入 Title
选项卡,如下图所示设置Y轴标签为Velocity(m/s)
-
进入 Line
选项卡,采用默认设置

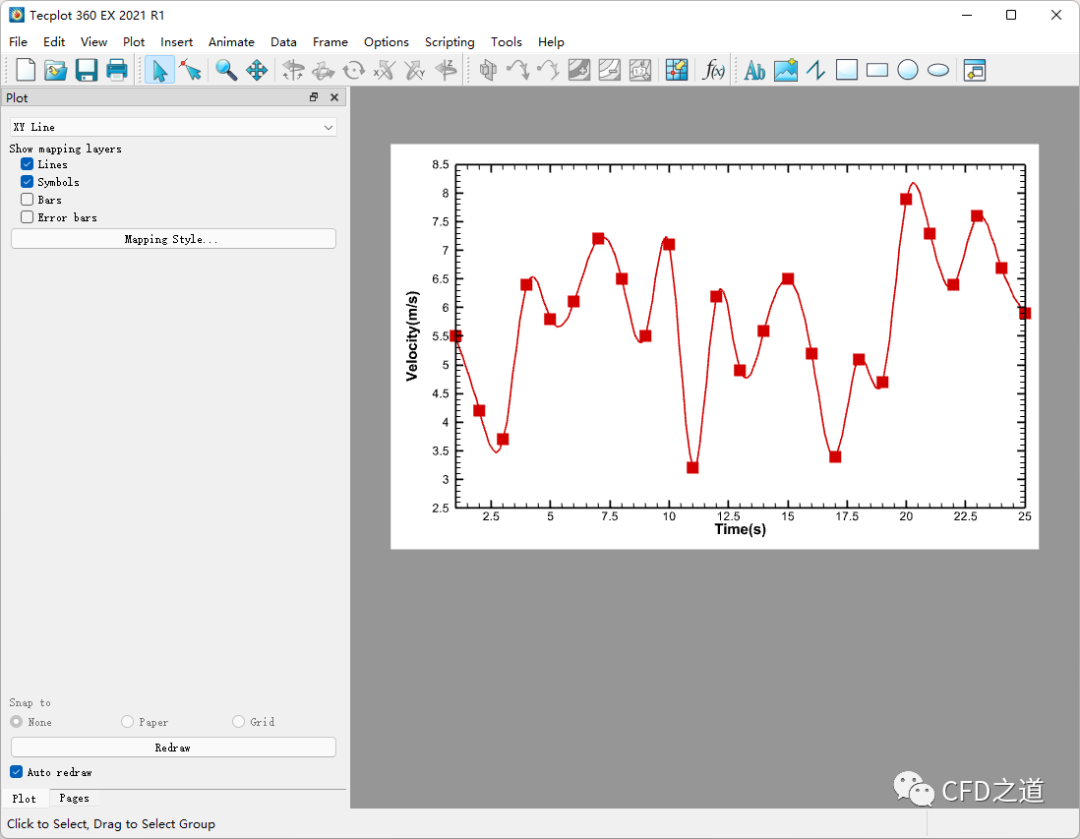

设置完毕后,Tecplot如下图所示。
7 导出图片
Tecplot的图形显示框中不带抗锯齿功能,所以抓图的话效果比较差,这里采用图形导出。
-

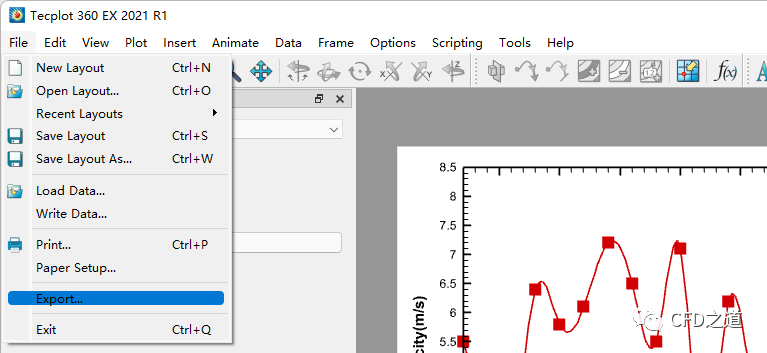

点击菜单File → Export… 打开文件导出对话框
-
如下图所示,设置 Export format
为PNG ,激活选项Antialiasing,采用默认抗锯齿参数
最终输出的图形如下图所示。
看起来还不错。
利用菜单File → Save Layout 保存当前的所有视图信息,下次可以重复调用。
这里输出的是单条曲线图,后面我们再看输出多条曲线的设置。总体来说,Tecplot做曲线图还是比较专业的,几乎所有能看到的地方都有参数进行设置,可定制能力超强。
(完)
