本文演示利用Tecplot对Fluent计算的NACA0012翼型升阻力数据进行分析。

计算条件如下图所示。翼型结构为NACA 0012，来流马赫数为0.7，攻角1.55°。详细的计算过程可自行打开文末的cas文件查看，也可以搜索公众号历史文章查看类似案例。

1 加载文件

案例涉及到的文件如下图所示。主要文件为NACA0012.cas与NACA0012.dat，后面两个xy文件为实验验证数据。

• 启动Tecplot，利用菜单File →  Load Data… 加载文件NACA0012.cas与NACA0012.dat

读入文件后图形窗口如下图所示。

未经调整的原始图形很粗糙。

2 计算马赫数

直接导入Fluent的cas与dat文件时，马赫数并未导入进来，如果需要查看马赫数的话需要在Tecplot中重新计算。

马赫数计算需要利用到材料物性及参考数据，在计算之前需要提前设置。

• 点击菜单Analyze → Fluid Properties… 打开设置对话框

• 如下图所示，在对话框中设置气体常数、绝热指数Gamma、粘度及热导率

• 点击菜单Analyze → Reference Values… 打开参考值设置对话框

• 如下图所示设置参考值

• 点击菜单Analyze → Calculate Variable… 打开设置对话框

• 如下图所示选择变量为Mach Number ，点击按钮Calculate 计算变量

• 打开Contour对话框，如下图所示设置参数

可以查看翼型附近的马赫数分布，如下图所示。

3 显示流线图

• 在操作面板中激活选项Streamtraces ，设置U与V

• 在图形窗口中用鼠标绘制一条直线，可以显示如下图所示的流线

4 计算压力系数

• 点击菜单Analyze → Calculate Variable… 打开设置对话框

• 如下图所示选择变量为Pressure Coefficient ，点击按钮Calculate 计算变量

5 绘制压力系数分布

• 点击菜单Frame → Create New Frame… ，利用鼠标在图形窗口绘制一个矩形用于显示曲线，如下图所示

• 在操作面板中设置图形类型为XY Line ，弹出的对话框中如下图所示

此时图形窗口如下图所示。

• 打开Mapping Style对话框，如下图所示，选中列表项，点击按钮Copy Map 复制一个map

• 如下图所示设置Zone

此时图形窗口如下图所示。

5 添加实验数据

• 启动Tecplot，利用菜单File →  Load Data… 加载文件

• 弹出对话框中选择Tecplot Data Loader ，点击OK 按钮

• 弹出对话框中点击选项Append data to all shared frames

• 弹出对话框中点击按钮Add All 及OK

此时打开Data Set Infomation 对话框，修改第6个zone的名称为ZONE 002

6 将实验数据添加到曲线中

• 如下图所示在Mapping Style中复制添加两个map，并设置相应的参数

• 进入Lines选项卡，如下图所示进行设置

• 进入Symbols 选项卡，如下图所示进行设置

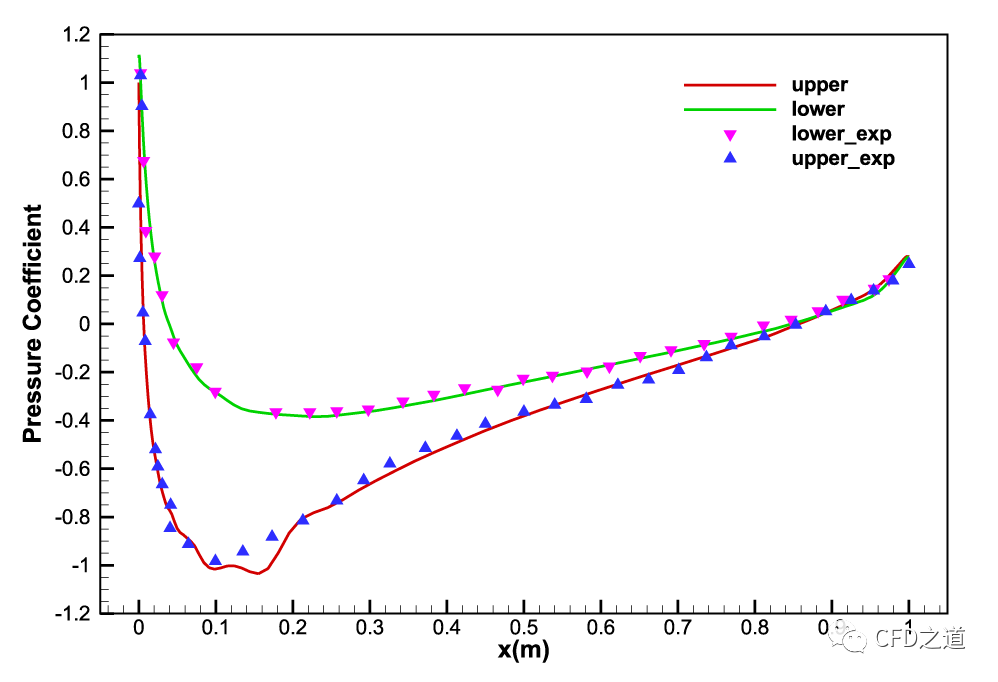

调整后完成的图形如下图所示。

计算结果看起来还是相当不错的。

本文练习文件下载：

链接：https://pan.baidu.com/s/1bM4mlY-9mAswL0kftWoWOA?pwd=tw1y 提取码：tw1y

”
