PointWise是一款专业的CFD网格生成工具，其由网格生成软件Gridgen演变而来，如今市场上同时存在Gridgen与Pointwise（这有点类似Star ccm+与Star CD），该软件官网：http://www.pointwise.com/

以下内容来自百度百科：

Gridgen软件有近30年的应用历史，在F-16, F-15, F-18, F-22, F-35, F-117, B-2, E-2C, P-3C, X-15，x-43、Space Shuttle, Space Station、高性能涡轮和高性能潜艇等的研制中都使用了gridgen软件。Gridgen软件的发展很大一部分是由和美国空军、NASA、洛克希德马丁等单位的合作成果转化过来的，比如重叠网格和T-Rex网格技术等。

Pointwise是Gridgen软件的后续版本，在2008年推出第一个版本，在2012年4月份发布Pointwise 17，该版本集成了Gridgen软件的所有功能。目前Pointwise最新的版本是18.0 R3。

个人觉得如果打算长期从事CFD方面工作的话，掌握PointWise是很有必要的。这软件真的是为CFD网格而开发。其采用自底向上的网格构造思路，能最大限度的控制网格生成过程及网格质量。

下面先以一个简单的随机案例描述Pointwise划分六面体网格流程，下一篇文章再描述四边形网格的生成流程。

PointWise的六面体网格功能很强，其不同于ICEM CFD的虚拟块方式构建六面体网格，但也不同于Hypermesh的通过分割几何体来得到Sweep网格，个人觉得PointWise是综合了这两家之长，功能上是更强大了，然而却牺牲了效率。

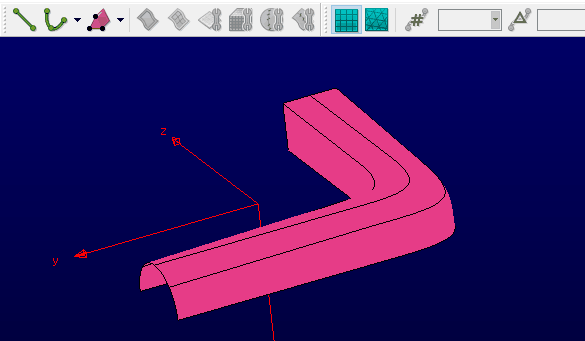

如图所示的几何模型。

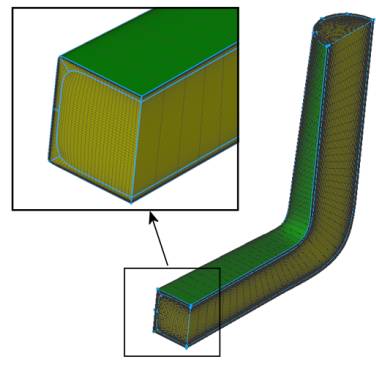

要划分成如下所示的网格。

在启动Pointwise后的第一件事就是选择目标求解器。因为不同的目标求解器可能对于网格有不同的要求。

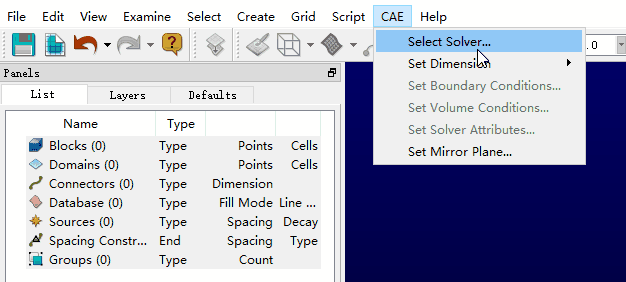

• 选择菜单CAE → Select Sover，在弹出的求解器列表中双击列表项ANSYS Fluent

在Pointwise中，几何被称为Database。

• 选择菜单File → Import → Database

• 从文件选择对话框中选择打开几何文件TransitionDuct.igs

• 点击OK按钮导入几何

在PointWise中，先设置默认网格参数，之后还可以对网格细节进行调整。

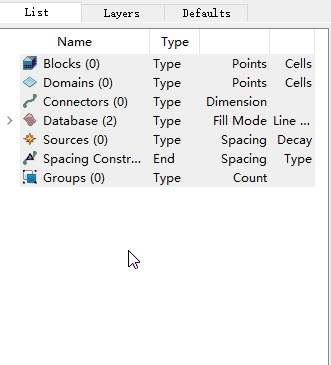

• 切换到Defaults标签页

• 激活选项Connector，选择Dimension，设置其值为50

拆分几何以补充几何中的边线。

• 选中名称为Pipe-Upper的几何面

• 选择菜单Edit → Split，打开几何分割面板

• 选中Advanced选项

• 设置UV选项为0 0.5

• 激活选项Split Direction为V

• 点击OK按钮切割几何面

• 选择名称为Pipe-Lower的几何面

• 采用相同的方法，设置UV选项为0 0.5

• 点击OK按钮切割几何面

在PointWise中，面网格被称之为Domain。

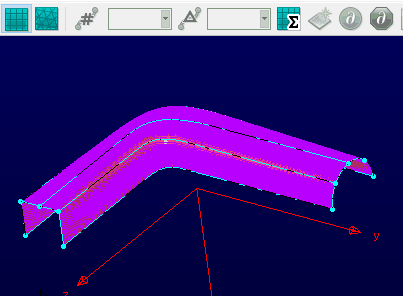

• 选择所有的几何体

• 选择工具栏按钮Structured

• 点击工具栏按钮Domains on Database Entities

为了拉伸面网格生成体网格，必须合并面网格节点，防止有缝隙的存在。

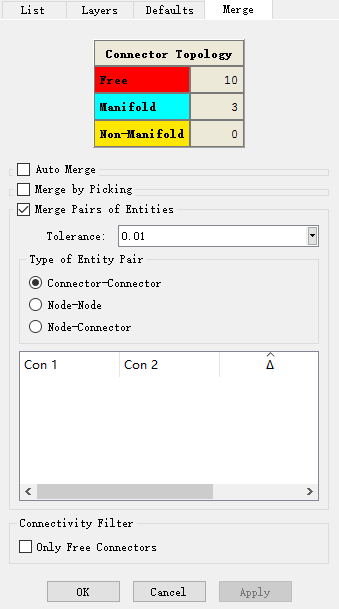

• 选择菜单Grid → Merge，打开合并面板

• 选择选项Merge Pairs of Entities

• 设置Tolerance为0.01

• 选择Type of Entity Pair为Connector-Connector

选择入口domain及出口domain，设置其网格节点数量为25。

调整其他地方网格分布。

• 关闭所有的Mask，仅保留Spacing Constraints

• 选择如图所示的connector

• 设置其spacing为2.0

具体操作如下图所示。

在进行拉伸之前对面网格进行光顺是非常有必要的。

• 选择所有的面网格

• 选择菜单Grid → Solve…打开网格光顺面板

• 设置Iterations为10

• 点击按钮Run

可以多次点击Run按钮直至网格没有变化为止。

边界层网格通过拉伸形成。

• 选择所有的domains

• 选择菜单Create → Extrude → Normal打开法向拉伸面板

• 激活选项Assemble Specaial，点击按钮Delete All Faces

• 选择选项One Face Per Domain

• 点击按钮Assemble

• 点击按钮Done

• 切换到Boundary Conditions标签页

• 选择入口面的4条边，设置其约束为Constant Y

• 选择出口面的4条边，设置其约束为Constant Z

• 选择对称面的2条边，设置其约束为Constant X

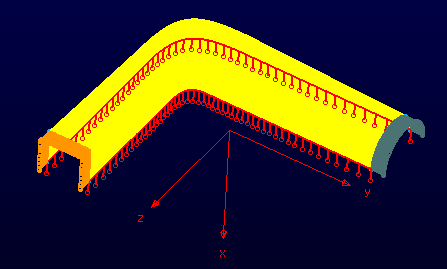

约束完毕后如下图所示。

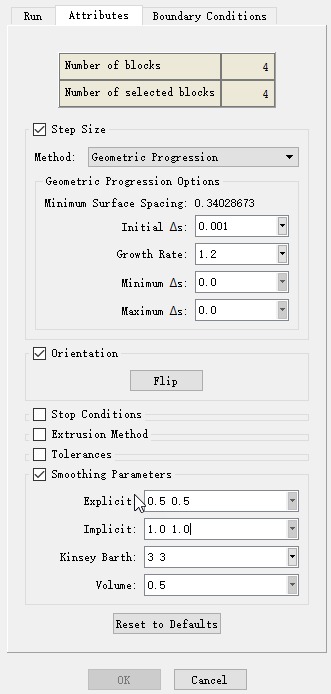

• 切换至Attributes标签页，按下图所示进行设置。

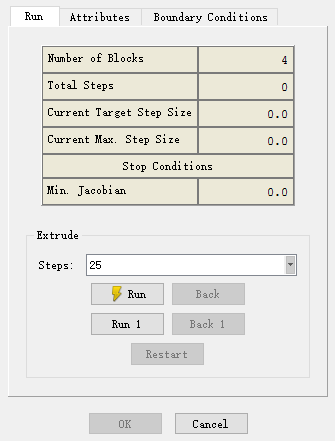

• 切换到Run标签页，设置Steps为25

• 点击按钮Run

• 点击OK按钮关闭面板

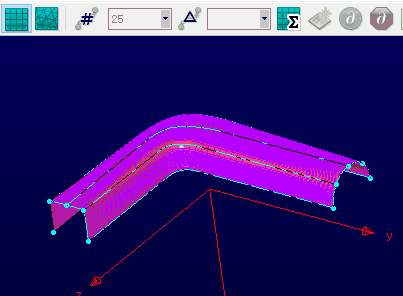

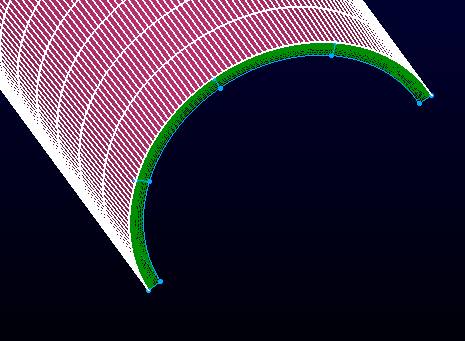

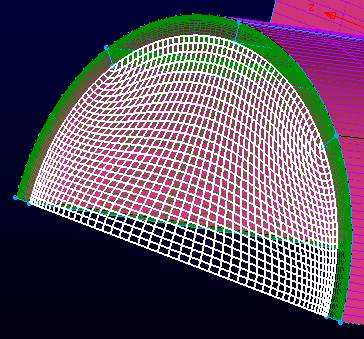

拉伸形成边界层网格如下图所示。

为了形成最终的体网格，还需要补充创建面网格。

• 选择如下图所示的AB两个节点

• 点击工具栏按钮2 Point Curves创建Connector

• 同理选择CD节点创建Connector

• 设置AB和CD的Dimension为49

• 设置AB的spacing为0.06，CD的spacing为0.08

• 创建入口和出口的Domain并进行光顺

• 选择对称面上的connector，创建Domains，同样进行光顺。

PointWise中，体网格称之为Block。

• 选择所有的Domains

• 点击工具栏按钮Assemble Blocks创建体网格

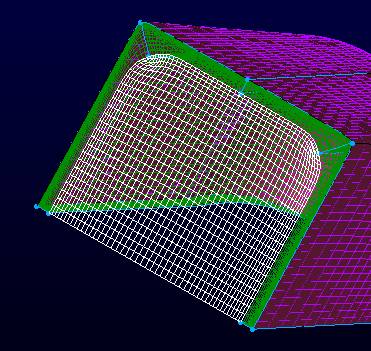

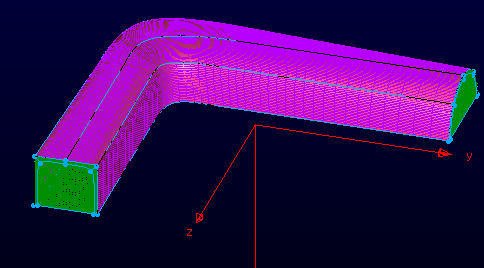

最终生成网格如下图所示。

创建边界命名非常重要。

• 选择菜单CAE → Set Boundary Conditons

• 按如下操作。

(不知为何，此图上传不上来，看视频吧！)

可设置CAE Type，如设置inlet为velocity Inlet等。

输出网格到求解器。

• 选择所有的Blocks

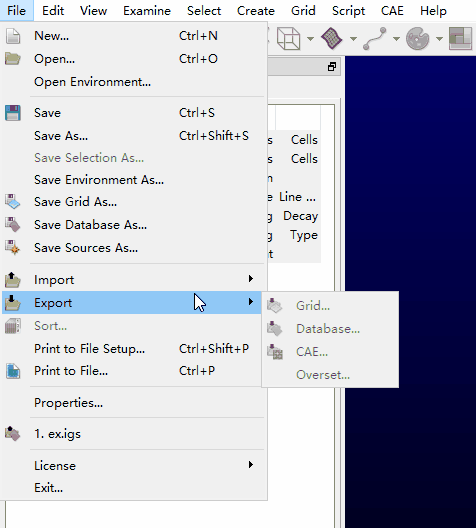

• 选择菜单File → Export → CAE

• 在文件保存对话框中选择文件名称后输出文件

启动Fluent，打开Cas文件，查看网格。

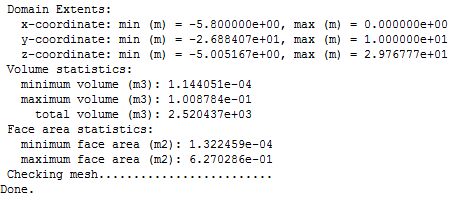

Check网格，没有问题。

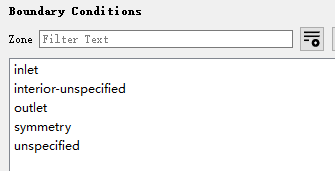

查看边界，都很齐全。

OK，本案例结束。

文末再次推荐各位从事CFD的人们使用PointWise。

【视频链接: https://pan.baidu.com/s/1pLLU68b 密码: rzfy】
