最近一直有人留言说介绍ICEM CFD，今天就来掰一掰这软件。

ICEM CFD目前是作为ANSYS CFD的网格核心工具，其担负着为ANSYS Fluent及ANSYS CFX输出网格的任务，虽然说近年来ANSYS在力推Mesh模块和Fluent Meshing，其核心地位有所下降（看近几年的新版本功能更新可见端倪），然而在近期其仍然是ANSYS CFD的主要网格工具。后续我们再提Fluent Meshing，今天的主角是ICEM CFD。

ICEM CFD并不是ANSYS的亲儿子，是从别家买回来的。市面上还有一款做曲面造型的软件叫ICEM Surf，据说是ICEM CFD的兄弟，如今被达索买走了。小公司的软件就是这样，总逃不脱被收购的命运。ICEM CFD被ANSYS收购之后受到优待，软件界面经过不断修改，而且不断的与ANSYS核心产品进行融合，如今已经被集成到ANSYS Workbench中。（ICEM CFD除了作为Workbench的模块之外，还可以独立运行，由此也可以看出这软件在ANSYS中的地位了）。

ICEM CFD的功能非常齐全：

• 几何处理。ICEM CFD具备一定的几何建模功能，虽然操作方便性上无法和专业CAD软件相比，然而功能还算完善，绝大多数复杂几何均可创建。除此之外，ICEM CFD支持绝大多数主流CAD软件的文件格式及通用文件格式，在几何导入方面毫无压力。ICEM CFD还具备较好的几何修改功能，能够应付绝大多数的破损几何修复。

• 网格生成。ICEM CFD除了提供常规的自动非结构网格外，还提供了分块六面体功能。在非结构网格生成方面，其支持除多面体网格外的所有网格形式。而其分块六面体功能，则采用独特的虚拟块映射方式生成贴体六面体网格，支持自顶向下及自底向上两种块构建方式，在实际网格划分中非常灵活。

• 网格输出。ICEM CFD支持市面上所能见到的绝大多数CAE求解器所接受的网格，同时其还能输出一些通用网格格式。

多说无益，以一个简单的案例来描述ICEM CFD的网格生成功能。由于其自动非结构网格过于简单，本次重点描述其分块六面体功能。后续会有专题专门详细讲。

采用前面的Pointwise案例所用的几何文件。

ICEM CFD可以从开始菜单中启动，也可以从Workbench中启动。

• 启动ICEM CFD后，选择菜单File → Import Model，打开文件选择对话框

• 设置对话框的文件类型过滤器为IGES

• 选择文件TransitionDuct.igs

• 点击打开按钮选择文件

• 在左下角面板中点击Apply按钮加载文件

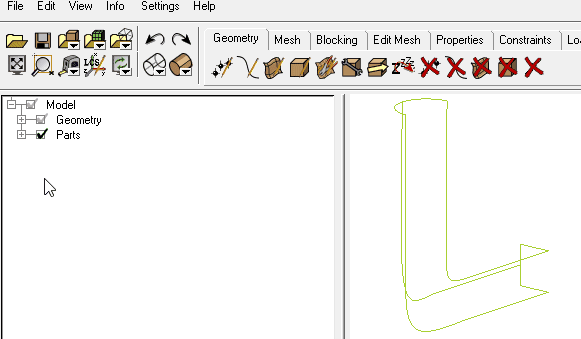

按如下操作显示几何面。

导入的是一个曲面。虽然ICEM CFD的分块六面体功能并不要求几何必须是三维实体，然而本案例导入的几何模型缺少了必要的线条。同时为了后续网格划分方便，还需要添加一些辅助几何。

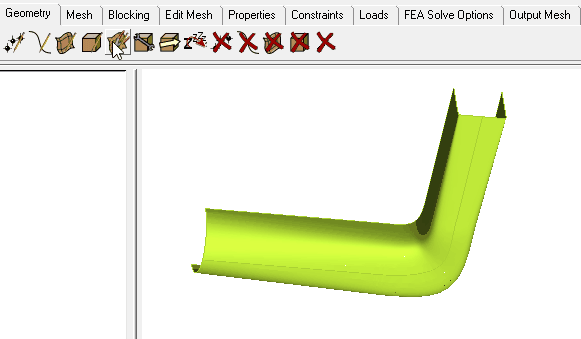

• 选择Geometry标签页，选择按钮Repair Geometry

• 点击左下角按钮Apply

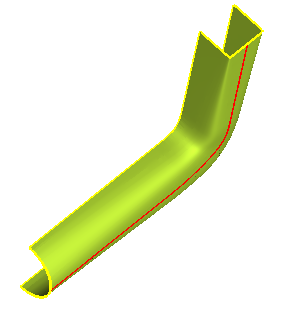

处理完毕后的几何如下图所示。

可以看到几何上的边线有不同的颜色。这里暂时不管它。

• 按下图所示先创建两条中线

• 按下图所示创建几个标志点，方便后续块的关联

这几个点位置差不多就行，不需要特别精确。

• 将缺失的几何面补齐

在ICEM CFD中，边界命名是通过创建Part来实现的。按下图所示创建Part。

这里采用自顶向下构建块。其实也可以采用自底向上，都差不多。

• 选择Blocking标签页，选择Create Block按钮

• 左下角面板中设置Part名称为Fluid

• 采用默认参数，点击左下角按钮Apply创建块

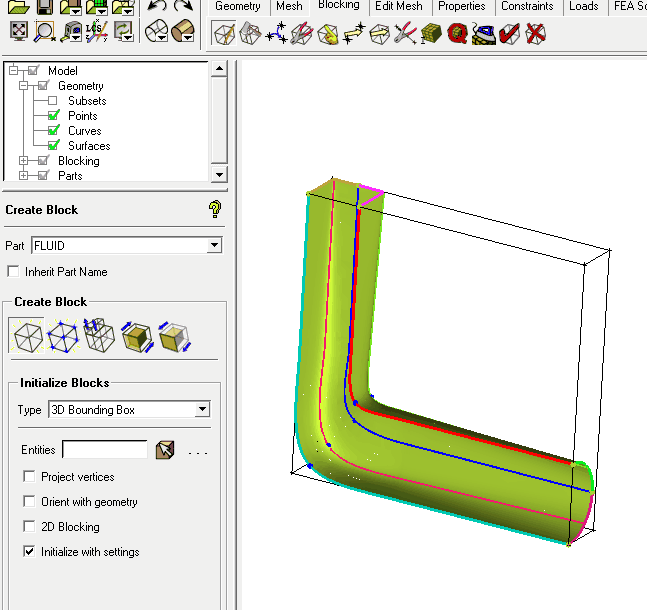

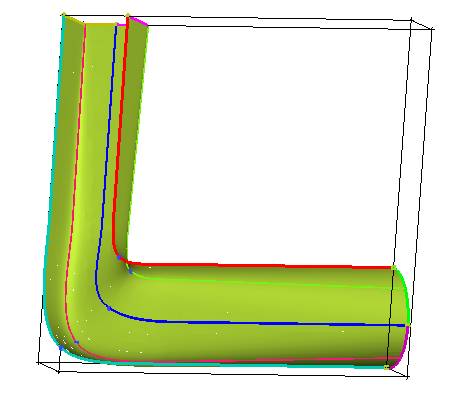

创建的初始块如下图所示。

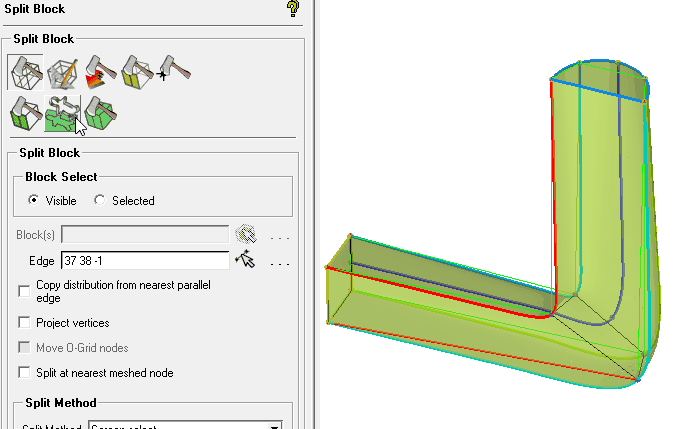

本案例的块需要切割。这里采用C型切割。如下图所示操作。

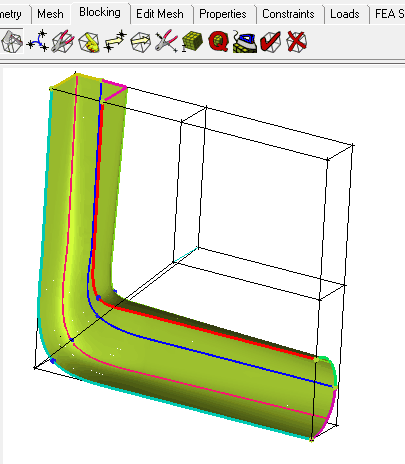

将多余的块删除掉。

在ICEM CFD分块划分六面体中，最为重要的一环是进行关联。这里先进行点关联，之后进行线关联。关于关联的详细介绍，我们留到后面的专题中去讲述。

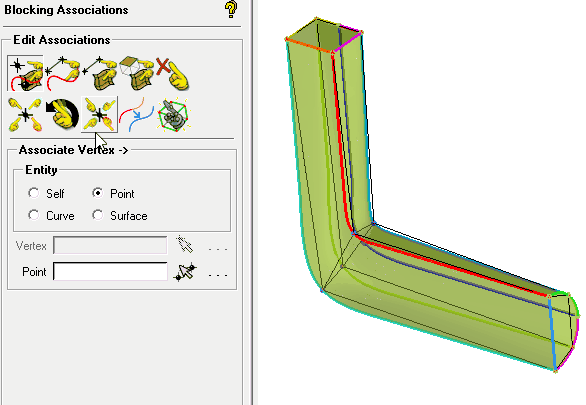

• 进行点关联

• 进行线关联

此时可以指定尺寸，生成网格了。

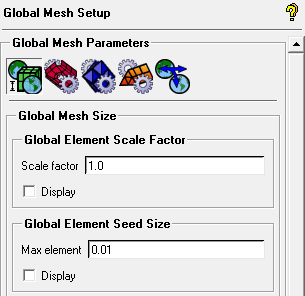

• 选择Mesh标签页，选择按钮Global Mesh Setup

• 设置Max element为0.01

更新网格参数。

• 选择Blocking标签页，点击Pre-Mesh Params按钮

• 点击左下角按钮Apply

此时可以观察网格了。

• 选择激活模型树节点Blocking > Pre-Mesh，可以观察生成的网格

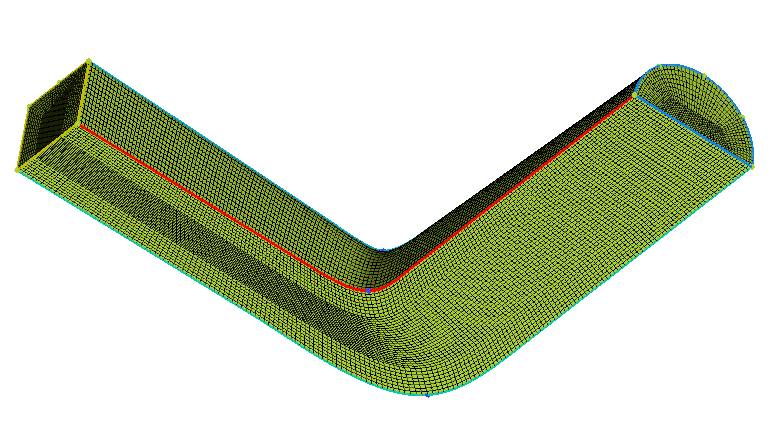

生成的网格如下图所示。

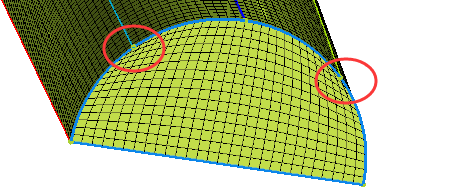

将块O型切分以提高网格质量。目标是处理下图中红圈所示的低质量网格。

• 选择Blocking标签页，点击按钮Split Block，按下图所示进行O型切分

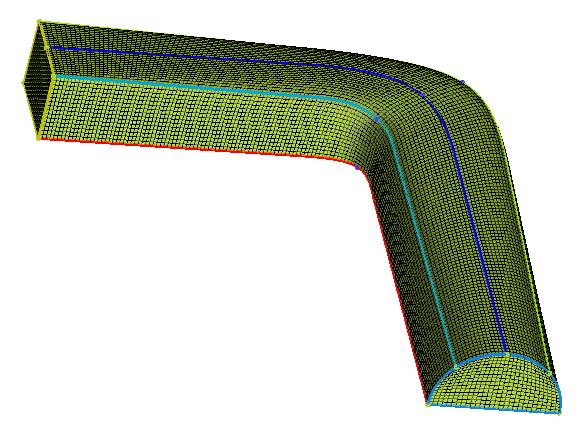

O型切分后网格如下图所示。

后期还可以优化网格分布、指定边界层参数等，这里就不演示了。

上面只是预览网格，并未真正生成网格。

• 选择菜单File → Mesh → Load From Blocking生成网格

• 选择Outpu标签页，点击按钮Select Solver选择目标求解器

• 点击按钮Write input输出网格

本案例结束。

本案例只是简单的描述了ICEM CFD分块六面体划分思路。更多的关于ICEM CFD的内容，后面开专题详细讲述。
