STAR CCM+案例|挖掘机

内容纲要

本案例演示利用STAR CCM+中的DEM模型仿真挖掘机物料挖掘过程。

对于不受周围流体显著影响的颗粒的DEM模拟,STAR-CCM+允许在无需体网格的情况下对颗粒运动行为进行模拟。

本教程将模拟挖掘机铲斗从浅坑中铲起小球的过程。这些球体在被挖掘机铲起之前被注入坑中。在案例中,坑内和坑上方的空气不需要体网格。相反可以将区域边界指定给颗粒区域,从而允许STAR-CCM+在不需要任何流体力的情况下求解DEM颗粒的物理问题。

1 导入文件

  • 启动STAR CCM+
  • 利用菜单File → Load… 加载仿真文件excavator_start.sim
  • 计算模型如下图所示

2 指定颗粒及固体区域

  • 选择模型树节点Bucket及Domain,点击右键并选择菜单项Assign Parts to Regions… 打开区域分配对话框
  • 如下图所示设置参数
  • 选择模型树节点Regions > Domain,设置其TypeParticle Region
  • 相同方式设置Bucket的类型为Solid Region

3 选择物理模型

  • 右键选择模型树节点Continua,点击弹出菜单项New → Physics Continuum创建新节点Physics 1
  • 右键选择模型树节点Physics 1,点击弹出菜单项Select Models… 打开模型选择对话框
  • 选择以下物理模型
    • Meshfree DEM
    • Gravity

模型选择完毕后如下图所示。

4 设置颗粒相互作用

  • Model Selection对话框中,右键选择节点Lagrangian Phases,点击弹出菜单项New创建颗粒,命名新节点为Particle
  • 选中节点Particle,选择选项DEM ParticlesSpherical ParticlesSolid,如下图所示
  • 右键选择节点Phase Interactions,点击弹出菜单项New → Particle → Particle创建颗粒-颗粒相互作用,命名新节点为Particles-Particles
  • 选中节点Particles-Particles,右侧面板中选择选项Hertz Mindlin,如下图所示
  • 右键选择节点Phase Interactions,点击弹出菜单项New → Particle → Wall创建颗粒-壁面相互作用,命名新节点为Particles-Wall
  • 选中节点Particles-Wall,右侧面板中选择选项Hertz Mindlin,如下图所示
  • 将节点Continua > Physics 1 > Models > Lagrangian Multiphase > Lagrangian Phases > Particles > Models > Solid > Rubber名称修改为Rock
  • 双击Rock节点,弹出材料设置面板,如下图所示设置
  • 选中节点Physics 1 > Models > Multiphase Interaction > Phase Interactions > Particles-Particles > Models > Hertz Mindlin,如下图所示指定参数
  • 双击模型树节点Rolling Resistance,如下图所示设置参数
  • 设置Particle-Wall的Hertz Mindlin参数
  • 设置Particle-Wall的Rolling Resistance参数

5 描述铲斗运动

将挖掘机铲子的运动指定为X-Y平面中的平移运动与绕X轴的旋转运动的叠加。

平移运动指定为:

以及

因此可以进行以下设置。

  • 创建场边量Bucket Rotation
  • 创建场变量Bucket Vy
  • 创建场变量Bucket Vz
  • 右键选择模型树节点Tools > Motions ,点击弹出菜单项 New > Translation,修改新建的节点名为Bucket Motion
  • 选中节点Bucket Motion,指定Translation Velocity[0.0, ${bucketVy}, ${bucketVz}]
  • 右键选择模型树节点Superposing Motions,点击弹出菜单项New → Rotation
  • 双击模型树节点Superposing Motions,如下图所示设置参数
  • 选中模型树节点Regions > Bucket > Physics Values > Motion Specification,如下图所示设置参数Motion

6 注入颗粒

  • 右键选择模型树节点Geometry > Parts,选择弹出菜单项New Shape Part > Block
  • 如下图所示审核中几何参数,点击Create创建几何,并命名几何节点为Injection Volume

新创建的几何模型如下图所示。

  • 右键选择模型树节点Injectors,点击弹出菜单项New创建入射器
  • 选中节点Injector 1,如下图所示设置参数
  • 双击节点Injector 1,弹出的面板中进行如下图所示设置

7 显示颗粒

  • 鼠标右键选择模型树节点Scenes > Particles ,点击弹出菜单项Open
  • 选中模型树节点Scenes > Particles > Outline 1 > Parts并设置PartsRegions > Bucket > Boundaries、 Regions > Domain > Boundaries
  • 选中模型树节点
  • 选中节点Scalar 1 > Parts,指定PartsParticle
  • 选中选项Scalar 1 > Scalar Field,指定FunctionParticle Velocity:Magnitude
  • 右键选择节点Particles,点击弹出菜单项New Displayer → Surface
  • 选中节点Surface 1 > Parts,如下图所示指定Parts

8 进行计算

  • 选中模型树节点Implicit Unsteady,设置Time-Step0.01 s
  • 选中模型树节点Stopping Criteria > Maximum Inner Iterations,激活选项Enabled
  • 选中模型树节点Stopping Criteria > Maximum Physical Time,指定参数Maximum Physical Time7.0 s
  • 选中选项Maximum Steps,取消激活选项Enabled
  • 点击菜单Solution → Run进行计算

9 计算结果

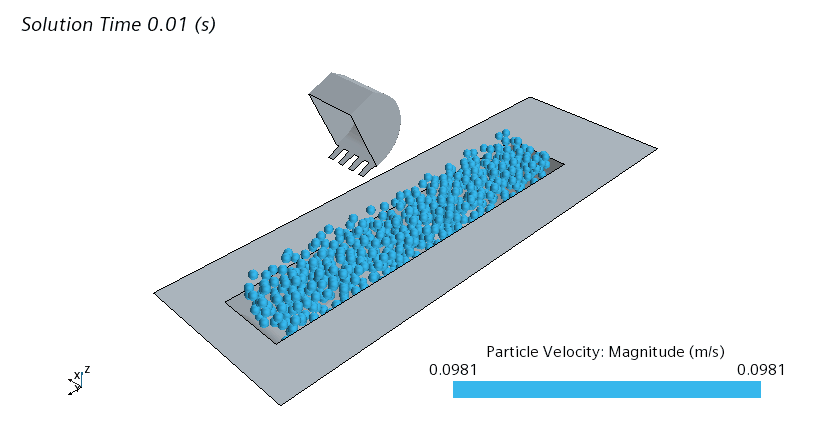

计算结果如下图所示。

本案例为STAR CCM+2021.3随机案例,案例初始输入文件下载:

链接:https://pan.baidu.com/s/1E5rvUSPqjX92HUqrKe2X9A 提取码:55gt


(完)
