FloEFD是一款无缝集成于主流三维CAD软件中的高度工程化的通用流体传热分析软件，其完全支持直接导入Pro/E、Catia、Solidworks、 Siemens-NX、 Inventor等所有主流三维CAD模型，并可以导入Parasolid、 IGES、 STEP、ASIC、VDAFS、WRML、STL、IDF、DXF、DWG等格式的模型文件。

FLOEFD是一款EFD软件，主要面向工程师。与常规的CFD软件相比，其具有非常友好的GUI操作界面、更快速的求解速度，更低的内存消耗，只是求解精度可能略有欠缺，然而对于工程应用来讲，求解速度可能比求解精度更加重要。

关于FloEFD的介绍，可查看这里：http://www.simu-cad.com/product-1655.aspx。

这里以一个非常简单的案例来展示FloEFD解决工程流动问题的简单与方便。

1 案例描述

本案例演示利用FloEFD计算流体流经球阀造成的局部流动损失。

流经球阀的局部压力损失与阀门的开度有直接关系，本案例计算阀杆旋转40°时形成的局部压力损失。

2 导入几何

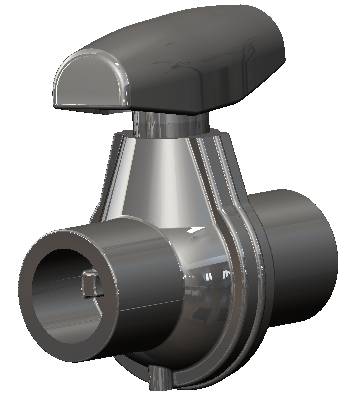

• 启动FloEFD软件，导入几何文件ball valve.sldasm

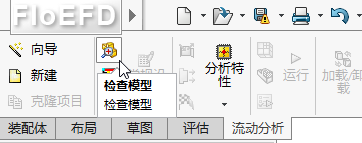

• 进入流动分析标签页，选择检查模型按钮

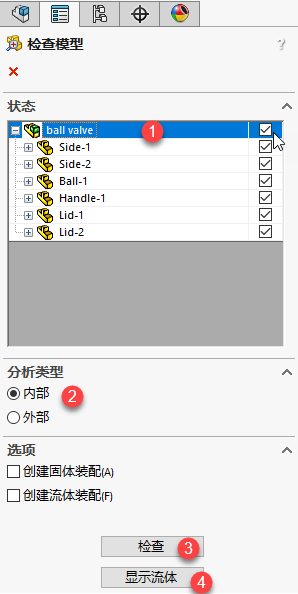

• 在设置面板中选中ball valve，选择分析类型为内部，点击按钮检查

下方窗口中会显示模型检查结果，如下图所示。

• 点击按钮显示流体，此时会在图形窗口中显示计算域几何，如下图中的蓝色部分。

3 创建FloEFD工程

本案例利用工程向导创建计算工程。

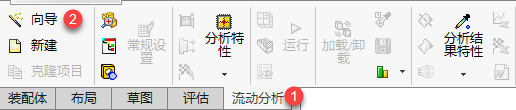

• 进入流动分析标签页，选择按钮向导启动流动向导

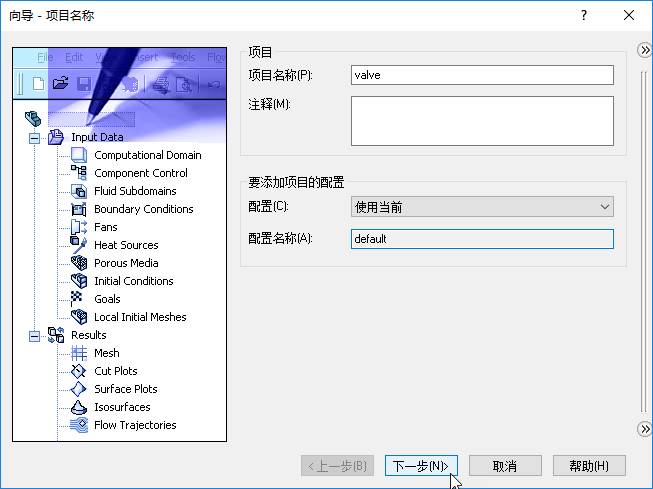

• 设置项目名称，点击下一步

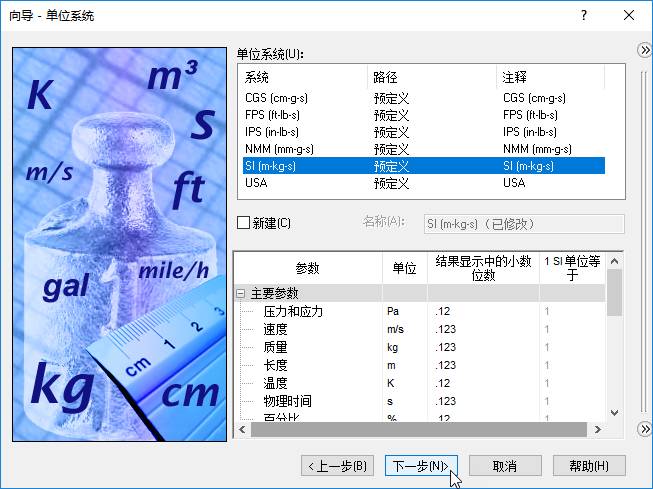

• 在单位系统对话框中选择国际单位制SI(m-kg-s)，点击下一步

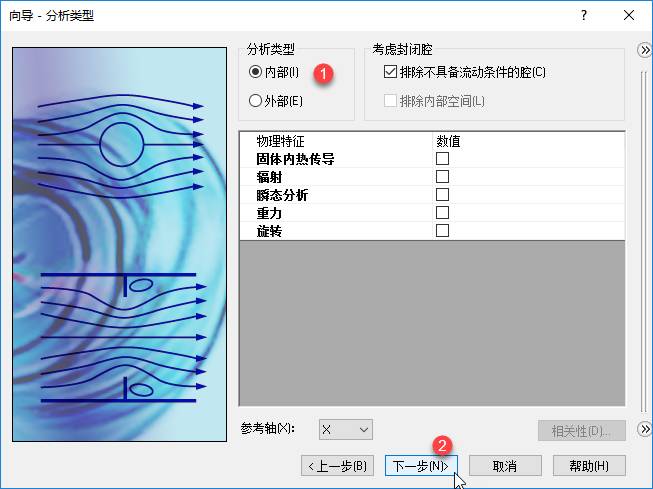

• 在分析类型页中选择分析类型为内部，点击下一步按钮继续

• 在流体选择页找那个选择介质为水，点击按钮添加将材料添加到项目中，点击下一步按钮继续

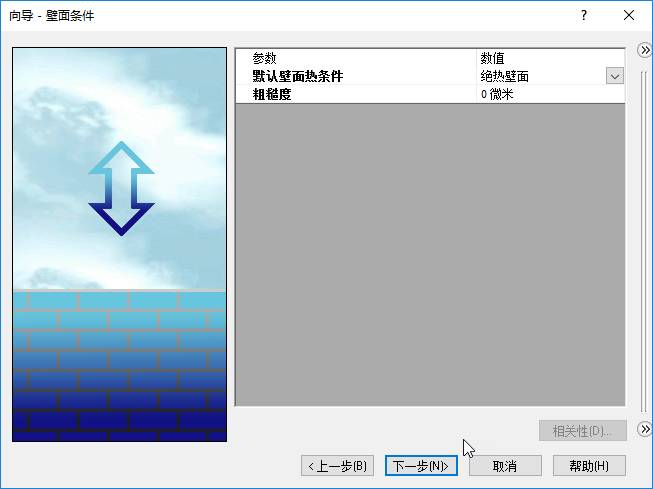

• 在壁面条件页面保持默认设置，点击下一步按钮继续

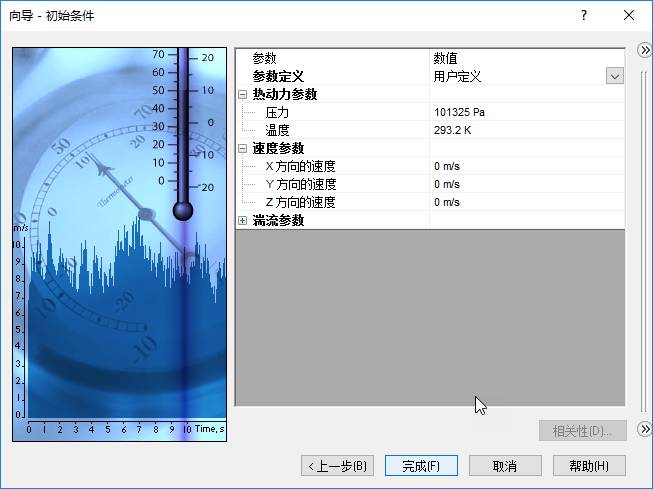

• 初始条件页面保持默认设置，选择完成按钮结束向导

4 指定边界条件

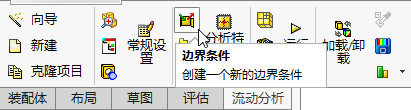

• 在流动分析标签页中，选择边界条件按钮，如下图所示

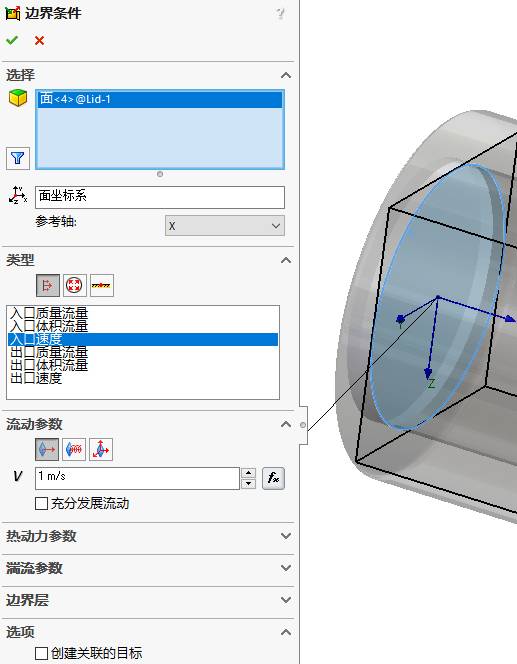

• 如下图所示，选择lid部件的内表面，设置其为速度入口，速度值为1 m/s，其他参数保持默认设置

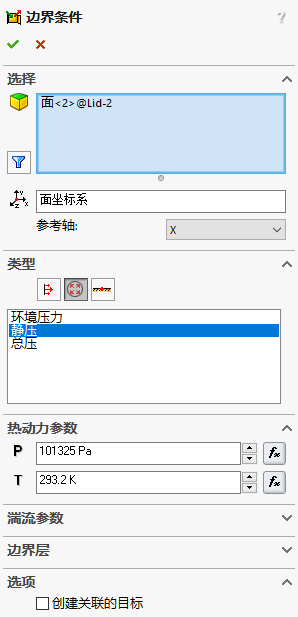

• 相同方式设置出口为压力出口，设置其静压为0。

5 插入监控目标

这里要监控进出口两个面的压力。

• 右键选择模型树节点目标，选择菜单插入表面目标…，如下图所示

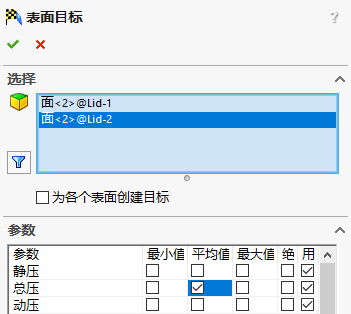

• 选择进口与出口两个面，激活选项总压的平均值，如下图所示

6 指定网格参数

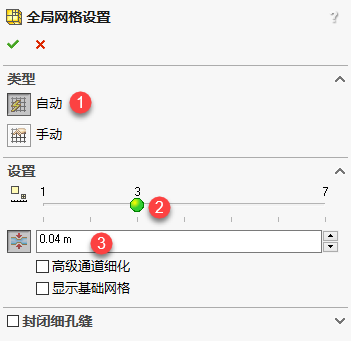

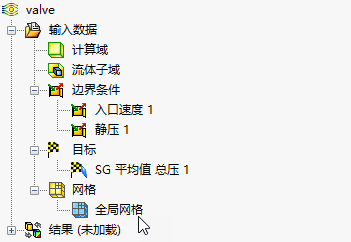

• 双击模型树节点网格 > 全局网格，弹出网格参数设置面板

• 网格设置面板中按下图所示进行设置

7 进行计算

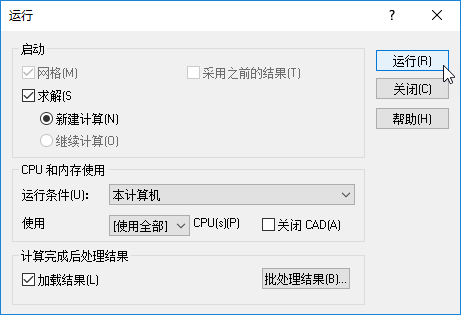

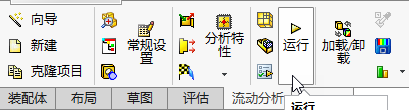

• 在流动分析标签页中，点选按钮运行，弹出运行对话框

• 采用默认设置，点击运行按钮进行计算

8 计算监控

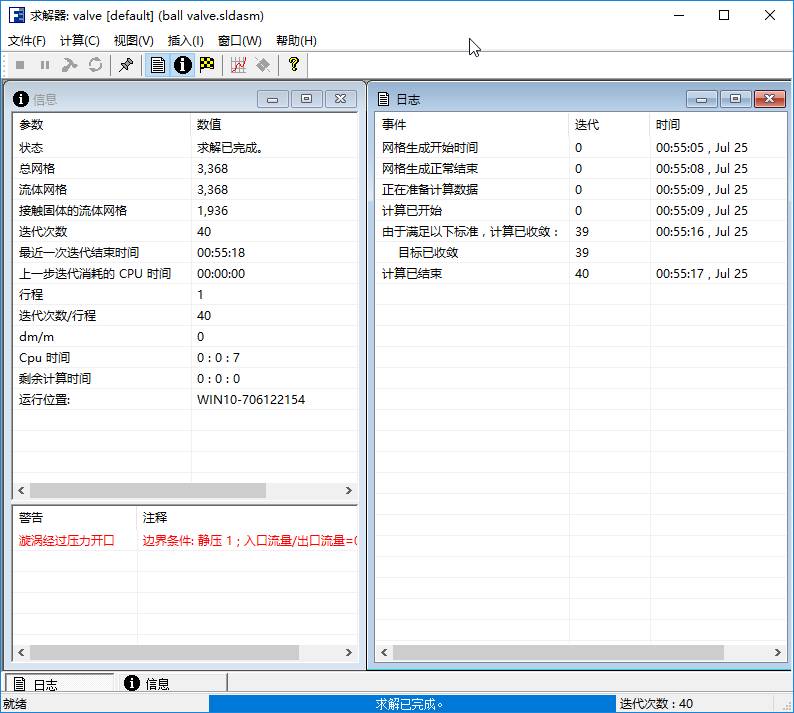

由于本案例很简单，因此计算很快结束。在求解监控对话框中提示旋涡经过压力开口，意思是出口位置距离扰动区域太近，这可以通过延长出口来避免。

9 后处理

这可以查看切面上云图分布。

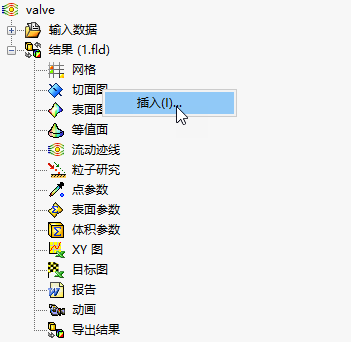

• 插入切面

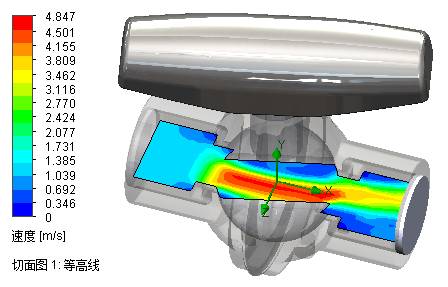

• 查看切面上流速分布

其他各种后处理方式就懒得演示了，各位有兴趣的自己尝试吧。后面再推出一些有意思的案例。
