以前总有人在群里索求gambit的和谐地址,然而大多数下场是被众多鄙视声音给吓跑。开个玩笑,其实gambit是一款非常优秀的网格划分软件,奈何年久失修(接近十年没有更新了,今后估计也不会更新了)。今天给大家推荐的Trelis软件具有和Gambit五成相似度,对于找不到新版Gambit的怀旧小伙伴可以尝试一下。
Trelis的前身是CUBIT,一款来自于美国Sandia国家实验室的计算网格生成软件,可为众多的结构求解器与流体求解器准备网格文件。不过后来这软件被商业化,改了个名字叫Csimsoft Trelis,当前最新版本是16.3版,详细介绍可查看其官方网站:http://csimsoft.com/。该公司最近出了个叫bolt的软件挺有意思,后面再说。今天的重点是Trelis。
trelis有三个版本,分别为FEA、CFD及Pro。顾名思义,FEA是针对结构有限元求解器,CFD是针对流体求解器,而Pro则同时包含FEA及CFD的的全部功能。关于这三种版本的区别,如下表所示(来自于其官方网站)。
图中的20 to 26,表示面20、21、22、23、24、25、26,这几个面组成了叶片表面。
-
如图所示指定叶片表面网格尺寸
-

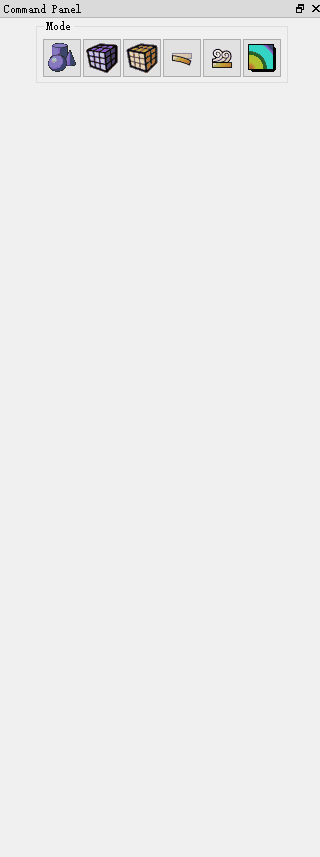

按下图所示操作生成体网格
生成的体网格如下图所示。
边界层处网格如下图所示。
下面创建一个内流场计算网格。
-

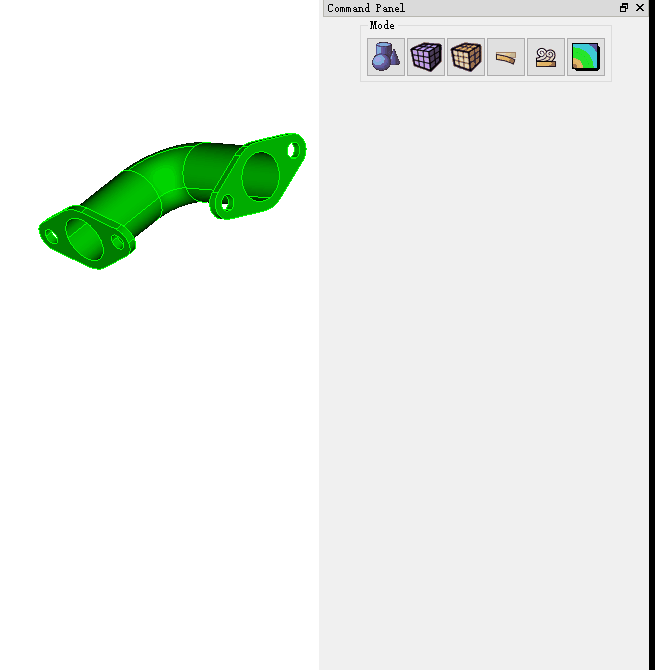

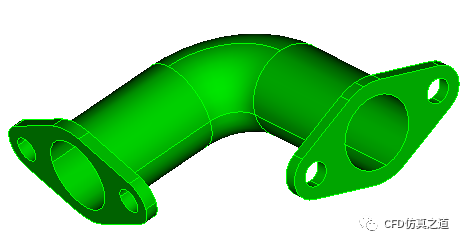

导入几何文件
这是一个实体几何,需要抽取计算域。
-

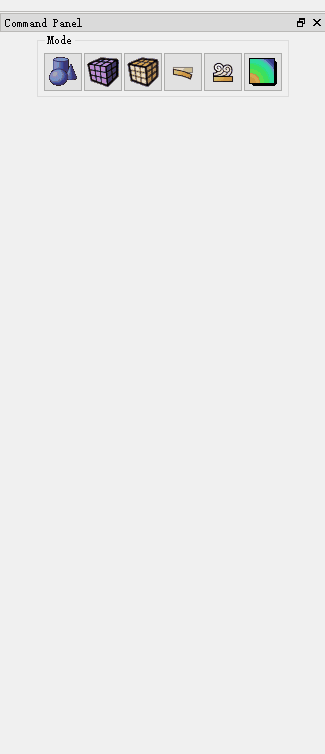

按下图操作创建包裹体
-

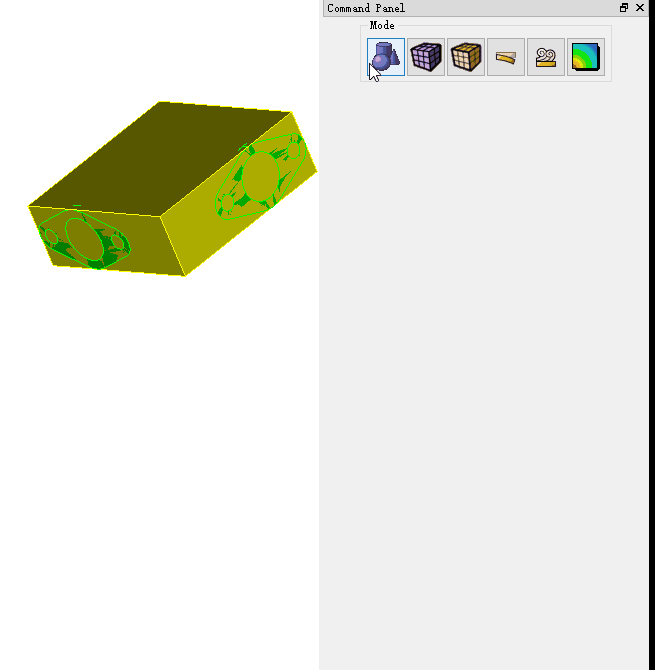

布尔运算获取计算域,如下图所示操作
-

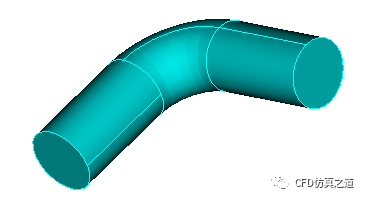

命令行中输入命令split body 2,删掉多余的几何,得到计算域
-

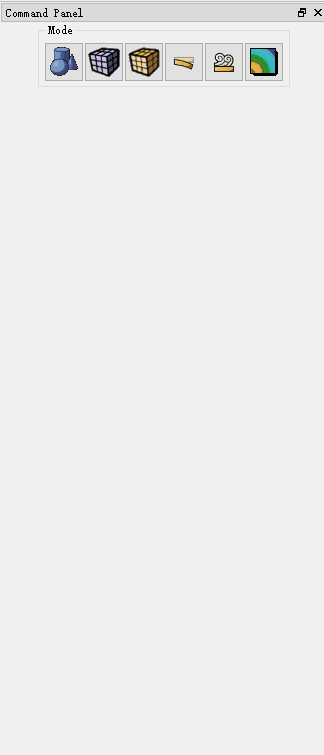

按下图所示操作生成边界层

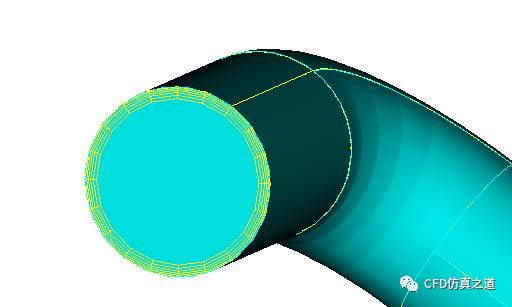

生成边界层如下图所示。
-

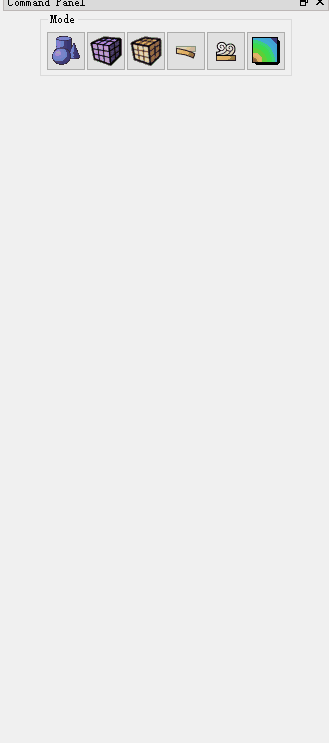

按下图所示生成体网格

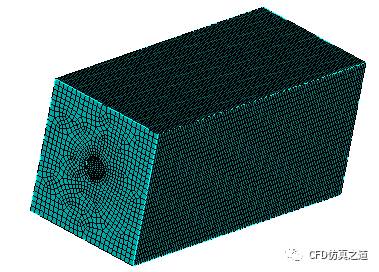

生成的网格如下图所示。
向中秋节不休息还坚持在学习第一线的童鞋们表示最诚挚的敬佩~~
