本文演示在Fluent中构造液滴喷雾并考虑液滴蒸发过程的的仿真方法。液滴蒸发过程模拟是液体燃料燃烧过程模拟的关键步骤。

1 计算区域

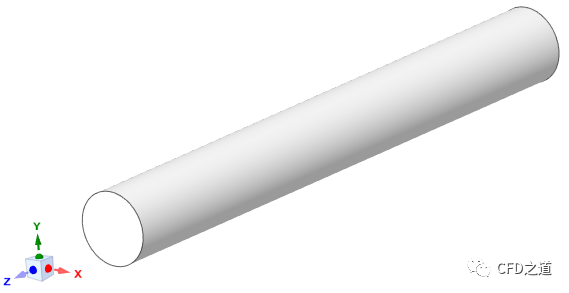

计算区域直径180 mm，长度1500 mm的圆柱体，如下图所示。

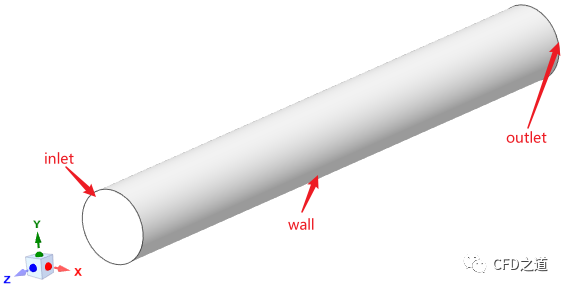

边界命名如下图所示。

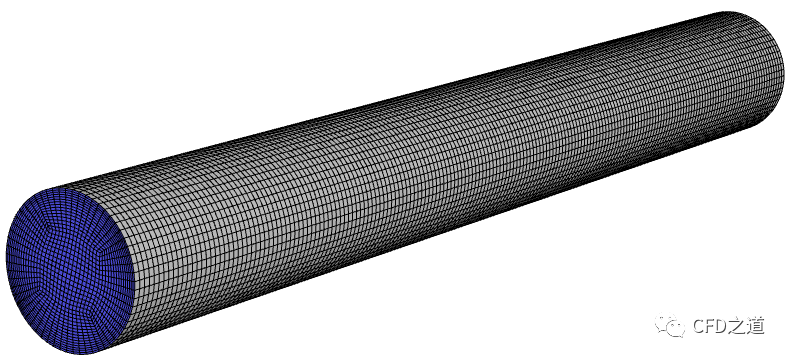

计算网格如下图所示。

2 Fluent设置

• 以3d、Double Precision方式启动Fluent

2.1 General设置

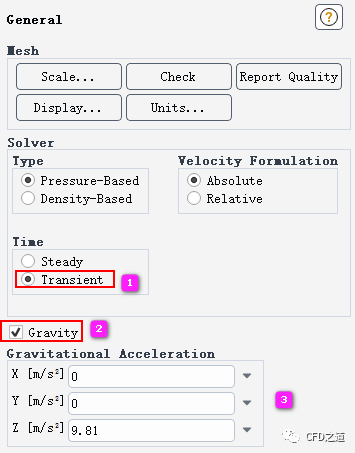

• 如下图所示设置General面板
• 选择选项Transient 采用瞬态计算
• 选中选项Gravity ，设置重力加速度方向为Z轴-9.81 m/s2

2.2 Models设置

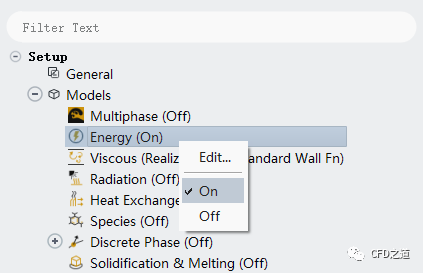

• 激活能量方程

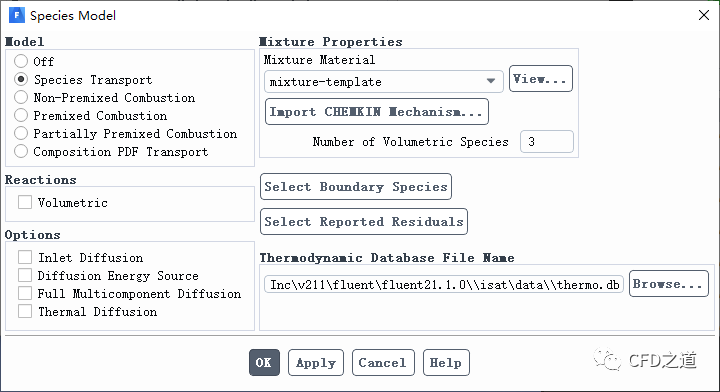

• 激活使用组分输运方程，选中混合物材料为mixture-template

注：由于液滴蒸发后产生气相组分，因此这里需要打开组分输运模型

”

2.3 设置DPM模型

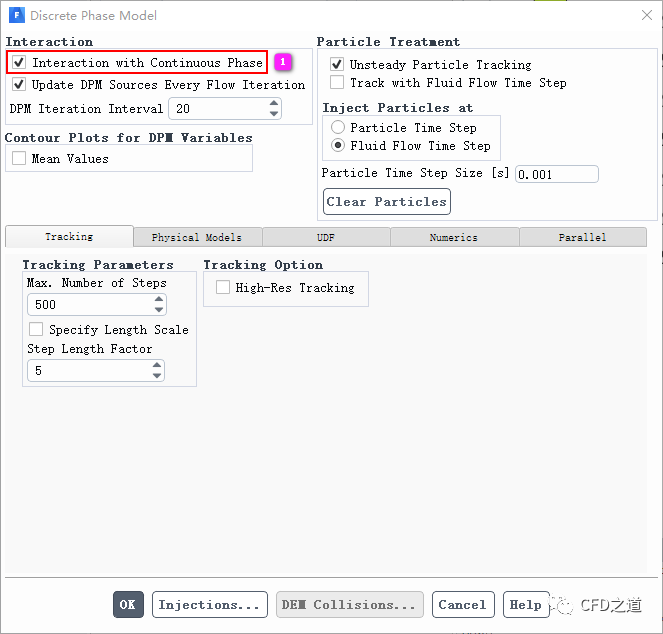

• 打开Discrete Phase Model设置对话框，选中选项Interaction with Continuous Phase，其他参数保持默认设置

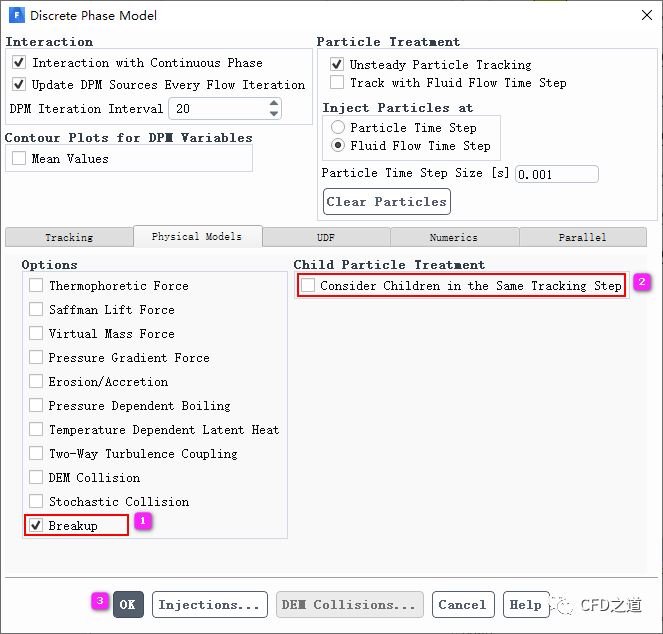

• 进入Physical Models标签页，激活选项Breakup ，取消选项Consider Children in the Same Tracking Step，如下图所示

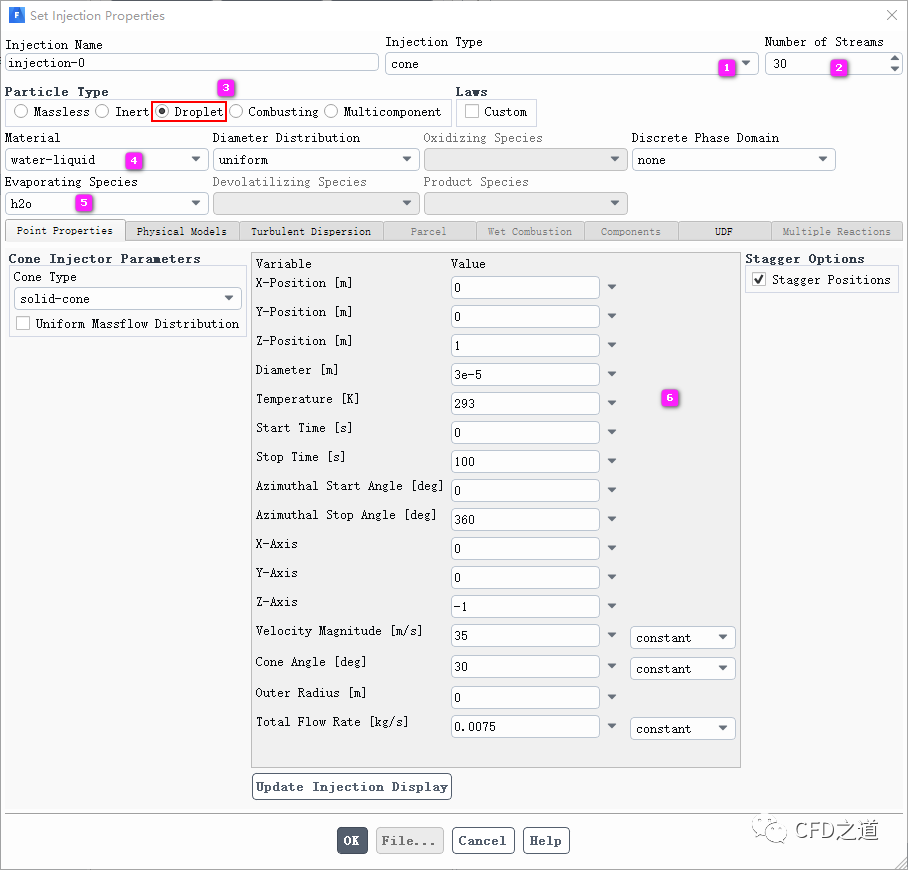

• 创建Injection，如下图所示设置液滴初始信息

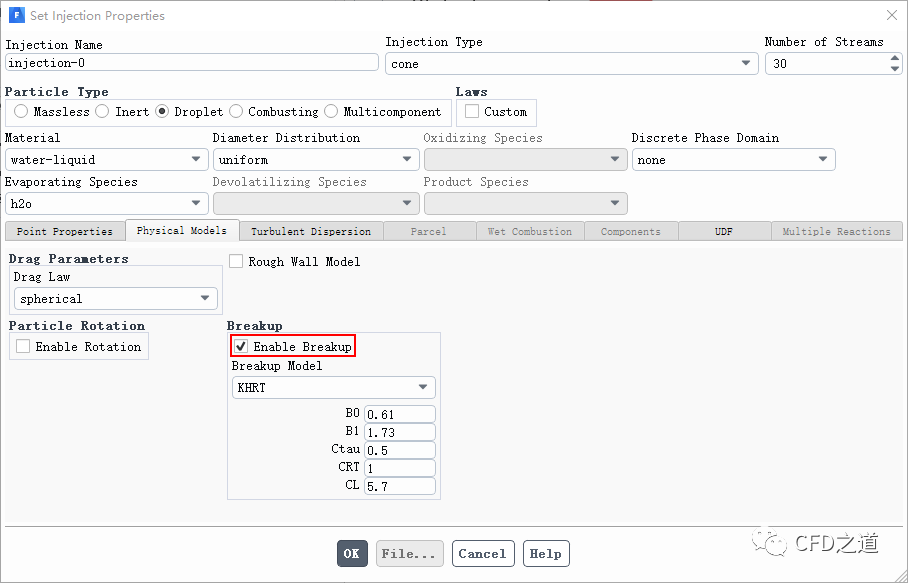

• 进入Physical Models标签页，激活选项Enable Breakup，选择破碎模型为KHRT，采用默认的模型参数

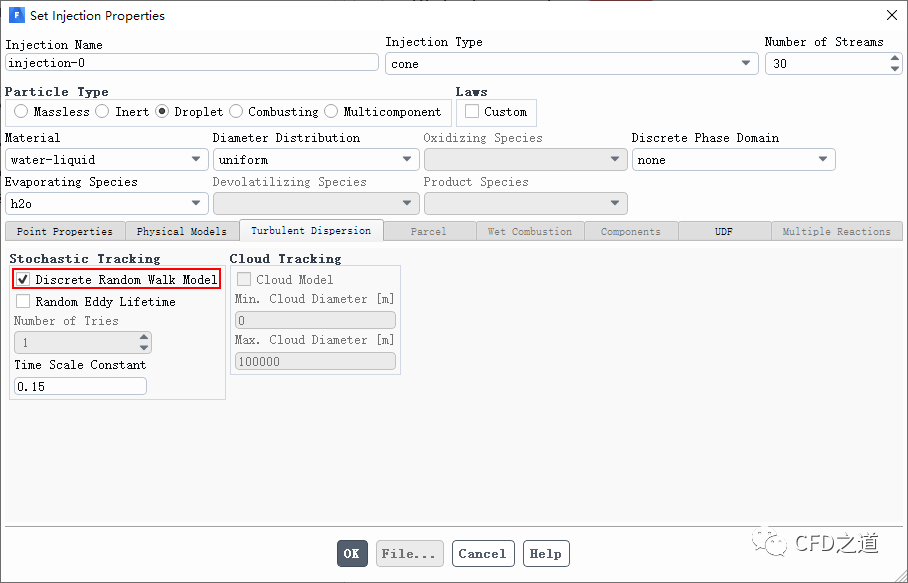

• 进入Turbulent Dispersion标签页，激活选项Discrete Random Walk Model，如下图所示设置

2.4 边界条件设置

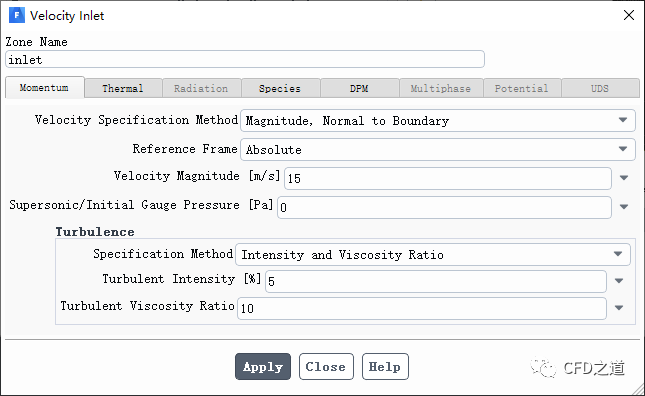

• 设置inlet边界速度15 m/s

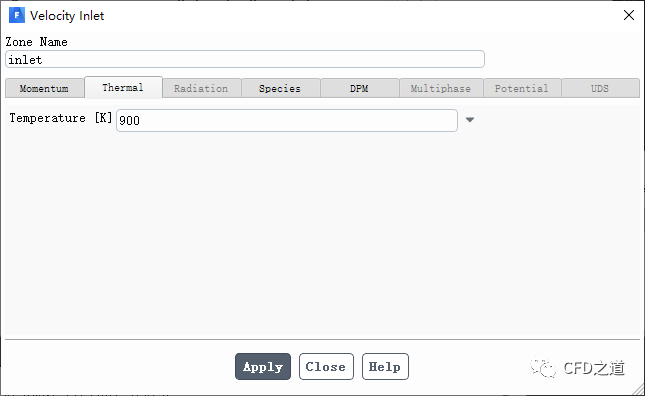

• 设置inlet边界温度900 K

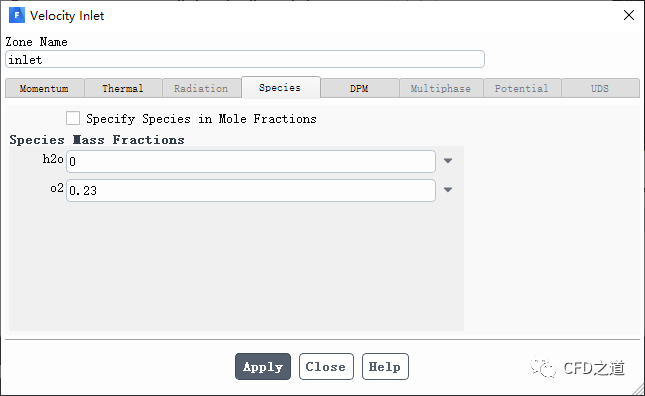

• 设置inlet边界组分为O2质量分数为0.23

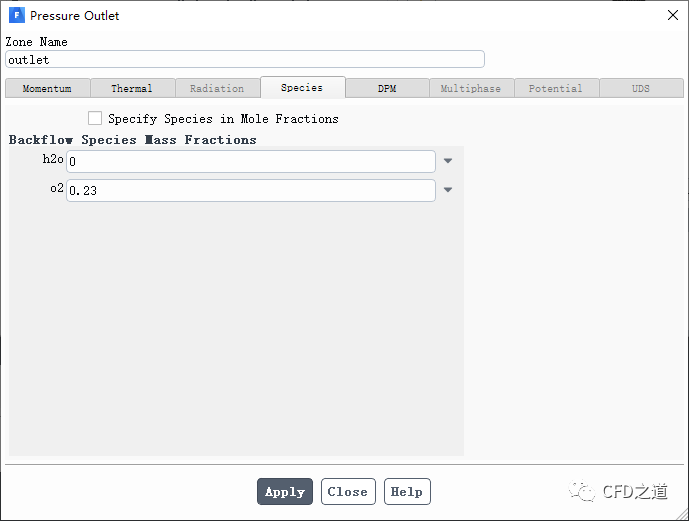

• 指定出口边界outlet的回流组分O2质量分数为0.23

2.5 材料属性

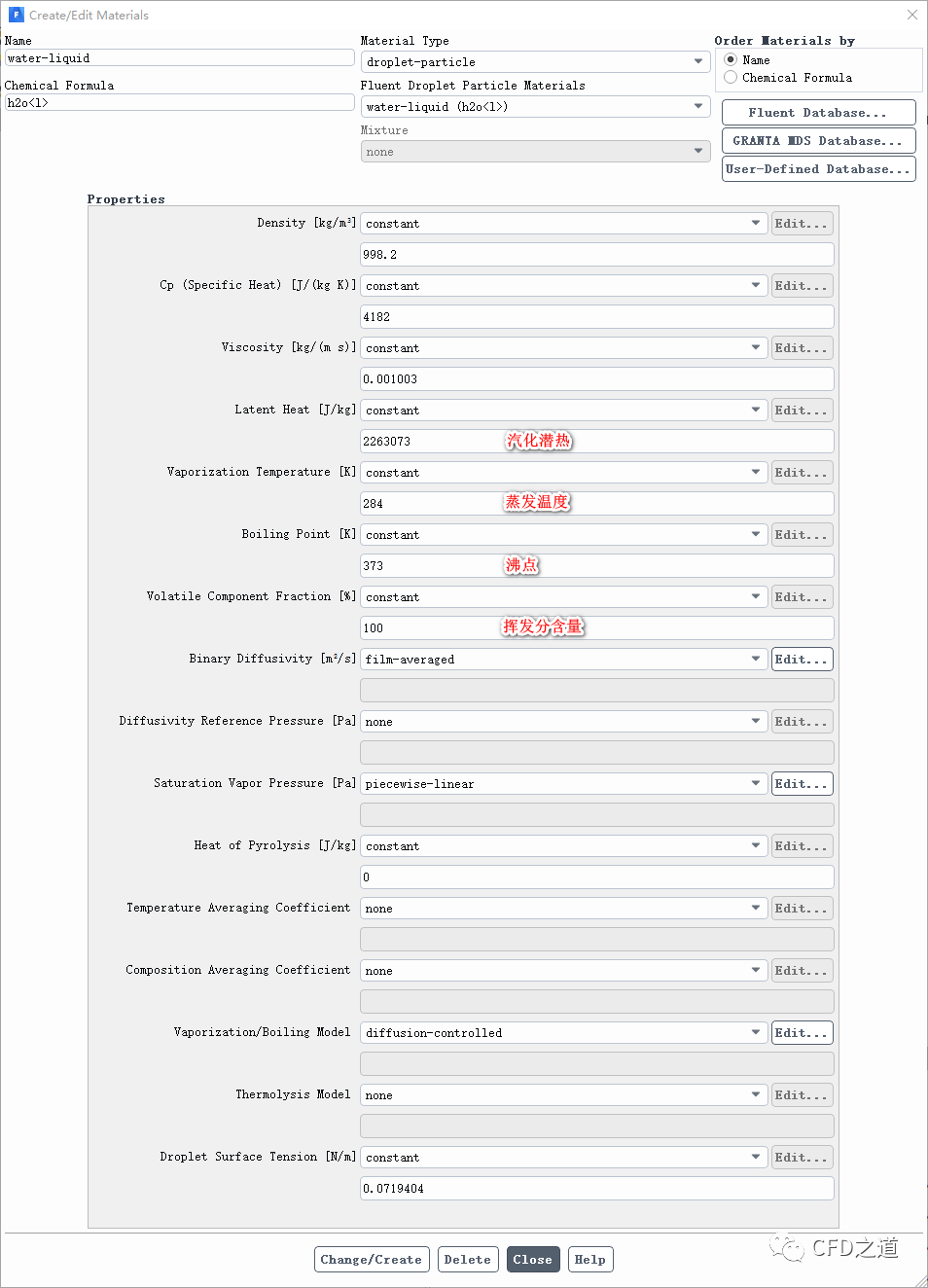

• 如下图所示设置液滴材料参数

注：材料参数对后续的蒸发过程至关重要。

”

2.6 初始化计算

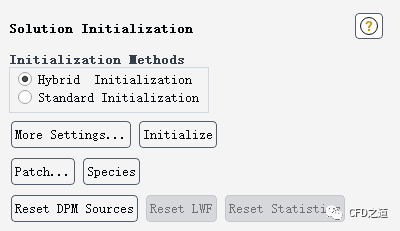

• 采用Hybrid初始化

2.7 迭代计算

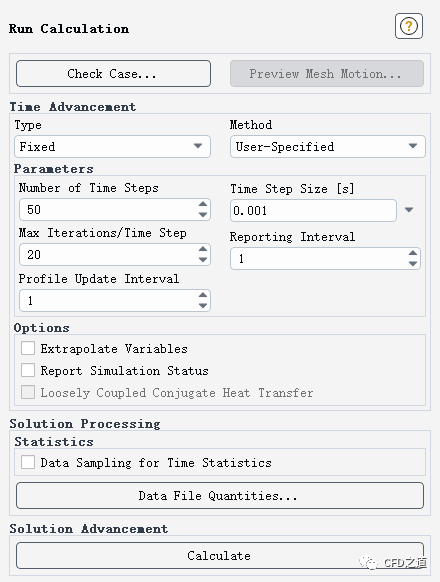

• 设置迭代步数为50，时间步长0.001 s，如下图所示进行迭代计算

3 计算结果

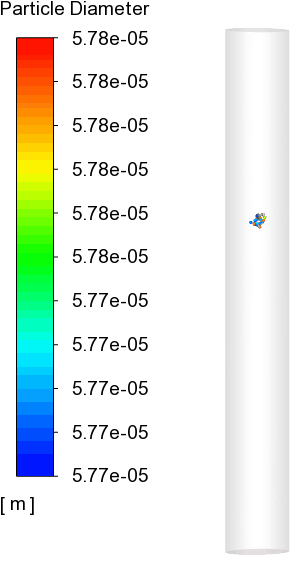

• 颗粒喷射情况

• 水蒸气的含量分布（x=0 m面上）

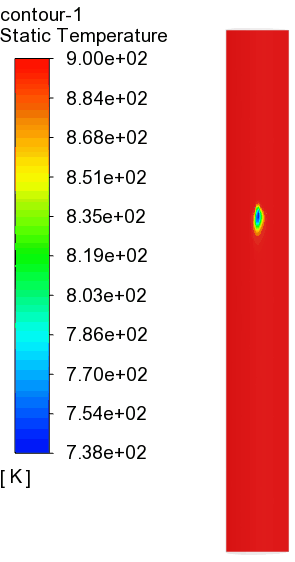

• 温度分布（x=0 m面上）

相关文件：

链接：https://pan.baidu.com/s/14KEK5ZpveoDqrJwwqCmWqQ 提取码：4wxv

”
