利用Fluent Aero计算翼型的空气动力学特性

内容纲要

本算例演示利用Fluent Aero计算ONERA M6后掠机翼在指定攻角范围内的升力、阻力和力矩系数。

Fluent Areo目前属于Fluent的Beta功能,其为基于Fluent求解器而开发的针对空气动力学计算的专用模块。

注:本算例取自Fluent Beta文档。

  • 启动Fluent
    • 选择选项Show Beta Workspaces
    • 选择列表项Aero(Beta)
    • 点击Start 启动Fluent
  • 选择Project → New…创建工程oneram6-wing.flprj

  • 选择菜单File → New Aero Workflow… 打开网格文件oneram6-wing-coarse.cas.h5

弹出的对话框中点击OK按钮确认。

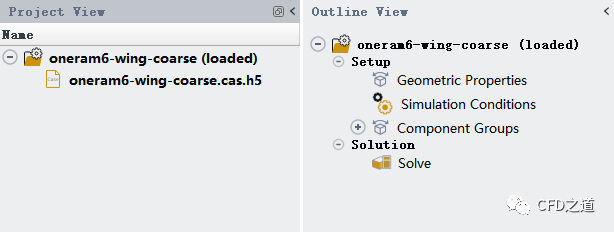

Aero工作流程如下图所示。

  • 选择模型树节点Geometry Properties,属性窗框进行如下设置
    • 指定Domain TypeFreestream。表示进行的是外流场计算
    • 指定Lift Direction at AOA=0 degreeY+,指定升力方向沿Y轴正方向
    • 指定Drag Direction at AOA=0 degreex+
    • 指定Moment Center:X Position0.2 m
    • 指定Reference Length0.646 m
    • 指定Reference Area0.748992 m2

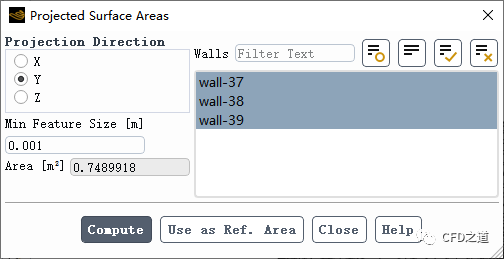

其中参考面积可以通过点选Compute Projected Area,在弹出的对话框中进行设置计算,如下图所示,计算得到的参考面积为0.7489918 m2,点击按钮Use as Ref. Area使用该数据。

  • 点击模型树节点Simulation Conditions,按下图所示参数进行设置
    • 指定Number of Design Points7,表示要计算7个试验点
    • 指定流速为0.7 Mach
    • 指定计算参数为攻角AOA,指定最小攻角为0,最大攻角15°,点数为7
    • 指定入口环境压力为80000 Pa,环境温度275 K

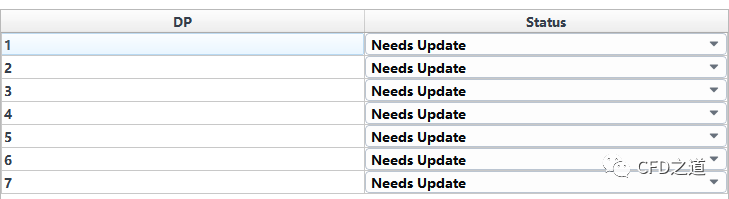

此时图形窗口显示如下图所示。

  • 点击模型树节点Solve,指定迭代次数为500,点击左下角按钮Calculate 进行计算

计算完毕后,图形窗口中DP的更新状态为Updated。

  • 收敛信息如下图所示
  • 计算得到的力系数信息,如下图所示
  • 力信息如下图所示
  • 不同试验点的升力系数分布
  • 不同试验点的阻力系数分布
  • 不同试验点的升阻比分布

若想要看某个试验点的具体情况,可以在树形菜单的cas文件上点击右键,可以选择在CFD-Post、Ensight或Ensight viewer中查看。

如下图所示为试验点2(攻角2.5°)条件下翼型上压力分布。

对称面上速度分布如下图所示。

压力分布如下图所示。


利用Areo模块进行空气动力学特性计算的确特别方便。

基于Fluent求解器开发一些专用模块,ANSYS的这种降维打击可能会让那些小众专业软件的生存空间越来越小,简直是不给活路。

本文相关文件:

链接:https://pan.baidu.com/s/1ATeL0QzUTiqtYCo-oaWDOg
提取码:sd1q
