今天要谈到的是后处理软件CFD-POST。

在Ensight被ANSYS收购之前（2017年7月5日，CEI Ensight被ANSYS收购），CFD-Post一直都是ANSYS CFD的御用后处理器。主要负责为CFX及Fluent提供专业的后处理。在Fluent被ANSYS收购之前，CFD-Post是CFX的后处理器，原名CFX-Post，不过这都是很久以前的事情了。关于CFD-Post的更多介绍，可以参阅ANSYS帮助文档，或登录ANSYS官方网站查阅相关资料。

下面以一个简单案例来描述CFD-Post处理稳态仿真结果的基本流程。

CFD-POST可以从开始菜单启动，也可以在Workbench中以Result模块的形式启动。

• 启动CFD-Post

• 选择菜单Load → Result

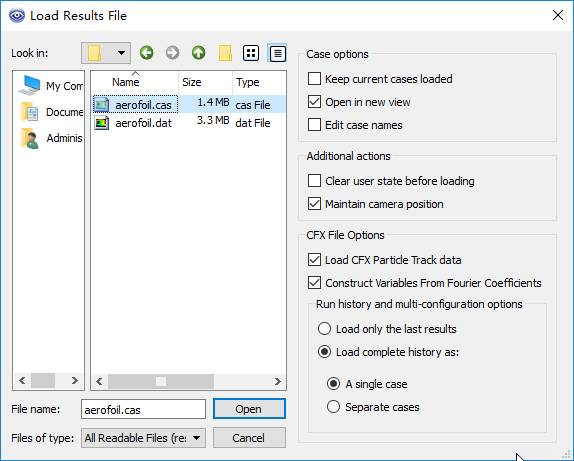

• 在弹出的文件选择对话框中，选择计算结果文件aerofoil.cas

• 点击Open按钮导入结果文件

注意这里只需要选择cas文件，不用选择dat文件，CFD-Post会自动在当前目录中寻找与cas文件同名的dat文件。若两个文件都选择的话，导入后会出现两套数据。

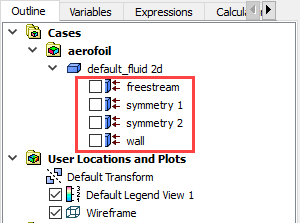

本案例为Fluent计算的2D问题，导入CFD-Post会自动变成了3D模型。如下图所示，多出了两个symmetry边界。

注意：在CFD-Post导入Fluent的2D模型时，会自动将2D转化为3D模型。其中2D平面模型会自动拉伸1m的厚度，而2D轴对称模型，则会自动旋转1°。

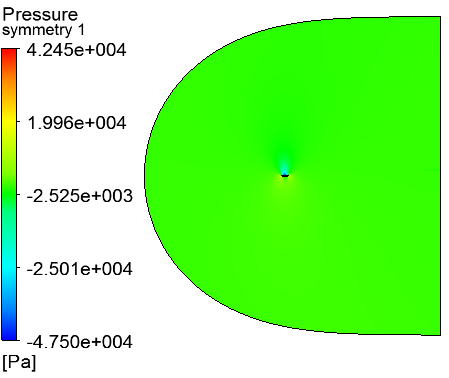

本案例要处理一个翼型外流场数据。如下图所示。

对于此类翼型外流场计算后处理，比较关注的是升力阻力特性、流场分布等。

在进行后处理之前，搞清楚后处理的目的非常重要。这一步通常是在进行模拟仿真之前就应该做好的。

利用云图显示速度分布。

• 鼠标双击选择模型树节点中要显示云图的部件，如symmetry 1

• 选择属性窗口中Color标签页

• 选择Variable为Velocity

• 选择Range为Local

• 点击Apply按钮

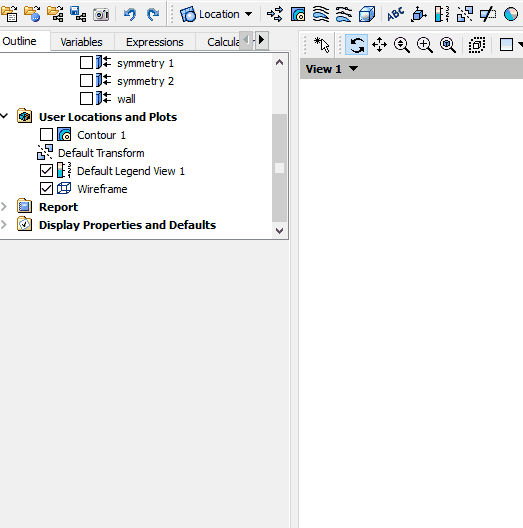

操作过程如下图所示。

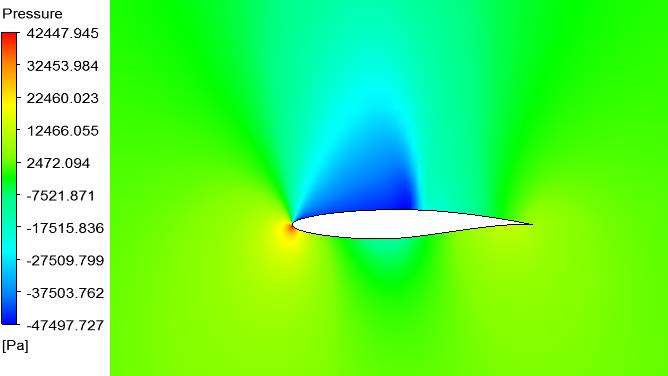

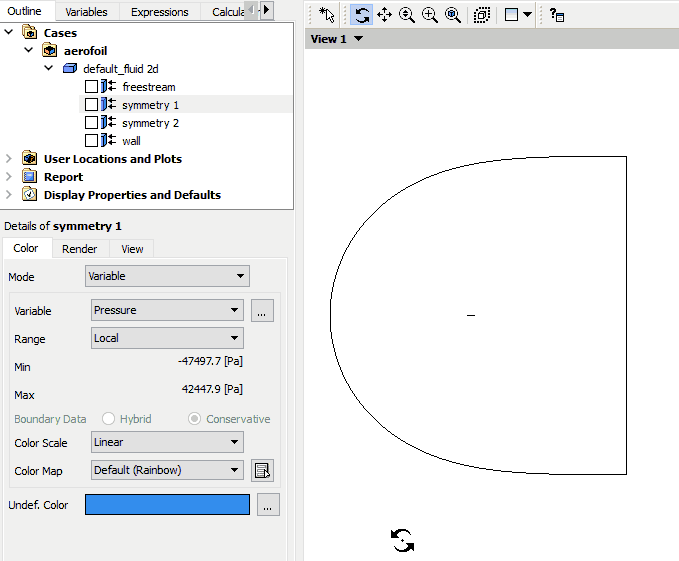

与速度相同的处理方式，选择Variable为Pressure，查看压力分布。

有时候云图看着不方便，此时可以用压力等值线图来展示。

• 选择工具栏按钮Contours，新建一个等值线图

• 设置Locations为Symmetry 1

• 选择Variable为Velocity

• 选择Range为Local

• 设置等值线数量of Contours为20

• 点击Apply按钮创建等值线

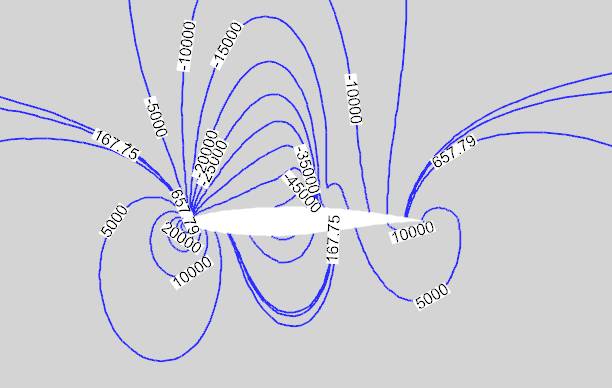

CFD-Post做不出下图所示的这种真正的等高线效果，下面这种效果是在Tecplot中完成的。

由于本案例计算域过大，如果从入口出发创建流线的话，会影响显示效果。实际上我们只需要关注翼型周围的流线。因此可以在翼型来流前方创建line，然后以此line作为流线的出发位置，即可创建漂亮的流线。

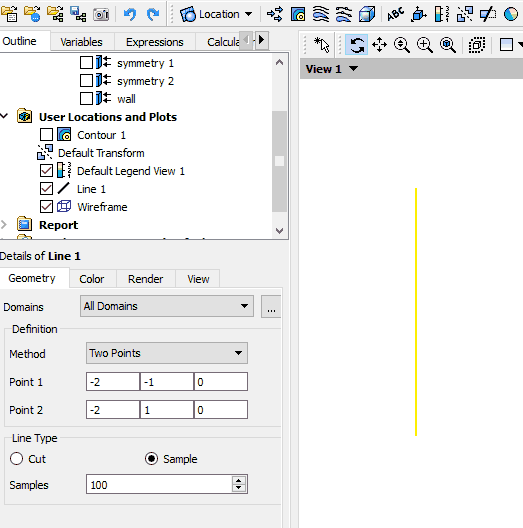

• 创建一个（-4 -1 0）至（-4 1 0）的line，如下图所示操作。

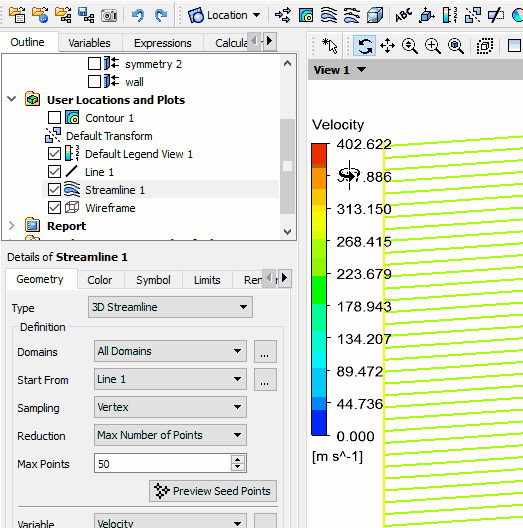

• 一次直线作为入口创建流线，如下图所示操作

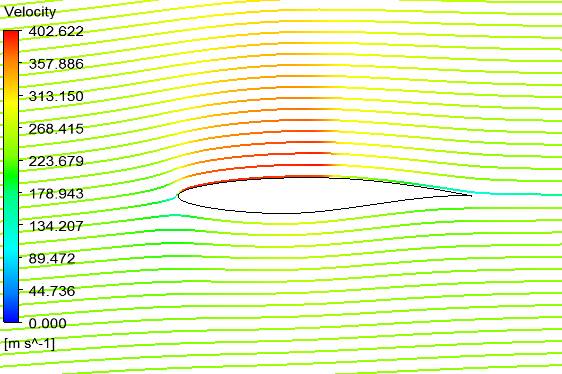

翼型周围的流线如下图所示。

这里要创建曲线图，可以表达出某一物理量沿某一直线、曲线或方向上的分布规律。

由于2D的翼型模型导入到CFD-Post中被拉伸成了三维模型，因此需要创建多段线来表达翼型。这里采用翼型面边界wall与symmetry 1边界的交线。

• 采用交线的形式构造多段线

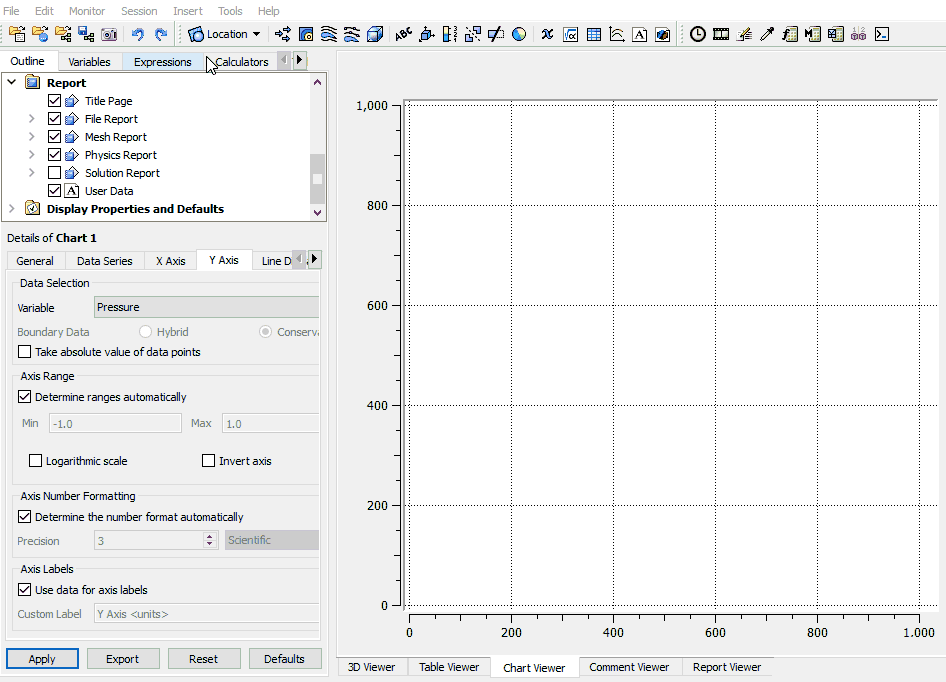

• 创建曲线图

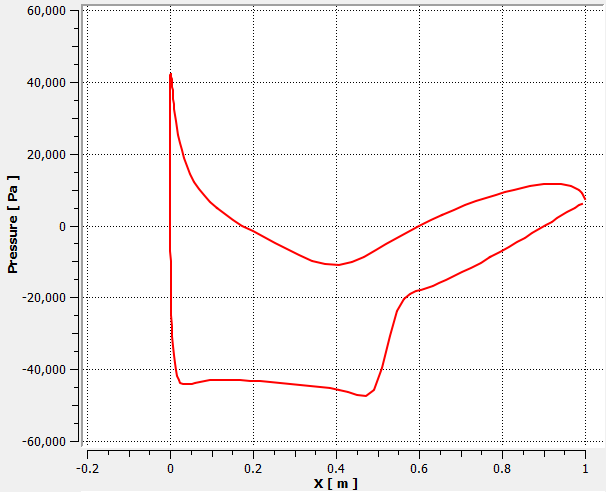

翼型上压力分布如图所示。

这里也可以将数据导出到其他专业曲线制作软件（如Origin）中进行处理。

由于计算升力系数与阻力系数需要知道翼型的投影面积，而这里并不清楚，因此升阻力系数无法计算。但是升力和阻力是可以计算得到的。

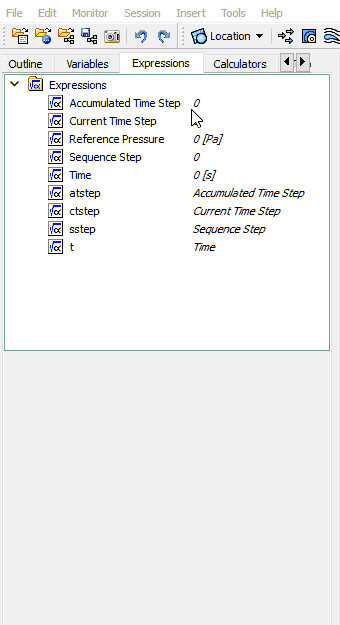

• 选择菜单Tools→ Function Calculator激活函数计算器

• 选择Function为force

• 选择Location为wall

• 设置Direction为Global X

• 点击Calculate按钮计算阻力

• 设置Direction为Global Y

• 点击Calculate按钮计算升力

如下图所示，计算阻力为877.284N，升力为29568N。

如果知道翼型的投影面积，可以通过升力（或阻力）除以动压得到升力系数（阻力系数）。

本案例简单的介绍了CFD-Post处理稳态计算模型的一般流程，对于其中更多的高级功能均为涉及到。下一篇我们演示如何利用CFD-Post处理瞬态数据。

图片如果看不清，可以点击下方的原文链接，去网站查看。

文中的模型文件链接：http://pan.baidu.com/s/1hrLSPmc 密码：57od
