【XFlow案例】09:热辐射

内容纲要

本案例演示利用XFlow仿真热辐射问题。

1

 案例描述

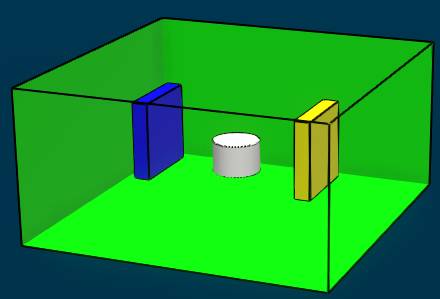

空间中有一个温度为400K的热源,在其周围分别放置两个温度为150K及200K的障碍物,外部环境温度为250K。利用XFlow仿真计算域内温度分布。计算域几何如下图所示。

案例内容包括:

  • 创建几何,如box及cylinder

  • 使用montecarlo辐射模型计算计算域内的热辐射问题

  • 分析物体表面的热通量

2

创建几何

  • 启动XFlow

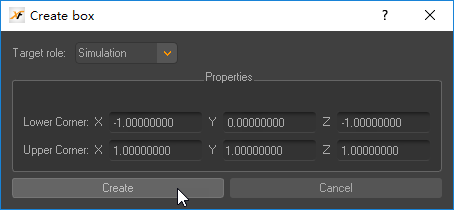

  • 选择菜单Geometry → Create Object → Box,弹出的对话框中设置Lower Corner为(-1,0,-1),Upper Corner为(1,1,1),点击Create创建box,并修改其名称为outerwall

  • 相同方式创建另外两个box,分别命名为Obstacle1及Obstacle2,坐标如下图所示

名称
Lower Corner
Upper Corner

Obstacle 1

(-0.6,0.25,-0.25)

(-0.5,0.75,0.25)

Obstacle 2

(0.5,0.25,-0.25)

(0.6,0.75,0.25)

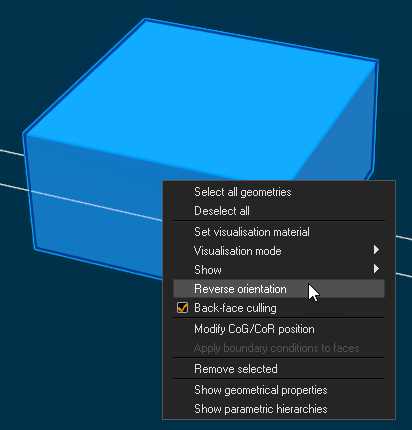

  • 选中之前创建的outwall,点击鼠标右键,选择弹出菜单Reverse orientation反转面法向

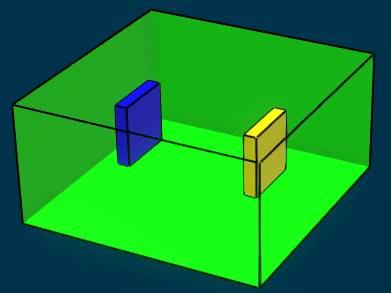

几何模型如下图所示。

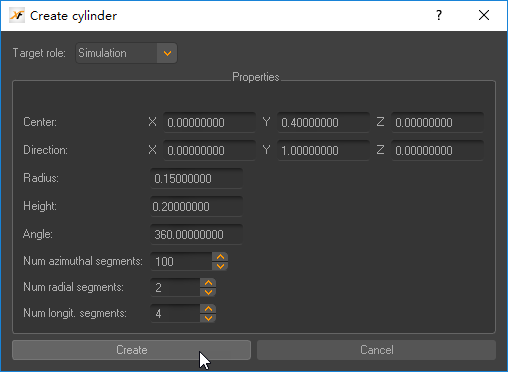

  • 选择菜单Geometry → Create Object → Cylinder,按下图参数创建圆柱体,并命名为heat source

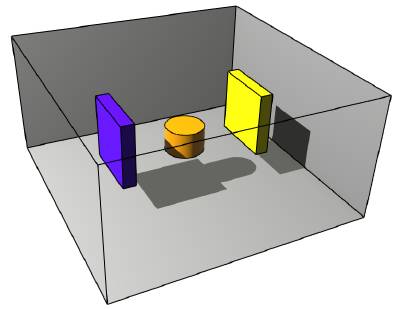

几何模型创建完毕后如下图所示。

3

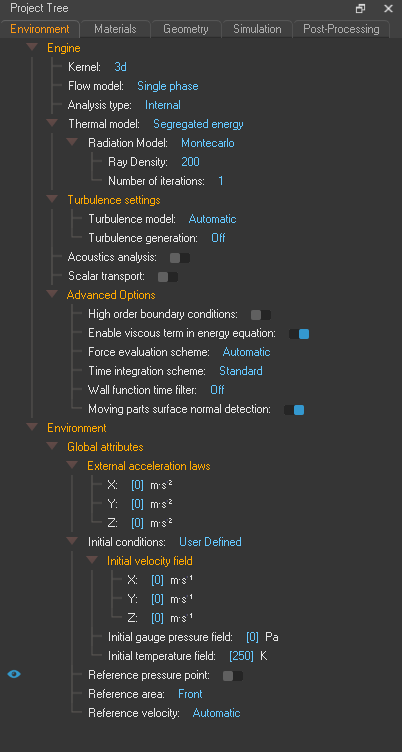

Environment设置

  • 设置Analysis typeinternal

  • 设置Thermal ModelSegregated energy,并设置Radiation ModelMontecarlo,设置Ray Density200

  • 设置Initial temperature field250 K

  • 其他参数保持默认设置

4

Materials设置

保持默认参数设置。

5

Geometry设置

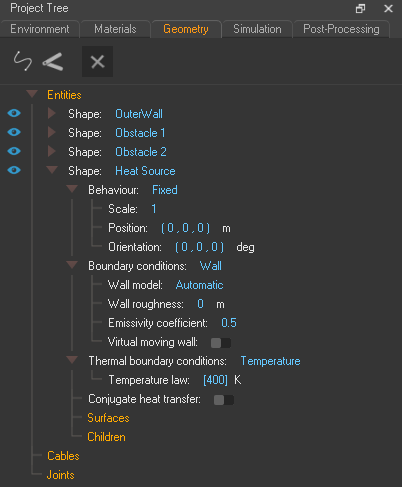

  • 设置几何体Heat Source的表面温度为400 K,如下图所示。

  • 同理设置OutWallObstacle 1的温度为150 K

  • 设置Obstacle 2的温度为200 K

6

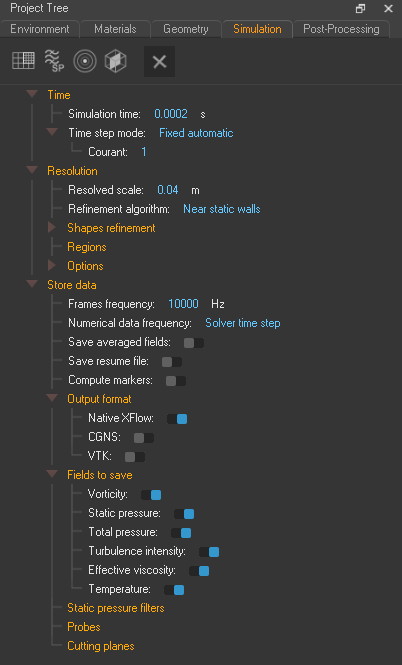

Simulation设置

  • 设置Simulation time0.0002 s

  • 设置Resolved Scale0.04 m,设置Refinement algorithmNear static walls

  • 设置所有surface的Target resolved scale0.02 m

7

进行计算

点击左下角Running下的Start Compute进行计算。

8

计算结果

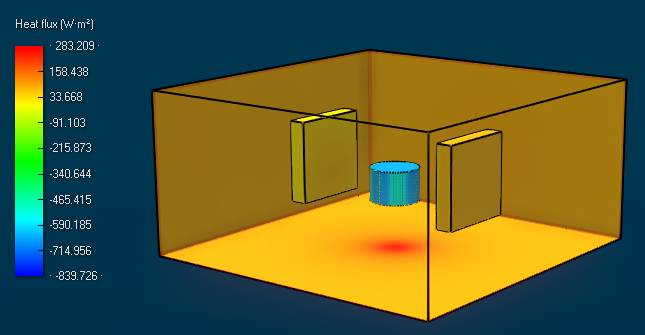

热通量Heat Flux计算结果如图所示。

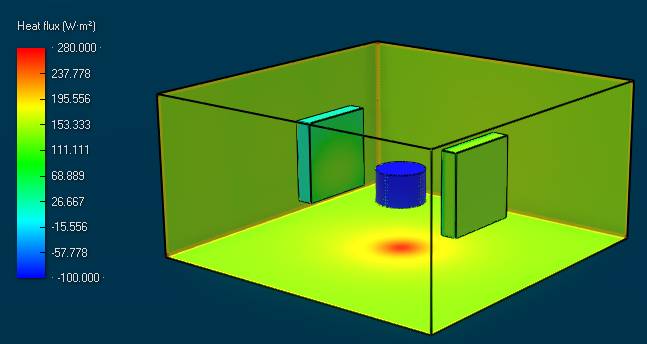

修改热通量取值范围,如下图所示。
