本案例利用xflow计算汽车外部流场分布。

1

导入几何

• 启动XFlow

• 选择菜单Geometry → Import a new geometry，在弹出的文件选择对话框中打开文件asmo.nfb

• 弹出的选项对话框中，设置Structure shapes as为Single shape，设置visualization为Shaded

• 点击OK按钮导入几何

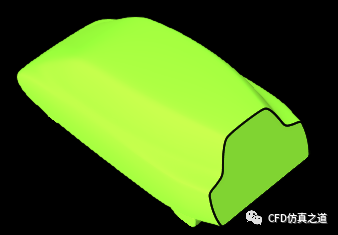

导入的几何模型如下图所示。

2

Environment设置

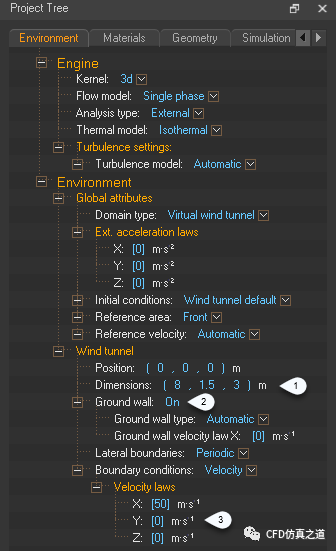

如图所示参数进行设置。

• 选择Project Tree > Environment > Engine

• 设置dimension为(8,1.5,3)

• 设置Ground wall为On

• 设置Boundary conditions为x方向50 m/s

• 其他参数保持默认设置

3

Materials设置

流体介质为空气，属性保持默认设置。

4

Geometry设置

案例中需要调整几何体的位置。

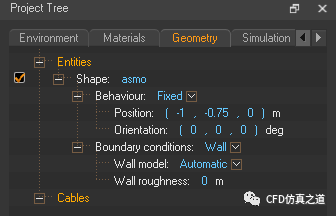

• 切换到Geometry标签页，设置Position为(-1,-0.75,0)

5

Simulation设置

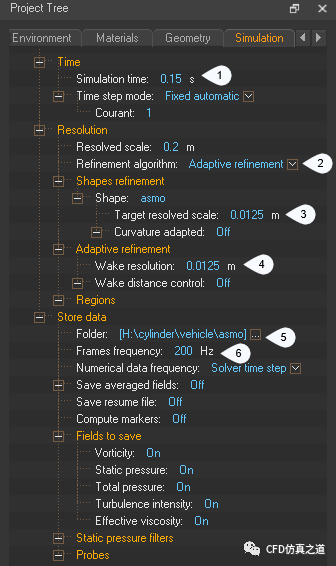

切换到Simulation标签页，按如下图所示设置。

6

计算

点击左下角按钮Run进行计算。

7

后处理

1、查看切面上速度分布

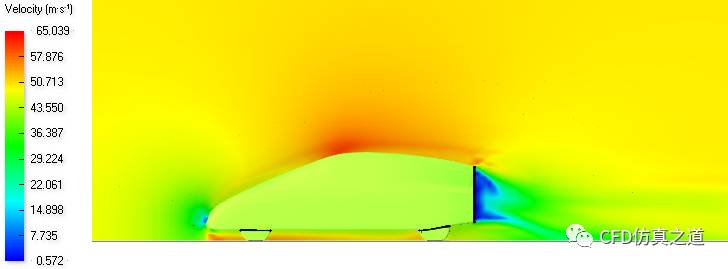

添加cutting planes，查看Z=0.5面上速度分布，如下图所示。

2、创建自定义变量

定义压力系数。

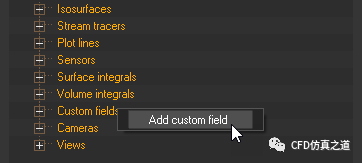

• 进入Post-Processing标签页，右键选择模型树 节点Custom fields，选择弹出菜单Add custom field添加自定义场

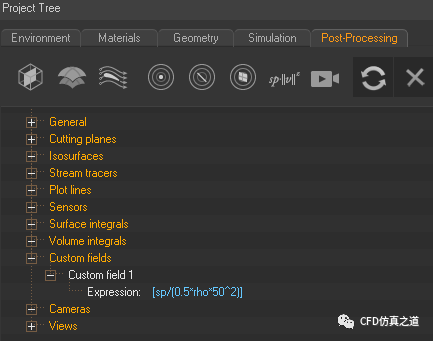

• 定义表达式为sp/(0.5rho50^2)，如下图所示

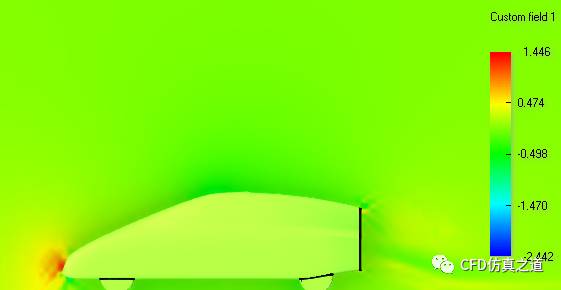

在切面中显示压力系数，如下图所示。

3、显示等值面

• 进入Post-Processing标签页

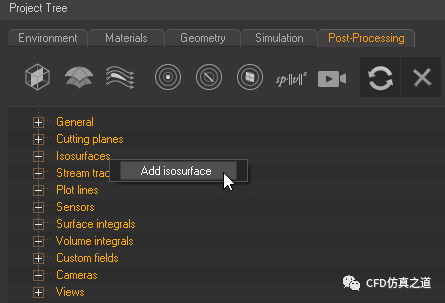

• 右键选择模型树节点Isosurfaces，选择弹出菜单Add isosurface添加等值面

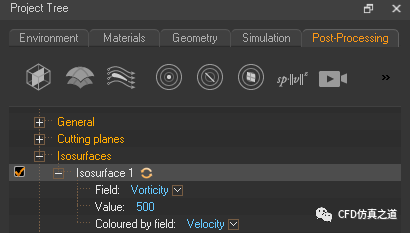

• 选择Field为Vorticity，设置value为500，设置Coloured by field为Velocity，点击上方的刷新按钮显示等值面

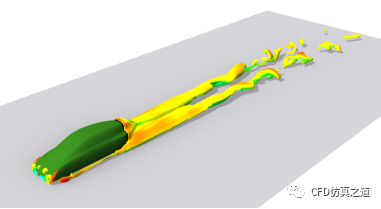

涡量等值面如下图所示。
