本案例利用XFlow模拟仿真风吹动风力发电机叶片转动。这类被动运动问题，在大多数CFD软件中都是采用6DOF模型来解决。由于部件运动规律事先未知，因此部件运动造成的网格更新过程调试起来非常麻烦，而采用XFlow解决此类问题则非常简单。

1 描述

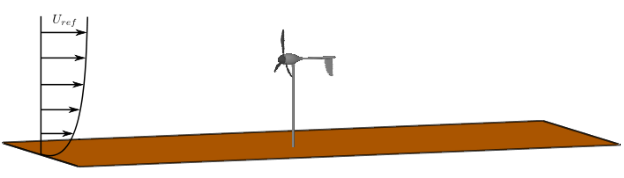

案例如下图所示。

风速表达式为：

其中参考高度yref=50m，参考高度位置速度uref=10m/s，地面高度y0=-75m，系数α=0.143。仿真计算过程中，风速以函数形式进行指定。

2 几何

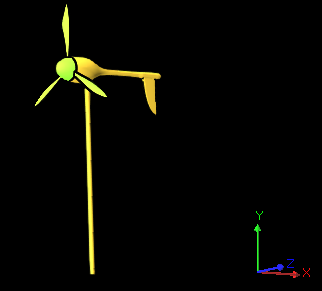

• 利用菜单Geometry > import a new geometry 导入风力机几何文件，如下图所示。

3 Environment设置

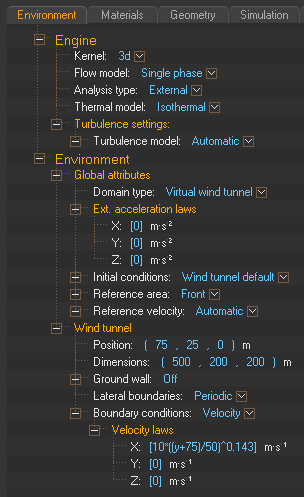

按下图所示进行设置。

• 设置Kernel为3d

• 设置Position为（75,25,0）

• 设置Dimension为（500,200,200）

• 设置Velocity laws X为[10*((y+75)/50)^0.143]

• 其他参数保持默认设置

4 Materials设置

保持默认设置，计算介质为空气。

5 Geometry设置

• 进入Geometry标签页

• 设置Shape:blades的Behaviour为Rigid body dynamics

• 设置Density为45.5895

• 其他参数保持默认设置

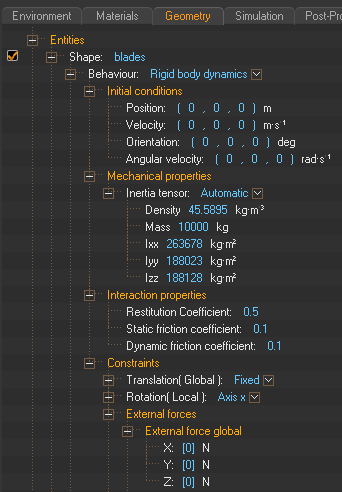

如下图所示进行设置。

6 Simulation设置

• 设置Simulation time为12 s

• 设置Resolved scale为8 m

• 设置Refinement algorithm为Adaptive refinement

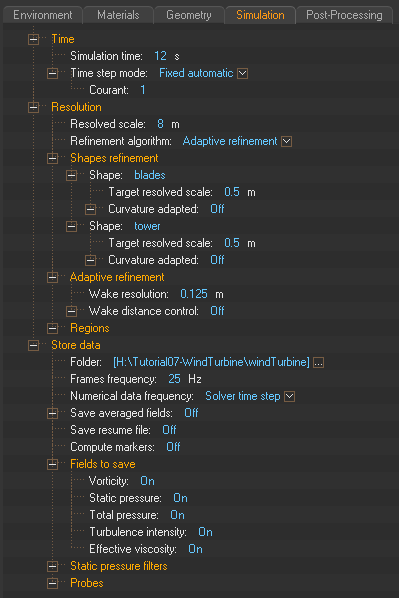

其他参数按下图所示进行设置。

7设置监测点

• 鼠标右键点击模型树节点Probes，选择子菜单Add probe

• 创建第一个监测点（50 -10 0）

• 相同方式创建另两个监测点（15 10 0），（15 -20 0）

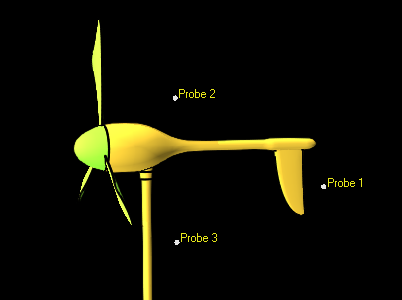

创建完毕的监测点如下图所示。

8 进行计算

• 鼠标点选按钮Run > Start computation进行计算。

9 后处理

• 查看叶片旋转角速度

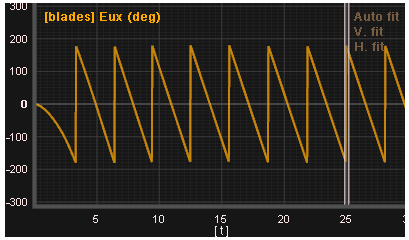

叶片旋转角速度随时间变化如下图所示。

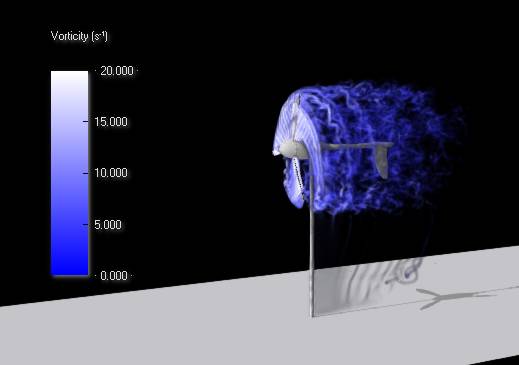

• 查看叶片后的涡
