内容纲要
本文包含Fluent 2020R1版本的操作界面与Meshing模式的新增功能。
1 操作界面
1.1 启动界面改变
-
Fluent启动后的操作界面与之前版本有很大不同。新界面如下图所示。
新界面中增加了Icing入口,并将Meshing模式与Solution模式分离开来。界面虽然比以前版本显得复杂,不过逻辑性有所增强。习惯了就好。不过就个人体验发现,新版本Fluent启动时间比2019R3版本明显要少。
1.2 增加后处理效果
-

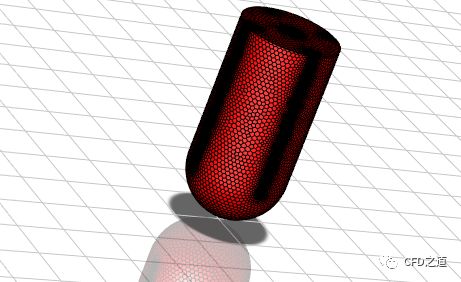

后处理界面增加了倒影效果与地面栅格效果
个人觉得倒影效果丑的一比,地面栅格也毫无作用,难不成写个报告还能把倒影和栅格一起抓进去?不过好在可以在Preferences中设置取消倒影和栅格显示。
1.3 改进灯光效果
-

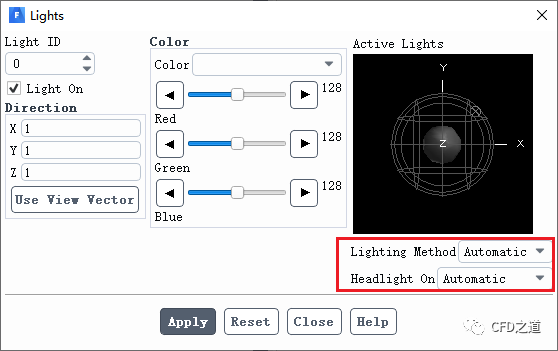

默认的灯光效果有改进。
新版本的云图效果秒杀老版本十条街。
1.4 文件存储格式
-

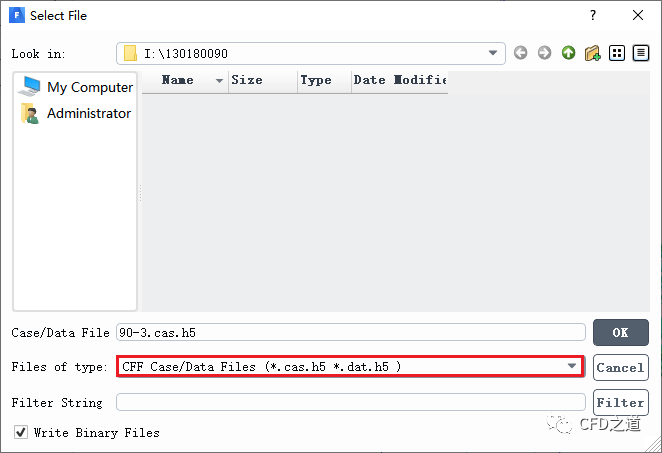

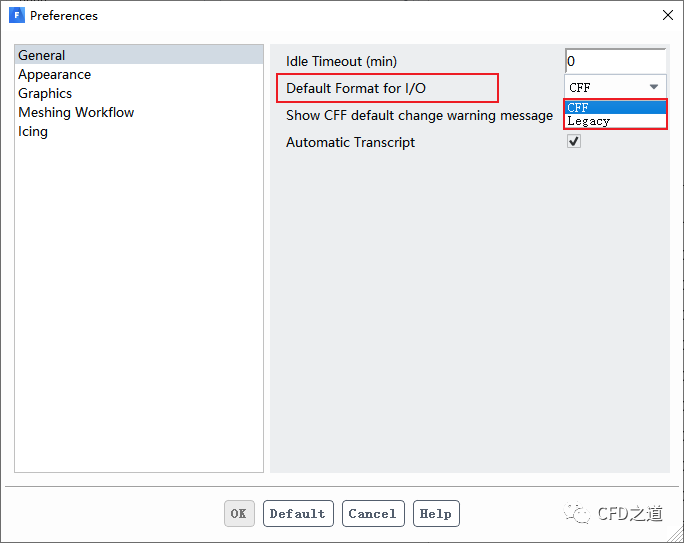

默认文件格式改变。新版本默认采用*.cas.h5及*.dat.h5格式保存cas与dat文件。
2 Meshing模式
2.1 Watertight工作流
-

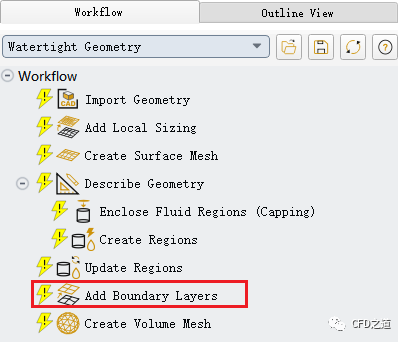

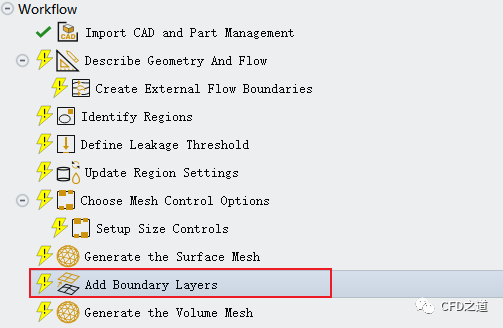

工作流中新增节点Add Boundary Layer
之前版本中watertight流程的边界层控制功能被放置在体网格生成节点中,新版本将边界层控制功能独立出来,个人认为是一个不错的改进。
-

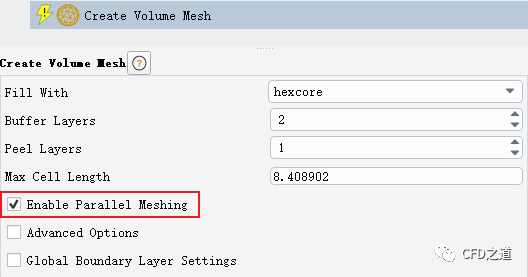

当前版本可以通过激活选项Enable Parallel Meshing以利用并行方式生成hexcore网格
-

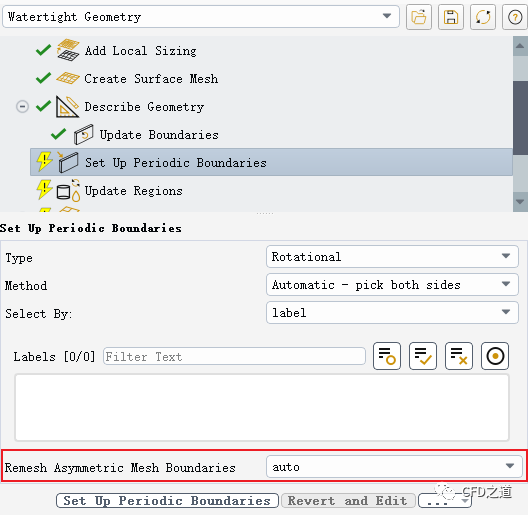

在Set Up Periodic Boundaries节点中可以激活选项Remesh Asymmetric Mesh Boundaries,当周期面中存在不对称网格时自动进行边界网格重构
-

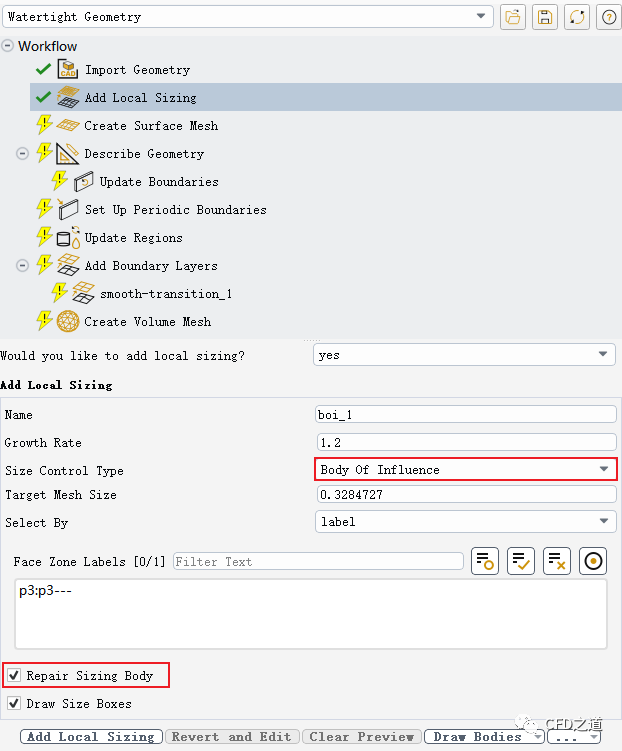

在Add Local Sizing任务中,激活选项Repair Body of Influence可以自动封闭初始未完全封闭的BOI几何
-
在Add Local Sizing任务中,新增Face of Influence选项实现类似BOI效果
face of influence本质上是由一个非封闭的、非连通的面(例如,代表运动物体后面的尾迹的表面)所定义的BOI。
-

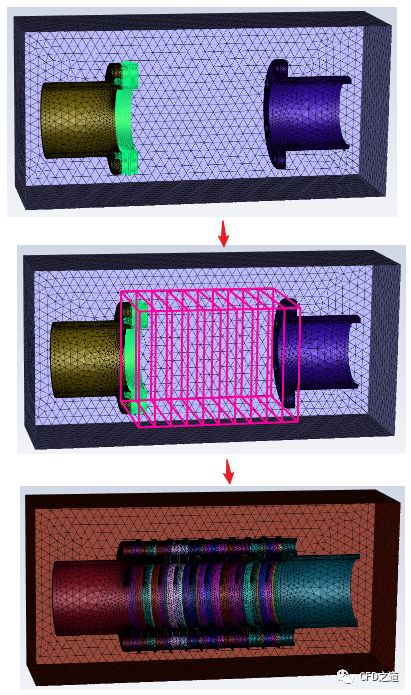

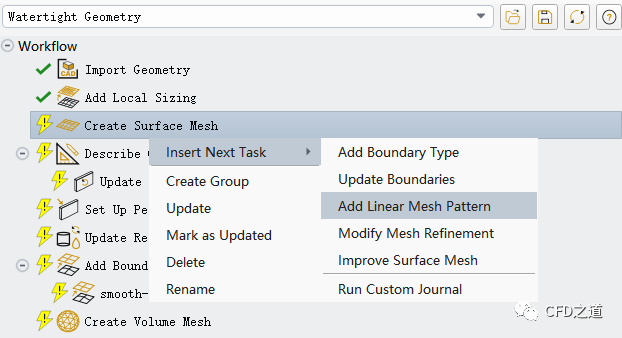

新增Adding Linear Mesh Patterns任务可实现网格线性阵列
2.2 Fault-tolerant Meshing模式
-
流程中新增类似于watertight流程中的Update Boundaries任务,用户可以在此修改边界类型
-
Add Boundary Layers 任务取代了之前版本的Setup Boundary Layer任务,用户可以定义局部边界层
-
Create Local Refinement Regions任务中Type选项新增Offset Box类型,允许用户偏移已有的边界box来创建新的网格加密区域
-
新增Identify Deviated Faces任务方便用户识别包面网格与原始几何的差异
-
新增Update Boundaries任务方便用户更新边界属性
-
Import CAD and Part Management 对话框中选项Part per body允许将导入的CAD几何每一个实体放置于一个part中
注:以上内容翻译自ANSYS 2020R1版本的Release文档。
