本文描述Fluent GUI开发过程中涉及到的各种控件元素的使用方法。

注：部分代码取自Fluent UDF手册，添加了代码注释。

”

Fluent GUI开发包含两方面内容：

• GUI控件创建及数据收集处理。
• GUI与求解器交互过程。

Fluent目前能够支持的GUI控件包括：整数形输入框、实数输入框、文本输入框、复选框、按钮、列表框以及菜单。

1 布局元素

Fluent GUI中使用panel与table来实现布局。

1、panel控件

panel是Fluent GUI的顶级结构，一个panel中可以放置多个table，而一个table中又可以放置多个功能控件。panel控件的使用方法较为简单，使用下面两个宏完成panel的创建与显示：

; cx-create-panel用于创建一个panel，title为显示在对话框上的标题
; apply-cb是一个回调函数，用于实现当用户点击了对话框的OK按钮后的事件
; update-cb也是一个回调函数，用于当对话框打开时完成事件
(cx-create-panel title apply-cb update-cb)
; cx-show-panel用户显示对话框，参数panel为前面创建的对话框的名字
(cx-show-panel panel)

2、table控件

table控件放置于panel中，用于功能控件的布局。tabel的创建方式为：

; parent：为table的父容器，通常为panel，也可以是table
; label：显示在GUI上的表的标签
; border：显示表中的边框是否可见（可选）
; below：对话框上的垂直位置（可选）
; right-of：对话框上的水平位置（可选）
; row：若表格位于其他表格内部，可以指定位于父表格的哪一行（可选）
; column：指定表格位于父表格的哪一列（可选）
(cx-create-table parent label border below right-of row column)

利用panel与table控件，可以很容易实现功能控件的布局，如下面的示例代码：

; 这里只是个示例，并没有实现回调函数
(define apply-cb #t)
(define update-cb #f)

; 下面定义了一些后面用得上的变量
(define table)
(define checkbox)
(define ints)
(define reals)
(define txt)

; 定义了一个名为my-dialog-box的panel
(define my-dialog-box (cx-create-panel "My Dialog Box" apply-cb update-cb))

; 定义了一个名为table的表，其父控件为my-dialog-box
(set! table (cx-create-table my-dialog-box "This is an example Dialog Box"))

; 后面定义了复选框、整型输入框、实数数输入框以及文本输入框，均以table作为父控件
; 复选框放在第1行，整数输入框放在第2行，实数输入框放在第3行，文本输入框放在第4行
(set! checkbox (cx-create-toggle-button table "Check Box" 'row 0))
(set! ints (cx-create-integer-entry table "For Ints" 'row 1))
(set! reals (cx-create-real-entry table "For Reals" 'row 2))
(set! txt (cx-create-text-entry table "For Text" 'row 3))

; 显示panel
(cx-show-panel my-dialog-box)

运行结果如下图所示。

这个例子中没有实现回调函数，因此点击OK按钮后并没有完成任何功能。

2 数据输入框

Fluent GUI中的数据输入框包括整数输入框、实数数输入框以及文本输入框三种，主要用于获取用户输入的各种类型的数据。每种类型的输入框都包含三个宏：

; 创建一个整数输入框，parent为父控件名，lable为显示在GUI上的输入框名字，row与col为控件放置的位置
(cx-create-integer-entry parent label row column)
; 设置整数输入框内的数值，intentry为变量名，value为变量值
(cx-set-integer-engry intentry value)
; 获取整数输入框中的值
(cx-show-integer-entry intentry)

; 创建一个实数输入框
(cx-create-real-entry parent label row column)
; 设置实数输入框内的值
(cx-set-real-engry intentry value)
; 获取实数输入框中的值
(cx-show-real-entry intentry)

; 创建一个文本输入框
(cx-create-text-entry parent label row column)
; 设置文本输入框内的值
(cx-set-text-engry intentry value)
; 获取文本输入框中的值
(cx-show-text-entry intentry)

三种类型的输入框使用方法类似。下面是一个简单的例程。

(define update-cb #f)

; 点击OK按钮后输出各控件中的值
(define (apply-cb . args)
    (display (cx-show-integer-entry ints))
    (newline)
    (display (cx-show-real-entry reals))
    (newline)
    (display (cx-show-text-entry txt))
      (newline)
)

; 下面定义了一些后面用得上的变量
(define table)
(define ints)
(define reals)
(define txt)

(define my-dialog-box (cx-create-panel "My Dialog Box" apply-cb update-cb))
(set! table (cx-create-table my-dialog-box "This is an example Dialog Box"))

(set! ints (cx-create-integer-entry table "For Ints:" 'row 0))
(set! reals (cx-create-real-entry table "For Reals:" 'row 1))
(set! txt (cx-create-text-entry table "For Text:" 'row 2))

; 设置整形框中的值为1
(cx-set-integer-entry ints 1)
; 设置实数框中的值为1.0
(cx-set-real-entry reals 1.0)
; 设置文本框中的值
(cx-set-text-entry txt "This ia a textField.")

(cx-show-panel my-dialog-box)

运行结果如下图所示。

点击OK按钮后在消息窗口输出信息，如下图所示输出了各控件中的值。

3 单选框与复选框

单选框与复选框用于获取用户的选择项，其中单选框一次只能选择一项，而复选框则可以选择多项。

与单选框/复选框相关的函数如下所示：

; 创建一个按钮框，parent为父控件名，label为显示在GUI上的文本，radio-mode表示是否为单选框，#t为单选，#f为复选
(cx-create-button-box parent label radio-mode)
; 创建单选框或复选框，parent为父控件名，通常为buttonbox
(cx-create-toggle-button parent label row column)
; 设置控件的值
(cx-set-toggle-button togglebutton value)
; 获取控件的值
(cx-show-toggle-button togglebutton)

如下面为单选框测试例程：

(define update-cb #f)

; 下面为点击OK按钮后的动作，输出单选框是否被选中
(define (apply-cb . args)
    (display (cx-show-toggle-button radioButton1))
    (newline)
    (display (cx-show-toggle-button radioButton2))
    (newline)
    (display (cx-show-toggle-button radioButton3))
    (newline)
    (display (cx-show-toggle-button radioButton4))
    (newline)
)

(define radioButton1)
(define radioButton2)
(define radioButton3)
(define radioButton4)

(define my-dialog-box (cx-create-panel "My Dialog Box" apply-cb update-cb))
(define table (cx-create-table my-dialog-box "this is an example dialog box"))

; 这里设置radio-mode为#t，表示创建的是单选框
(define buttonBox (cx-create-button-box table "Button Box" 'radio-mode #t))

(set! radioButton1 (cx-create-toggle-button buttonBox "radio button 1"))
(set! radioButton2 (cx-create-toggle-button buttonBox "radio button 2"))
(set! radioButton3 (cx-create-toggle-button buttonBox "radio button 3"))
(set! radioButton4 (cx-create-toggle-button buttonBox "radio button 4"))

; 设置默认选项为radio button 2
(cx-set-toggle-button radioButton2 #t)
(cx-show-panel my-dialog-box)

程序运行界面如下图所示。

点击OK按钮后的输出结果如下图所示。

可以看到，程序准确输出了各单选项的选中情况。

下面是一个复选框示例程序。

; 测试复选框选中状态
(define (apply-cb . args)
    (display (cx-show-toggle-button checkBox1))
    (newline)
    (display (cx-show-toggle-button checkBox2))
    (newline)
)

(define update-cb #f)
(define checkBox1)
(define checkBox2)
(define isBool)

(define my-dialog-box (cx-create-panel "my dialog box" apply-cb update-cb))
(define table (cx-create-table my-dialog-box "this ia an example dialog box"))

; 创建一个buttonBox，用于放置复选框选项
(define buttonBox (cx-create-button-box table "button box" 'radio-mode #f))

; 创建复选框中的两个选项，注意父控件为buttonBox
(set! checkBox1 (cx-create-toggle-button buttonBox "check box 1"))
(set! checkBox2 (cx-create-toggle-button buttonBox "check box 2"))

; 指定checkBox1为选中状态
(cx-set-toggle-button checkBox1 #t)

(cx-show-panel my-dialog-box)

运行界面如下图所示。

点击OK按钮后运行结果如下图所示。

程序能够检测到复选框选项的被选中状态，若被选中返回#t，否则返回#f

4 按钮

按钮在GUI中的用途极为广泛，通常用于收集数据后完成某些特定的功能动作。

按钮的创建代码如下所示：

; parent为父控件名
; label为显示在按钮上的文本
; callback为按钮指定的回调函数名
; row与col为按钮位置
(cx-create-button parent label 'activate-callback callback row column)

如下面的示例代码：

(define apply-cb #f)
(define update-cb #f)

(define counter 0)
; 这里定义按钮的回调函数，注意定义形式
(define (button-cb . args)
    (set! counter (+ counter 1))
    (cx-set-text-entry txtField (string-append "clicked:" (number->string counter)))
)

(define table)
(define txtField)

(define myDialog (cx-create-panel "my dialog box" apply-cb update-cb))
(set! table (cx-create-table myDialog "this is an example dialog box"))
(set! txtField (cx-create-text-entry table "" 'row 0 'col 0))

(cx-create-button table "click" 'activate-callback button-cb 'row 1 'col 0)

(cx-show-panel myDialog)

运行结果如下图所示，点击按钮click可以改变文本框中的内容。

5 列表框与复选框

列表框与复选框也是较为常用的GUI控件，用于收集用户选择的列表项数据。

以下函数用于创建列表框与复选项。

; 创建一个列表框，parent为父控件名称，label为显示在GUI上的列表名
; visible-line为显示的行数，如果行数较多，将会显示滚动条。默认值为10
; multiple-selections为布尔型变量，#t表示允许选择多行，否则只能选择单行数据，默认值为#f
; row与column为控件在父控件中的位置
(cx-create-list parent label visible-lines multiple-selections row column)

; 创建一个下拉列表框，parent为父控件名称，label为显示在GUI上的名称
; multiple-selections指示是否允许多选，row与column为控件定位
(cx-create-drop-down-list parent label multiple-selections row column)

; 设置列表框中的列表项，list为列表框的名字
(cx-set-list-items list items)

; 设置列表框中的被选中项
(cx-set-list-selections list selections)

; 获取选中的列表项
(cx-show-list-selections list)

一个简单的列表框例程：

(define apply-cb #f)
(define update-cb #f)

(define table)
(define mylist1)
(define mylist2)

; 定义一个回调函数，用于实现button按钮的功能
; 这里实现的功能是将列表框mylist1中的选中项添加到mylist2中，并设置其为选中状态
(define (button-cb .args)
    (cx-set-list-items mylist2 (cx-show-list-selections mylist1))
    (cx-set-list-selections mylist2 (cx-show-list-selections mylist1))
)

(define myDialogBox (cx-create-panel "List Demo" apply-cb update-cb))
(set! table (cx-create-table myDialogBox "this is a list demo"))

; 创建列表框mylist1，指定其可见项数量为6，指定其可以多选
(set! mylist1 (cx-create-list table "list 1" 'visible-lines 6 'multiple-selections #t 'row 0))
; 设置列表框mylist1中的列表项的值，这里采用list直接赋值
(cx-set-list-items mylist1 (list "item 1" "item 2" "item 3" "itme 4" "item 5"))

; 创建列表框mylist2，指定其可视列表项数量为5，且可以多选
(set! mylist2 (cx-create-list table "list 2" 'visible-lines 5 'multiple-selections #t 'row 1))

; 创建按钮button，并指定其回调函数为button-cb
(cx-create-button table "button" 'activate-callback button-cb 'row 2)

(cx-show-panel myDialogBox)

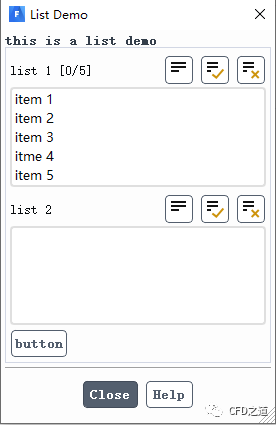

程序运行结果：

选中list1中的列表项，点击按钮button可将选中的项目放入到list2中。如下图所示。

下面是一个下拉列表框的例程。

(define apply-cb #f)
(define update-cb #f)

; 定义一些后面用得着的变量
(define table)
(define myDropList1)
(define myDropList2)

; 定义按钮的回调函数，将myDropList1中的选中项添加到myDropList2中
(define (button-cb . args)
    (cx-set-list-items myDropList2 (cx-show-list-selections myDropList1))
)

(define myDialogBox (cx-create-panel "DropList Demo" apply-cb update-cb))
(set! table (cx-create-table myDialogBox "an example droplist"))

; 创建下拉框myDropList1，并添加5个下拉项
(set! myDropList1 (cx-create-drop-down-list table "Drop Down List 1" 'row 0))
(cx-set-list-items myDropList1 (list "item 1" "itme 2" "item 3" "item 4" "item 5"))

; 创建下拉框myDropList2
(set! myDropList2 (cx-create-drop-down-list table "Dorp Down List 2" 'row 1))

; 创建按钮Button，并指定其回调函数为button-cb
(cx-create-button table "Button" 'activate-callback button-cb 'row 2)

(cx-show-panel myDialogBox)

程序运行界面如下图所示。

点击Button按钮后如下图所示。

6 标签页

标签页的创建方式在文档中没有明确说明，这里是连蒙带猜的。

当界面元素特别多时，可以尝试使用标签页界面。标签页只是作为容器放置其他控件，因此不需要返回值。创建标签页控件的函数包括：

; 创建一个标签页框架，parent为父控件，为panel或其它容器，若为panel则为顶级标签页，若为frame则为子标签页
; label为名字，bool1表示是否创建为标签页，#t表示为标签页，#f表示非标签页
; bool2用于指定是否显示边框，#t为显示，#f不显示
(cx-create-frame parent label 'tabbed bool1 'border bool2)

如下面的示例代码：

(define apply-cb #f)
(define update-cb #f)

; 创建一个名为tabbed-frame的框架，其中放了两个选项卡tab1与tab2
(define myDialogBox (cx-create-panel "tab Demo" apply-cb update-cb))
(define tabbed-frame (cx-create-frame myDialogBox #f 'tabbed #t 'border #t))
(define tab1 (cx-create-frame tabbed-frame "tab1" 'border #t))
(define tab2 (cx-create-frame tabbed-frame "tab2" 'border #t))

; 在tab1中放入一个名为table1的table，并在table1中放入各种功能控件
(define table1 (cx-create-table tab1 "tab1 panel"))
(define ints (cx-create-integer-entry table1 "int:" 'row 0))
(define reals (cx-create-real-entry table1 "real:" 'row 1))
(define txt (cx-create-text-entry table1 "text:" 'row 2))

; 创建一个table2，并在其中放入其他的功能控件
(define table2 (cx-create-table tab2 "tab2 panel"))
(define buttonBox (cx-create-button-box table2 "button box" 'radio-mode #f))
(define checkBox1 (cx-create-toggle-button buttonBox "check box 1"))
(define checkBox2 (cx-create-toggle-button buttonBox "check box 2"))
(cx-set-toggle-button checkBox1 #t)

(cx-show-panel myDialogBox)

程序运行结果如下图所示。

另一个标签页如下图所示。
