【ICEM CFD案例】简单例子

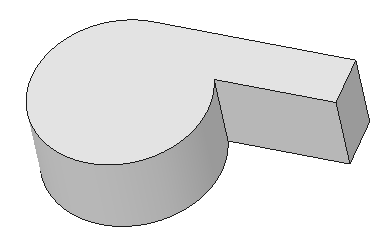

对于此几何模型的网格划分，常规思路是利用Y型剖分。

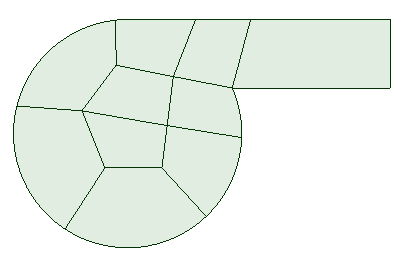

本案例模型是个拉伸体，块构造过程非常简单，可以先构造如下图所示的2D块，然后拉伸形成3D块。

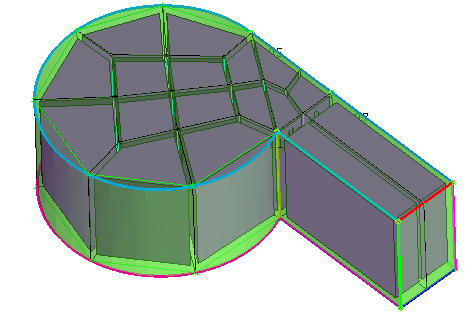

拉伸形成的3D块如下图所示。

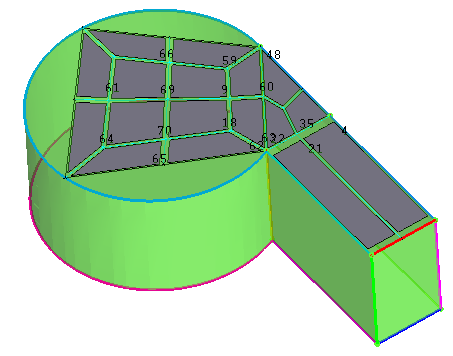

关联后如下图所示。

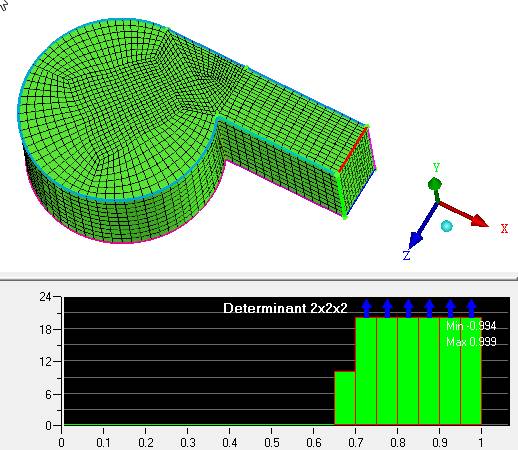

最终生成的网格如下图所示。

这样生成的网格质量看着不错，然而却有不利的地方，存在网格方向与流动方向不一致的情况。而且这种思路也过于复杂，实际上没必要把事情搞得这么复杂，下面进行改进。

按下图所示进行分块。

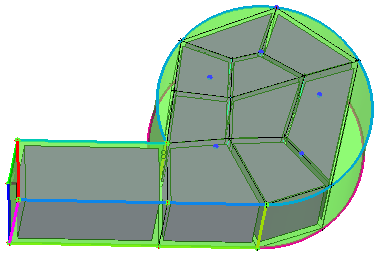

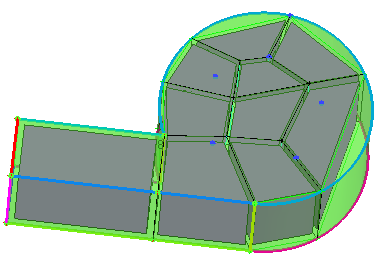

在ICEM CFD中生成的2D块如下图所示。

拉伸后如下图所示。

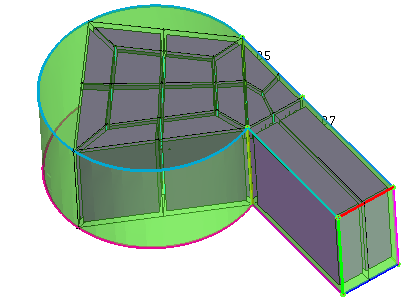

关联之后如下图所示。

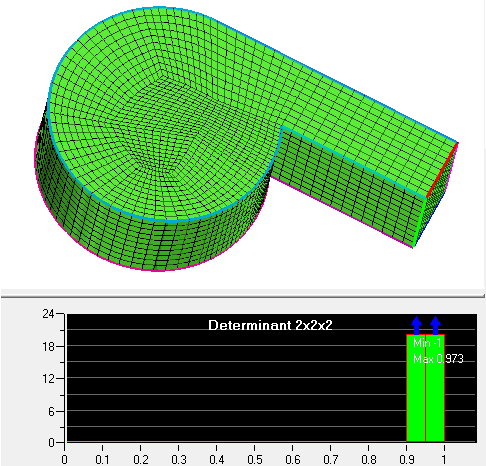

最终生成网格如下图所示。

网格质量似乎变好了一点点有木有，哈哈。

在利用ICEM CFD分块过程中，思路一定不能被几何所约束。
