非常时期闲得无聊，无意中发现个新玩意儿in:Flux，很是有点儿意思。

关于该软件的简单介绍，下面内容翻译自其自带的软件文档。

1、in:Flux是什么？

in:Flux是一个用于分析复杂几何模型内通风及气体扩散情况的CFD软件，其面向所有的工程师，甚至包括那些之前从未进行过CFD计算的人们。In:Flux提供了无与伦比的计算速度与易用性，因此在利用in:Flux进行CFD仿真时，其能够极大程度上降低CFD时间成本。

2、为何in:Flux很有用？

在in:Flux中，许多需要高水平CFD专业知识的任务都实现了自动完成。如网格划分是完全自动的（高梯度区域会进行网格优化）、数值离散格式与物理模型都是自动设置的、边界条件与收敛标准也是自动设置的。用户只需要输入所需的风速与风向，以及气体排放的点源信息，之后等待计算完成。这种高度自动化处理为CFD计算可靠性提供了保证。

当计算完成后，用户可以添加流线、云图等方式来分析数据，所有的后处理都可以输出到图像文件中形成报告。

3、in:Flux与众不同的地方在哪里？

in:Flux包括以下一些特性：

• 其为一款专用于通风与气体扩散分析设计的CFD软件

• 可以直接导入多种CAD格式（DGN, DWG, DXF, IGES, STEP, OBJ, STL），不需要对CAD几何进行简化近似

• 所有网格划分、边界条件以及数值方法设置都是自动的

• 可以在计算完毕后进行所有后处理

• 简单易用，可以非常快速的设置多个模拟。如in:Flux熟练用户可以在不到20分钟时间内设置100个CFD案例

• 模拟计算时自动开始的，设置完毕后无需任何交互脚本

• 用户界面允许一次访问所有的CFD仿真，而不是一次访问一个

下面来瞅一瞅其提供的随机案例，看看具体情况怎样。

1 简单案例

1.1 导入几何

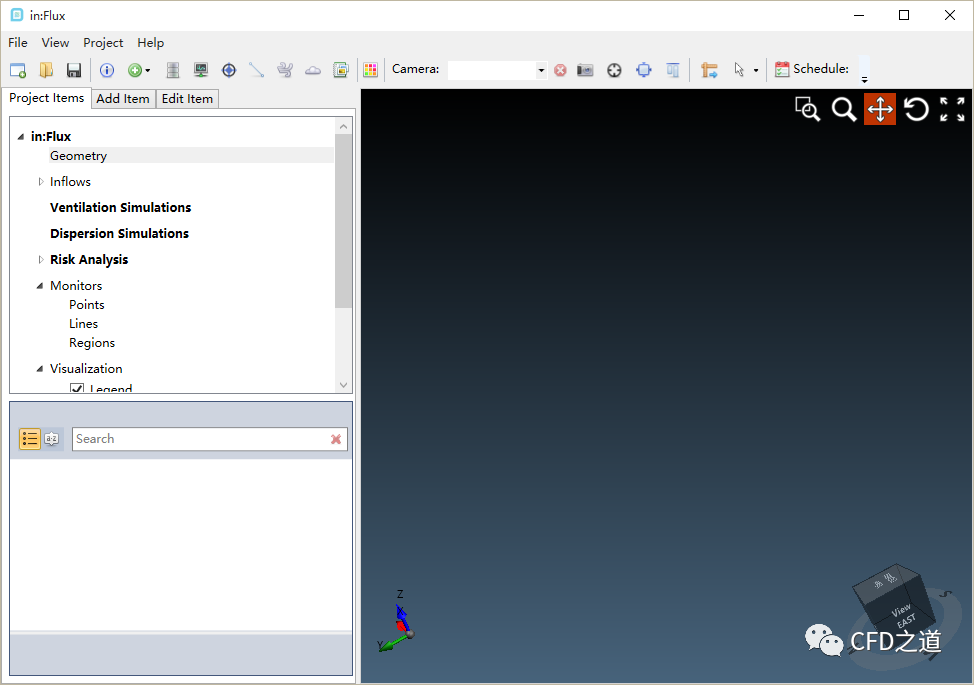

• 软件安装完毕后首先打开软件

界面比较简洁。

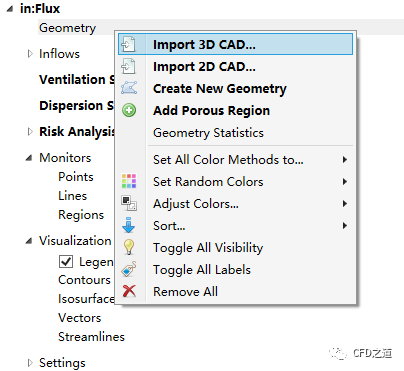

• 导入几何文件

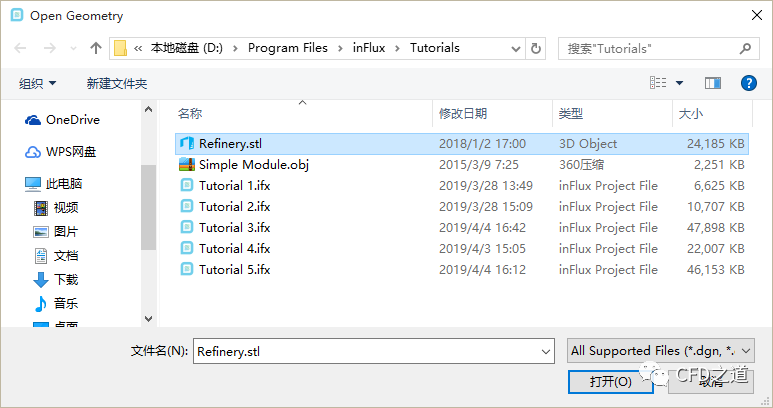

• 软件提供了一个测试几何Refinery.stl，将其导入

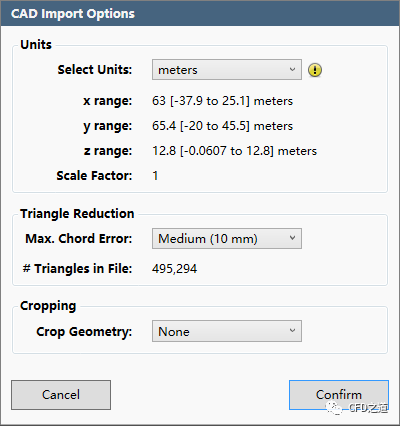

弹出文件导入确认对话框，如下图所示，点击按钮Confirm确认导入

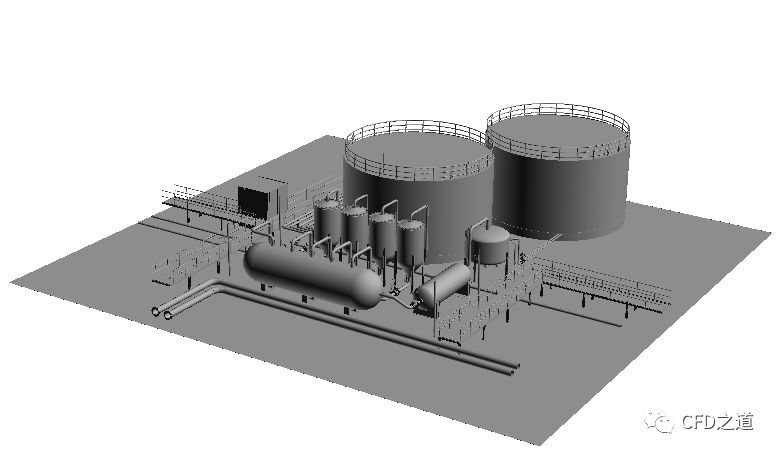

几何模型导入后可以看到图形显示，如下图所示。

可以看到模型还挺复杂的。下面要计算该模型的外流场，常规CFD软件是要建立外流计算域，然后再划分网格，然而此软件并不需要。

1.2 设置边界信息

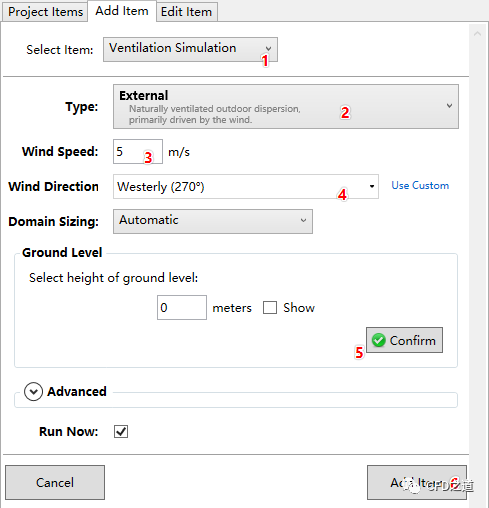

这里指定西风风速5 m/s。该软件以Y轴正方向为北方，以X轴正方向为东方，以Z轴正方向为上，其他方位以此类推。

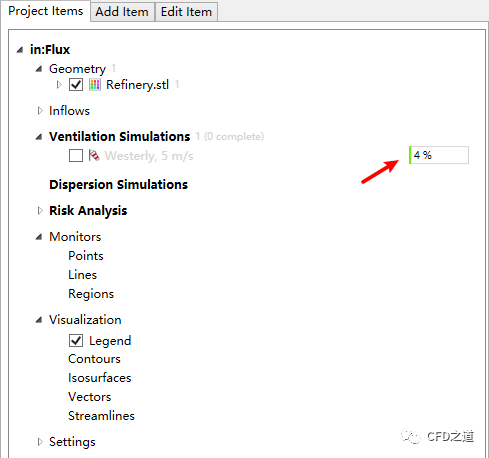

此时软件自动开始计算，计算速度飞快，我用四核笔记本大约3分钟就计算完了。

1.3 计算结果

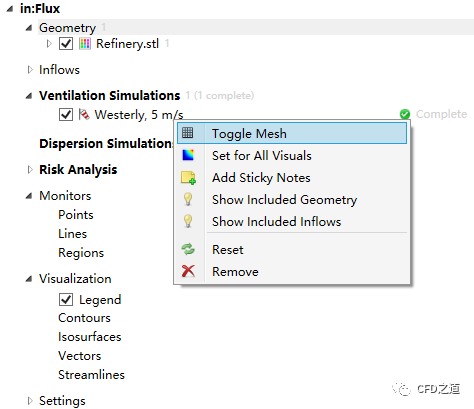

• 计算完毕后可以鼠标邮件选择case节点，如下图所示，点击菜单项Toggle Mesh查看计算网格

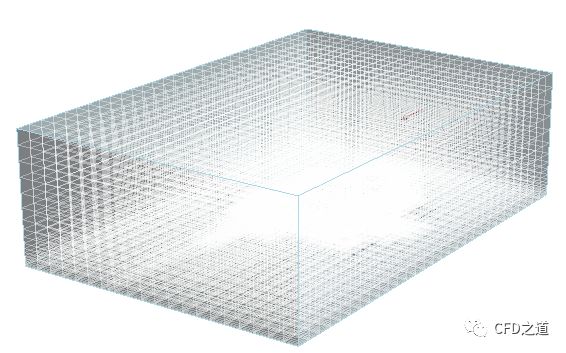

• 计算网格如下图所示，可以看到软件自动进行了网格加密

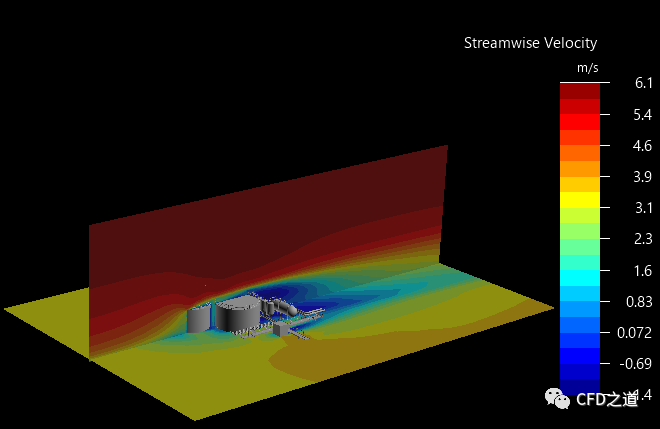

• 两个切面上速度云图分布

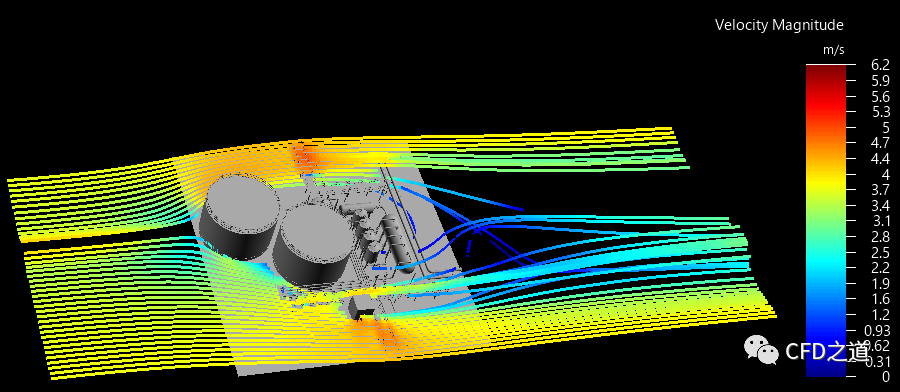

• 流线分布

---

这里只是随意体验了两下，更多的功能还有待挖掘。道友们不要问我去哪里弄软件，这个自己百度一波就能找得到的。
