【ANSYS DM】几何切割

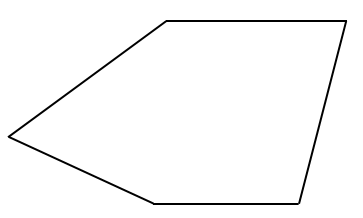

为了方便ANSYS Mesh生成四边形或六面体map网格，常常需要在DM中进行几何切割。本文展示如何利用DM进行几何切割。如下图所示的五边形面，并不能直接划分为map型网格。

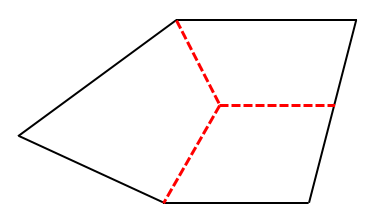

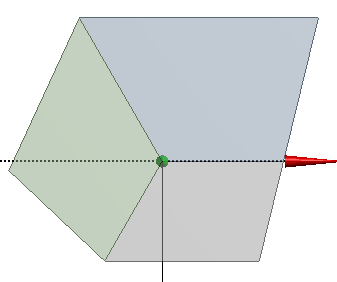

经过下图所示的切割，将五边形面切割为三个四边形面，此时就可以划分为map型网格了。

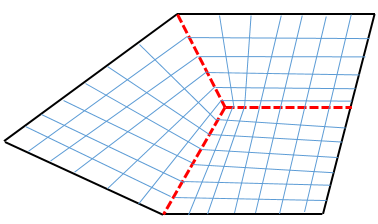

可以生成如下图所示的网格。

DM中提供了Slice功能用于几何切割。通过选择菜单项Create → Slice可激活切割功能。

Slice的功能选项较为简单，DM共提供了3种几何分割方式。

• Slice by Plane：利用Plane进行切割。注意只能是Plane的XY面

• Slice by Surface：利用面进行切割。在3D几何中应用非常多。

• Slice by Edge Loop：通过边环进行切割。

选项中的slice off faces及slice off edges并非用于几何切割。

以上面的案例演示Slice by Plane方法。如图所示的几何面。

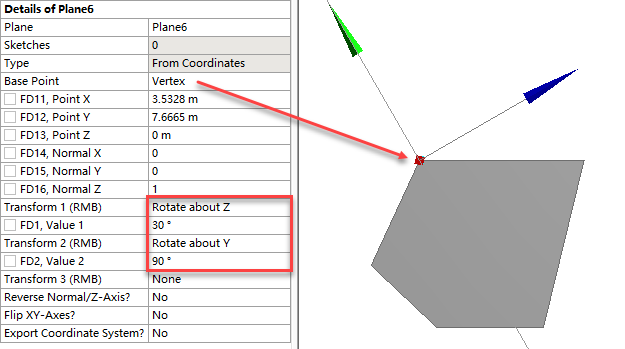

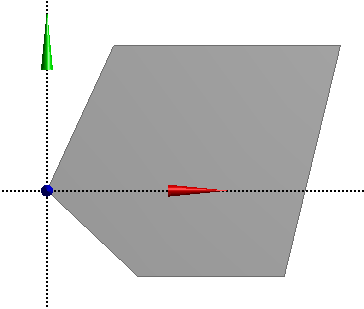

按如图所示创建新的Plane。注意用于切割的只能是XY面，灵活旋转以使XY面与待切割的面法向保持一致。

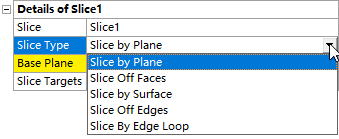

选择菜单Create → Slice，选择Slice Type为Slice by Plane，选择Base Plane为前面所创建的Plane。

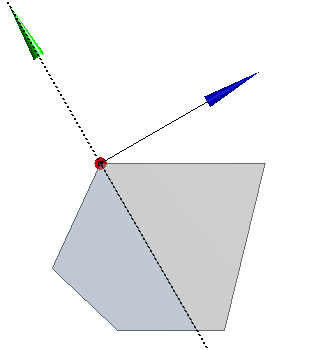

点击Generate按钮进行切割，切割后几何如下图所示。

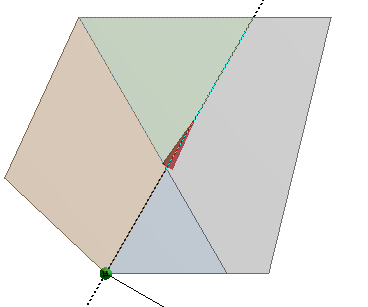

同样的方式创建另一个Plane，如下图所示。

利用新创建Plane进行切割。切割完毕后的几何如图所示。

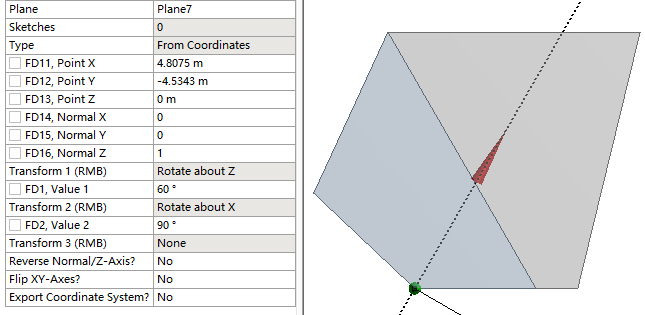

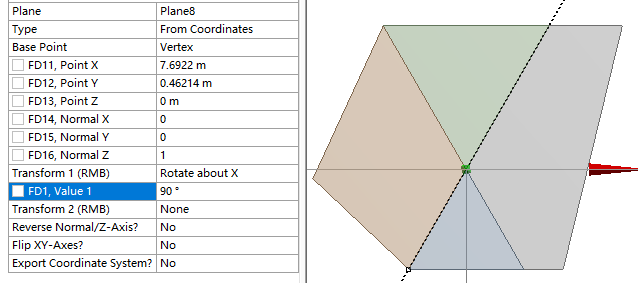

创建第三个Plane，如下图所示。

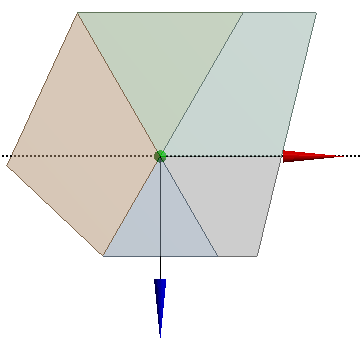

进行切割后的几何如下图所示。

此时可以利用布尔运算将不切割的体合并在一起。

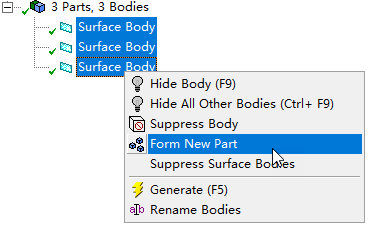

完了别完了Form a New Part将其组装成一个Body，以便于划分网格时节点一致。

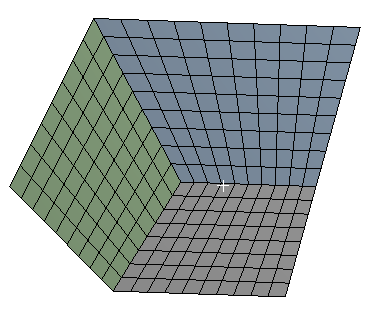

可生成如下图所示的网格。

篇幅及时间所限，关于其他切割方式，我们下一篇文章继续。
