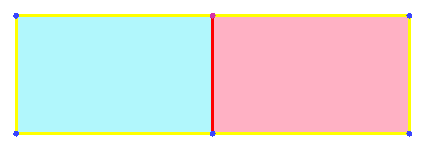

如图所示的2D几何模型。

两个均为长5m，宽3m的矩形，其中左侧矩形生成三角形网格，右侧矩形划分四边形block网格。全局网格尺寸均为0.1m。

选择两面的公共边，创建Part，命名为inner。其他边界随意创建。

• 在Mesh标签页下选择Global Mesh Setup按钮，设置Global Mesh Size尺寸Max element为0.1。如下图所示。

• 设置Shell Meshing Parameters中的Mesh Type为All Tri

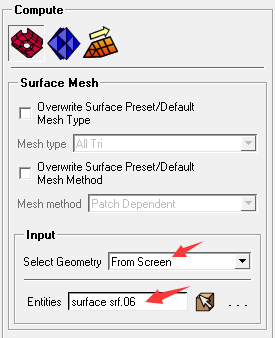

• 选择Compute Mesh按钮，选择Surface Mesh Only按钮，设置选项Select Geometry为From Screen，并在图形窗框中选择左侧的矩形面，点击按钮Compute生成网格。

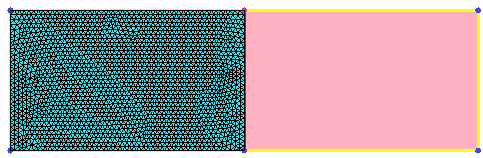

生成完毕的网格如下图所示。

4

划分四边形网格

采用分块方式为右侧矩形生成四边形网格。

因几何结构过于简单，且网格生成部分不是本文重点，因此划分方式略过。

网格生成后在模型树节点Blocking→Pre-Mesh上点击鼠标右键，选择Covert to Unstruct Mesh菜单，并在弹出的询问对话框中选择Merge按钮。

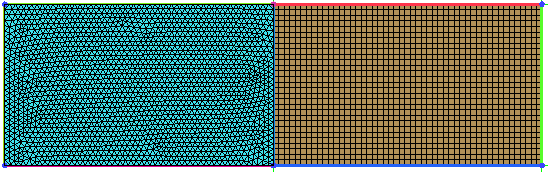

最终生成的网格如图所示。

可以看到混合网格分界面上的节点并不对应。

• 选择Edit Mesh标签页下Merge Nodes工具按钮


• 选择左下角子工具中的Merge Tolerance按钮，选择要进行节点合并的Part，设置一个较为合理的Tolerance

• 勾选选项Only on Single Edges


• 点击Apply按钮进行节点合并

注意一定要勾选选项Only on Single Edges，否则不会成功。

合并完毕后混合面上的网格节点如下图所示。

可以看出所有节点均已合并。
