本文描述利用Julia求解计算一维扩散方程。一维扩散方程为:
与前面方程不同的地方在于此方程包含二阶导数,因此首先对二阶导数进行离散。
采用中心差分格式对二阶导数进行离散。
考虑泰勒展开式:
两式相加,可得到二阶导数项:
改变排列顺序,可得到:
将二阶导数项代入到原方程中,可得到离散方程:
改变方程形式,可得到:
假设初始条件:, ; ,
注:这里定义一个sigma的目的是为了控制时间步长dt,以使其满足CFL条件。令:
得到:
这里的就是常说的Courant数。
可写代码如下:
using PyPlot
using Printf
nx = 41 # 网格节点数
dx = 2 / (nx - 1) # 网格尺寸
nt = 40 # 时间步数
nu = 0.3 # 扩散系数
sigma = 0.2 # 定义一个中间变量,用于确定时间步长dt
dt = sigma * (dx^2) / nu # 时间步长
# 定义初始条件
u = ones(nx)
u[Base.floor(Int, 0.5 / dx):Base.floor(Int, 1 / dx + 1)] .= 2
un = ones(nx) # 定义一个定义数组
for n in 1:nt # 时间循环,计算每一个时间点上网格点上的数据
PyPlot.cla()
un = copy(u)
for i in 2:nx - 1 # 空间循环,计算u[i]
u[i] = un[i] + nu * dt / dx^2 * (un[i + 1] - 2 * un[i] + un[i - 1])
end
# 下面为图形绘制代码
PyPlot.plot(range(0, 2, length=nx), u, color="red", linewidth=3) # 绘制速度随时间变化曲线
PyPlot.ylim(0.9, 2.1) # 确定y轴上下限
PyPlot.title(@sprintf("times: %.4f s",(n * dt))) # 将时间打印到图形上
PyPlot.pause(0.2) # 控制图形显示时间
end
PyPlot.show()

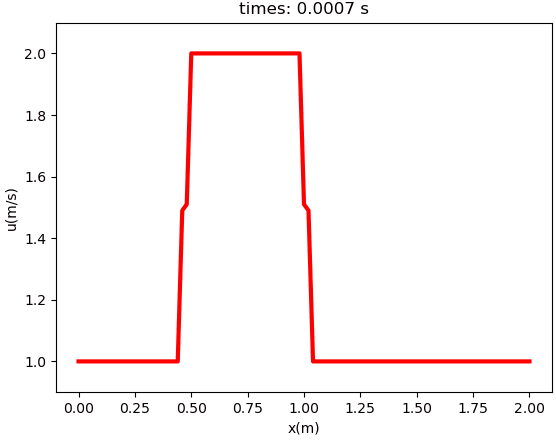

代码运行如图所示。
程序中利用参数sigma
进行时间步长控制,下面来研究一下sigma取值对计算的影响。
将代码改造为下面的形式。
using PyPlot
using Printf
function diffusion(sigma=0.2)
nx = 101 # 网格节点数
dx = 2 / (nx - 1) # 网格尺寸
nt = 40 # 时间步数
nu = 0.3 # 扩散系数
dt = sigma * (dx^2) / nu # 时间步长
# 定义初始条件
u = ones(nx)
u[Base.floor(Int, 0.5 / dx):Base.floor(Int, 1 / dx + 1)] .= 2
# 定义一个中间临时数组
un = ones(nx)
for n in 1:nt # 时间循环,计算每一个时间点上网格点上的数据
PyPlot.cla()
un = copy(u)
for i in 2:nx - 1 # 空间循环,计算u[i]
u[i] = un[i] + nu * dt / dx^2 * (un[i + 1] - 2 * un[i] + un[i - 1])
end
# 下面为图形绘制代码
PyPlot.plot(range(0, 2, length=nx), u, color="red", linewidth=3) # 绘制速度随时间变化曲线
PyPlot.ylim(0.9, 2.1) # 确定y轴上下限
PyPlot.xlabel("x(m)")
PyPlot.ylabel("u(m/s)")
PyPlot.title(@sprintf("times: %.4f s",(n * dt))) # 将时间打印到图形上
PyPlot.pause(0.2) # 控制图形显示时间
end
PyPlot.show()
end
增大sigma的值进行计算。
diffusion(0.3)
计算结果如下图所示。
除了时间步长有所增大外,计算过程是稳定的。继续增大sigma值。
diffusion(0.5)
计算结果如下图所示。
计算结果出现了振荡。减小sigma的值为0.49试试。
diffusion(0.49)
计算结果如下图所示。
起始有小幅振荡,后面趋于平稳。将sigma的值调整为0.51试试。
diffusion(0.51)
计算结果如下图所示。
崩了。
看来,sigma=0.5是临界值无疑了。
