ICEM CFD中的关联

在ICEM CFD采用Blocking方式构建四边形或六面体块的过程中，有两个最核心的内容：其一为块的构建，其二为关联。

关于块的构建，需要使用者有良好的几何拓扑思维和大量的训练，而关联则简单多了，纯粹体力活，对使用者的眼睛要求比较高，如果模型比较复杂的话，同时还要求有比较好的耐心。

关联的核心：告诉软件如何将块与几何相对应。

块（Blocking）是一种规则的几何结构，具备map特性。所谓的map（或称之为映射），与代数中的映射同一个原理，要求一一对应。块中的每一条边都能找到另一条边与之对应，每一个面也都能找到另一个面与之对应。

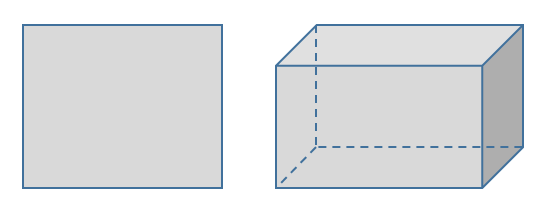

ICEM CFD中包含两种Blocking，一种用于2D的四边形块，另一种用于3D的六面体块。如下图所示。

这些块的形状可以是不规则的，但无论如何不规则，它们都必须是四边形和六面体。

ICEM CFD分块网格的思路是怎样的呢？看下面这个几个图就清楚了。

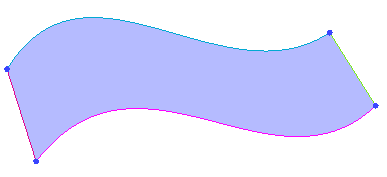

如下图所示的不规则曲面。

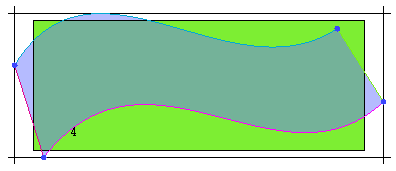

现在要利用blocking方式生成网格。可以先生成blocking，ICEM CFD的初始块是一个完全包裹几何的块，如下图中的绿色部分。

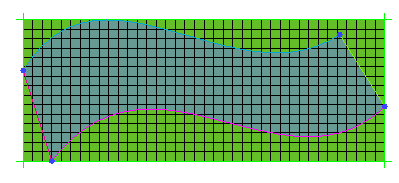

所生成的块与实际几何形状相去甚远，实际几何是个不规则曲面，而生成的块是规则的长方形。软件先在块上生成网格。由于块结构非常规则且简单，因此能够很轻松的生成网格。如下图所示。

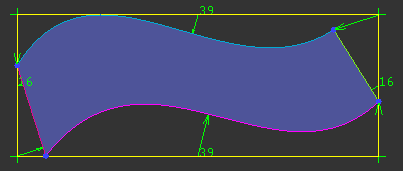

然而这并非我们所需要的网格，我们想要的是与几何形状完全适应的贴体网格，此时就需要进行关联。所谓的关联，就是告诉计算机块上的Edge如何与几何curve相对应，以方便软件将块上的网格节点投射到几何体上。如下图中箭头所示，通过告诉软件块是如何与几何相对应，以方便软件将网格投射到几何上。

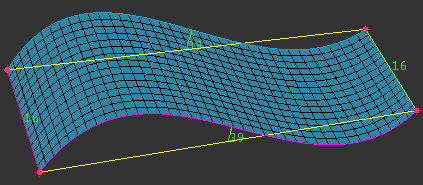

通过点关联和线关联之后的网格如下图所示。

注意看关联后图中的块形状发生了改变。

小总结：关联的目的是告诉计算机块如何投影到几何。

ICEM CFD中，关联分为点关联、线关联、面关联。其同样具有优先级，它们优先级为：点关联 > 线关联 > 面关联。在2D模型中，需要完全关联所有的curve，而在3D模型中，常常不需要关联所有的点线面，软件会自动寻找距离最近的几何进行关联，因此在一些极限几何中，常常要手动补充关联。
