ICEM CFD构建2D块

ICEM CFD的分块包括两种基本思路，一种是自顶向下，采用雕刻式生成块；另一种是采用自底向上，采用增长式生成块。前者类似机加工成型，后者类似于3D打印成型。今天聊一聊自底向上生成2D块。

多数人接触ICEM CFD的分块，起始于自顶向下，因为很多的教程都是在教这个。然而在很多时候，采用自底向上的方式常常会有意想不到的好处。

自底向上生成块分为2D和3D，本文主要描述如何构建2D块。

众所周知，ICEM CFD中的2D块必须有4个顶点，这是所有map的根本。因此自底向上构建2D块就有了4种方式。

当只有1个vertice的时候，需要借助另外3个几何Point来共同构建块。

注意：这里的vertice指的是block的顶点，而point则指的是几何点。

• 选择Blocking标签，选择Create Block按钮

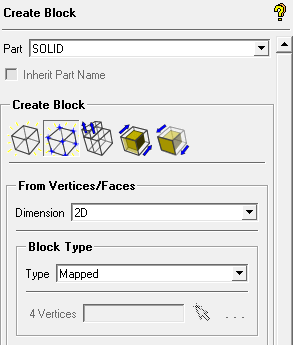

• 选择From Vertices/Faces方式

看下图操作。

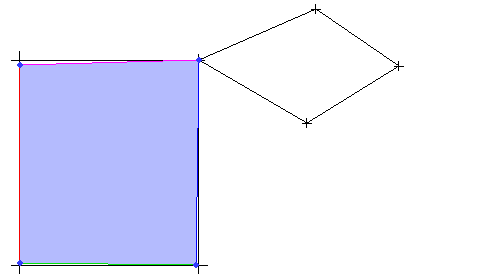

顺序为：先点击一个vertice，点击鼠标中键，在屏幕上选择三个点。注意点的顺序。

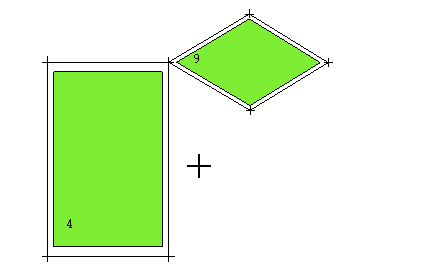

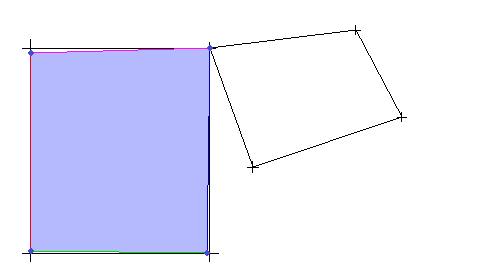

有2个vertices的时候，先选中两个vertices，然后点击鼠标中键，再选择两个points。如下图所示。

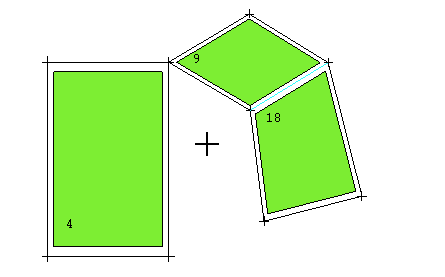

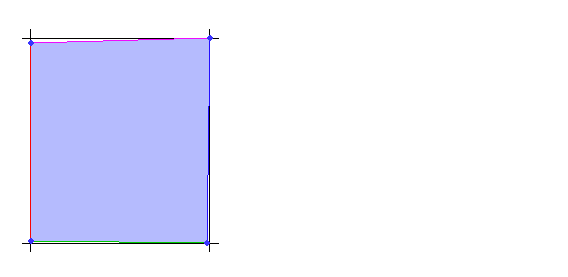

按次序点击vertices，然后中键，再选择1个point。

此时按次序选择Vertices即可。

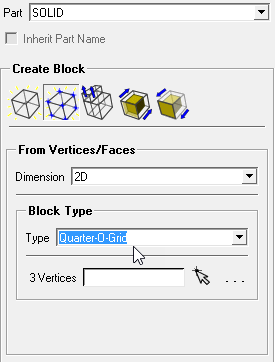

产生2DY型块只需要3个vertices。将Block Type设置成Quarter-O-Grid

如下图所示。
